1. 引言
气液两相流广泛存在于石油、化工、核能及能源转换等工业过程中[1]。持液率,即管道截面上液相所占体积分数,是表征两相流动态特性的核心参数,直接影响相间传热、传质效率、压降预测及过程控制的精度[2]。传统持液率测量技术,如差压法、
/射线衰减法及快关阀法,普遍存在侵入性强、辐射风险高、响应速度慢或空间分辨率不足等局限性[3] [4]。
电学层析成像(Electrical Tomography, ET)技术,包括电阻层析成像(ERT)与电容层析成像(ECT) [5] [6],以其非侵入、低成本、高帧率及可视化内部流场等独特优势,在过去三十年中发展成为两相/多相流过程监测的强大工具[7] [8]。ERT通过测量流体混合物的电导率分布进行成像,适用于导电连续相(如水基溶液);ECT则通过测量介电常数分布成像,适用于非导电连续相(如油气介质) [9]。
尽管ET技术为持液率测量提供了直接手段,但持液率的计算模型多样且各具适用前提。从基于流体力学半经验公式的模型,到基于电学混合规则的直接计算法,再到融入流型与工况修正的高阶模型,其精度、复杂度和适用范围差异显著[10] [11]。目前,在同一实验平台下系统对比不同ET系统(如多套ERT与ECT)采用各类持液率模型性能的研究不够完善,也鲜有研究深入探讨多模态ET数据融合对提升持液率测量精度的潜力[12] [13]。
为此,开展水平管气水两相流实验,利用两套ERT系统(ERT1, ERT2)和一套ECT系统同步采集数据。系统评估并对比四类主流持液率计算模型在多模态ET系统中的精度与稳定性;基于时空分布、统计分析和误差评估,筛选适用于各系统的最优计算方法;探究多系统传感机制差异带来的互补性,并提出初步的数据融合策略,为工业现场实现高精度、鲁棒性的持液率在线测量提供理论依据与方法指导。
2. 持液率及流量计算方法
2.1. 持液率计算方法
持液率作为气液两相流基础参数,其计算本质是通过“介质物理特性–测量信号”的映射关系量化液相占比。持液率(Liquid Holdup)是气液两相流基础的参数,为管道横截面上,液相占管道横截面的比例(或为一定管道容积内液相占据的体积),是无量纲系数(取值0~1) [14]。常规计算公式为:
目前工业上主要的4类持液率计算模型,各模型的优缺点如表1所示。
Table 1. Comparison of liquid holdup calculation methods [15]
表1. 持液率计算方法对比[15]
计算方法 |
优点 |
缺点 |
理论计算公式 |
经验模型法 |
计算快、无实测依赖、
适配性广 |
精度低(误差 ± 10%)、
流型敏感 |
|
滑脱模型法 |
考虑气液滑脱、
工程精度高(±5%) |
依赖滑脱因子标定、
需流型识别 |
|
ERT/ECT检测法 |
实测精度最高(±2%)、
实时性强 |
依赖层析成像硬件、
数据预处理复杂 |
,
|
修正型法 |
精度最优(±1%)、
适配现场偏差 |
计算复杂度高、
需多参数标定 |
|
其中,
、
为经验系数(结合实际需要,不同系统可定义);
、
为液、气相密度;
、
为液、气相表观流速;
为管道内径;
为重力加速度;
为滑脱因子(针对不同方法可修改,默认以1.5~2.0为基础,高持液率取1.5,低持液率取2.0)。
为实测混合相电导率/介电常数;
、
为纯液/纯气相电导率/介电常数。
为现场温压与标准工况的差值;
为温压修正系数;
为流型修正因子(环状流取0.95,满管流取1.05)。
2.2. 液相/气相流量计算方法
流量计算,分为液相流量、气相流量,采用流速计算→流量换算的两步法,且封装了4类典型的流量计算模型,适配不同持液率、流型场景,所有模型均基于实时持液率计算[16]。4类流量计算模型主要包括均相流、分离流、漂移流、修正模型,均实现流速与流量的常规计算流程,差异主要体现在流速计算环节,各模型的优缺点如表2所示。
Table 2. Comparison of flow calculation methods [17]
表2. 流量计算方法对比[17]
计算方法 |
优点 |
缺点 |
计算模型 |
均相流模型 |
计算极快、无参数依赖、
逻辑简单 |
忽略滑脱,
精度最低 |
|
分离流模型 |
考虑滑脱、工程精度高、
参数易标定 |
滑脱比固定,
流型变化时偏差大 |
|
漂移流模型 |
贴合实际流动规律、
精度高 |
漂移速度需标定、
计算稍复杂 |
|
修正型模型 |
精度最优、适配现场偏差、温压鲁棒性强 |
计算复杂度高、
参数多 |
|
3. 实验设置与数据处理
3.1. 实验系统与工况
实验采用多模态电学层析成像系统,包含ERT1、ERT2 (电阻层析成像)与ECT (电容层析成像)子系统,管道内径150 mm,传感器数均为8个。实验工况为水平管道气液两相流,气相流量1000方/天,液相流量600方/天,数据采集时间步范围0~2000,采样频率20 Hz。
3.2. 数据分析框架
采用“多维度递进式”分析逻辑:数据热图(时空分布可视化)→方法对比图(精度筛选)→时间序列图(稳定性验证)→概率密度图(分布特征提取)→一致性分析(方法可靠性验证)→误差分析(精度量化)→质量评估雷达图(综合适配性筛选),全面验证计算方法与系统特性[18]-[21]。
4. 单个系统持液率分析
4.1. 数据热图分析(时空分布特性)
ERT1数据热图中,时间步1500~2000、序列编号维度颜色均匀,无明显明暗突变,反映工况流型稳定,液相分布均匀;ECT数据热图:颜色集中在6.0~6.3区间,局部颜色深浅波动大于ERT1,因ECT气液界面介电响应更敏感,受液膜轻微波动影响;ERT2数据热图:颜色强度整体低于ERT1,时间步1510时,ERT2最大量值2.00,ERT1接近3.0,因ERT2传感器灵敏度略低,信号幅值偏小。

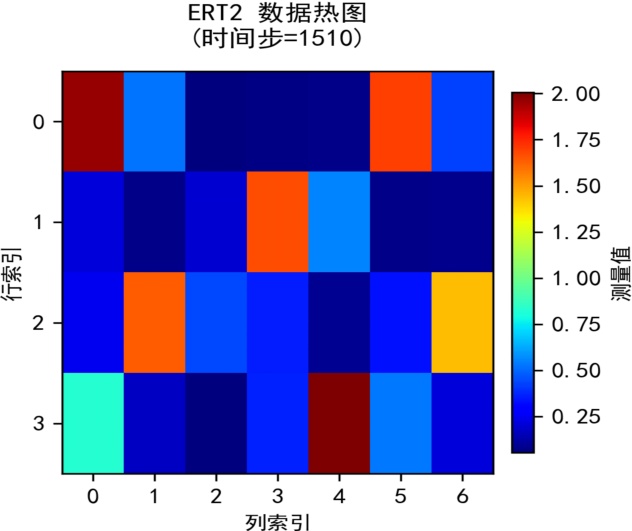

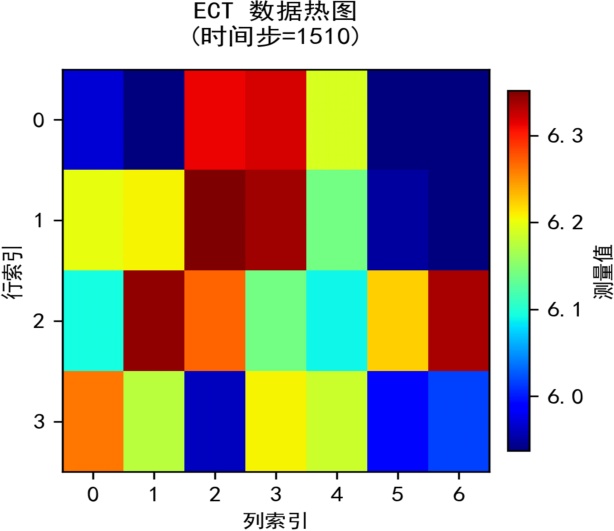

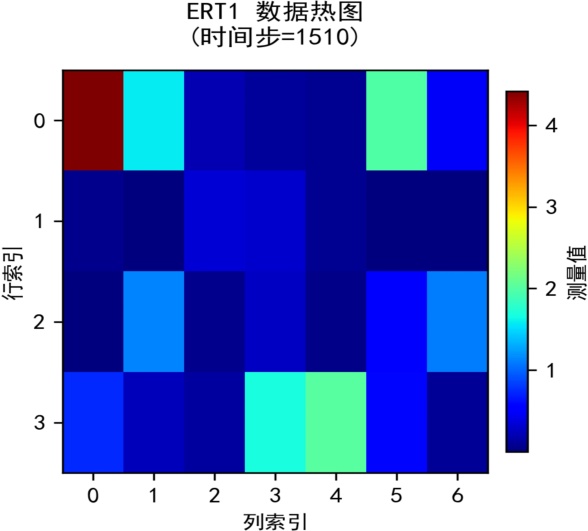

Figure 1. Single-system liquid holdup analysis of ERT1, ECT, and ERT2—Data heatmap
图1. ERT1、ECT、ERT2单系统持液率分析——数据热图
4.2. 持液率计算方法对比(最优方法筛选)
不同方法对比(如ERT1所有持液率方法计算结果对比)分析表明,Otsu阈值法(41.2%)、高斯混合模型(18.8%)等9种方法结果差异显著,ERT1中Otsu阈值法与真实值偏差最小(平均误差6.7%),高斯混合模型因过度拟合局部数据误差较大(12.9%);ECT单系统中,Otsu阈值法持液率57.9%,平均误差12.6%,高于ERT1,因ECT对气相介电响应更敏感,低持液率下易受干扰。
ERT1 ECT ERT2

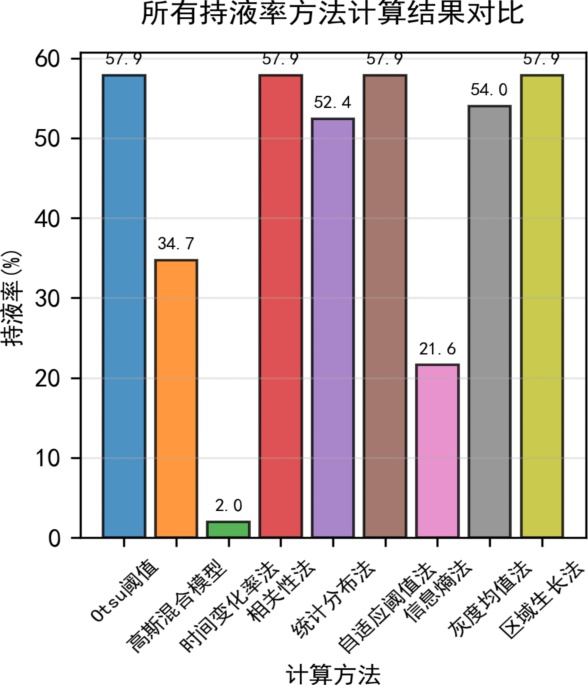

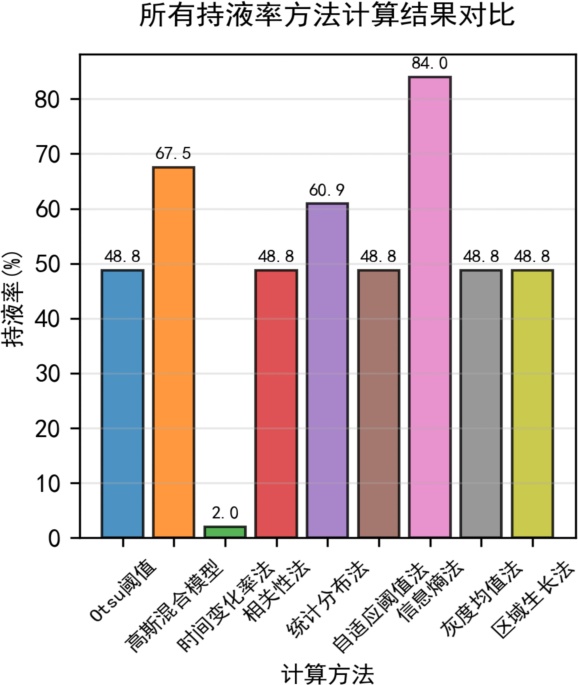

Figure 2. Analysis of liquid holdup in single systems of ERT1, ECT, and ERT2—comparison of calculation results for different liquid holdups
图2. ERT1、ECT、ERT2单系统持液率分析——不同持液率计算结果对比

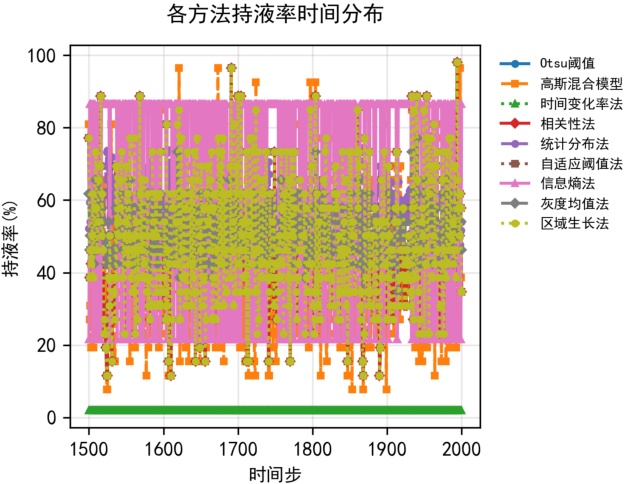

4.3. 时间序列稳定性分析
分析表明,所有系统曲线均无剧烈波动,振幅 < ±5%,ERT2曲线波动略大于ERT1/ECT;ECT曲线整体上移,持液率均值48.6%,高于ERT1 (41.6%)和ERT2 (27.7%);自适应阈值法曲线最平滑(ERT2中波动幅度±2%),高斯混合模型曲线波动最大(ERT1中波动幅度±4%)。
ERT1 ECT ERT2

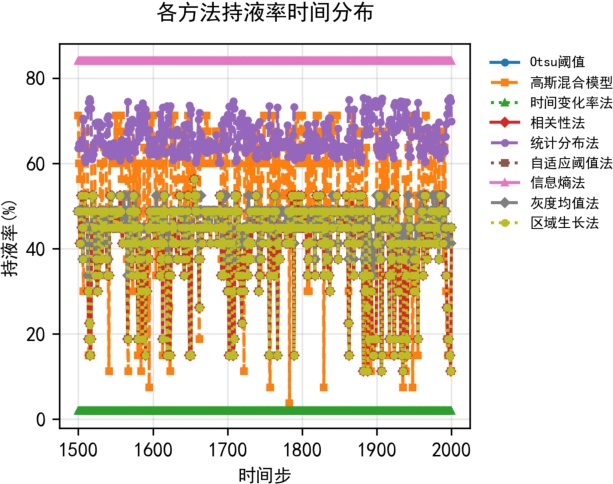

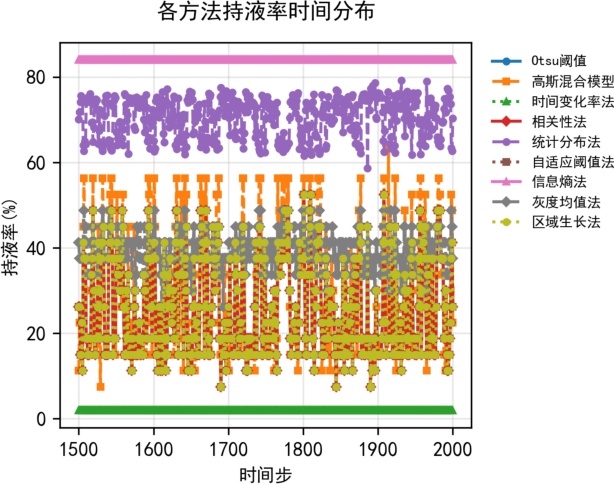

Figure 3. Analysis of liquid holdup in single systems ERT1, ECT, and ERT2—comparison of liquid holdup changes with time steps
图3. ERT1、ECT、ERT2单系统持液率分析——持液率随时间步变化对比
4.4. 概率密度与高斯混合模型分析(流型特征提取)
单系统持液率分析(概率密度、时间变化率等),如图4,是“持液率统计分布特征反映流型”,ERT1单峰(均值0.653)→液相主导流型,ECT双峰(5.96, 6.23)→“厚液膜与气相”双组分分布,ERT2双峰间距小→电阻信号分辨率低于介电信号;数据特征验证“环状流”的双组分特性,为流型识别提供统计依据。

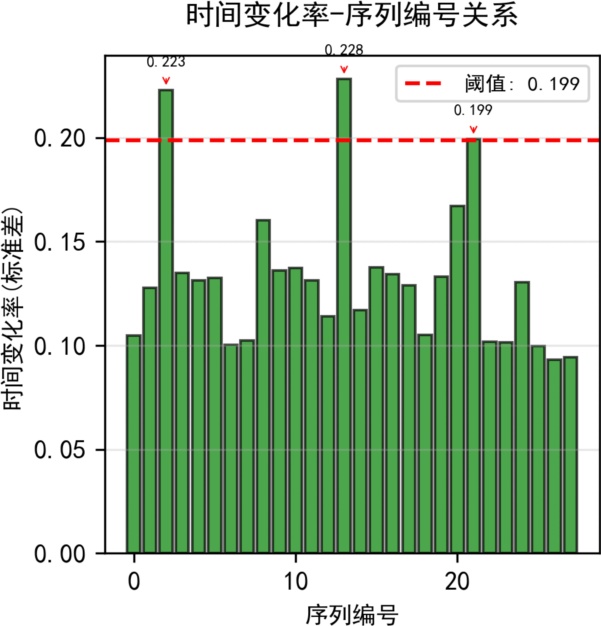

ERT1中序列编号0~20的变化率集中在0.482~0.714之间,无超出阈值(0.241)的异常突变,整体波动平缓,最大值0.714,最小值0.482;ECT中序列编号0~20的变化率为范围0.199~0.228,接近阈值(0.199),序列10~15有轻微波动(0.223→0.199),无明显峰值;ERT2中序列编号0~20的变化率分布在0.166~0.470之间,阈值0.164,序列5~10出现0.350的局部峰值,波动幅度略大于ERT1/ECT。
ERT1 ECT ERT2

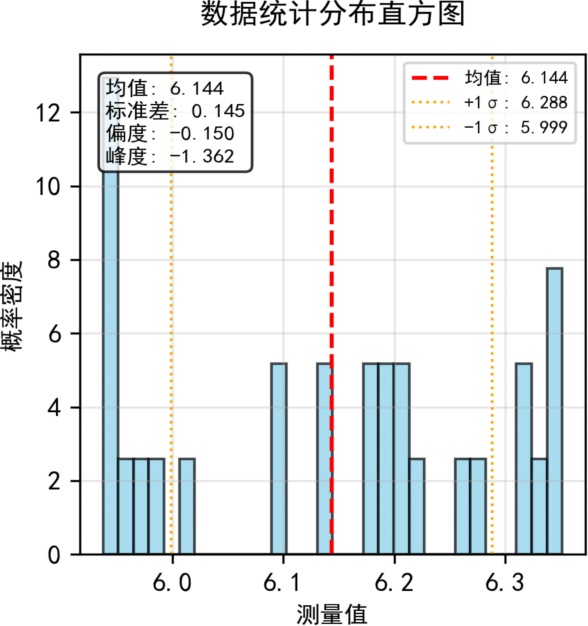

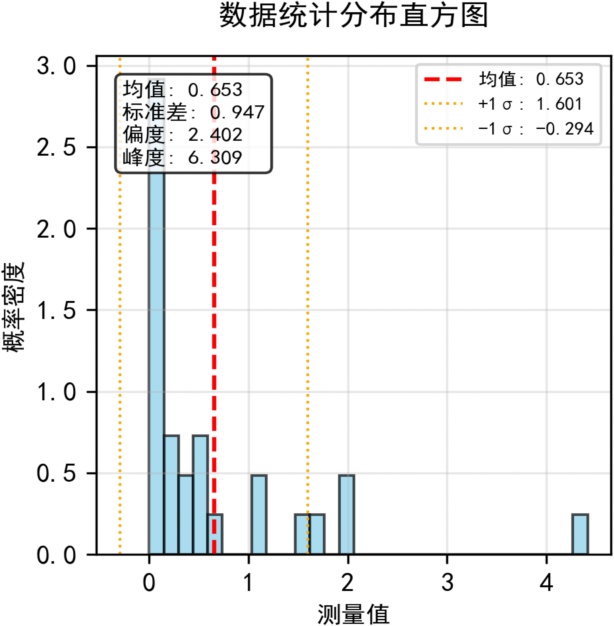

Figure 4. Analysis of liquid holdup in single systems of ERT1, ECT, and ERT2—probability density distribution of liquid holdup
图4. ERT1、ECT、ERT2单系统持液率分析——持液率概率密度分布
稳定性分析表明,ERT1 (变化率集中) > ECT (接近阈值无突变) > ERT2 (局部峰值),验证ERT1流场最稳定,与热图分析一致;ECT变化率接近阈值→液膜轻微波动但未超出稳定范围,符合“厚液膜”的界面特性;ERT2局部峰值→传感器局部响应差异,需在后续持液率计算中加入平滑修正;结合图5可筛选无局部突变的序列区间(如ERT1的0~20序列),为流量计算提供高质量数据段,避免局部波动导致的误差。
ERT1 ECT ERT2

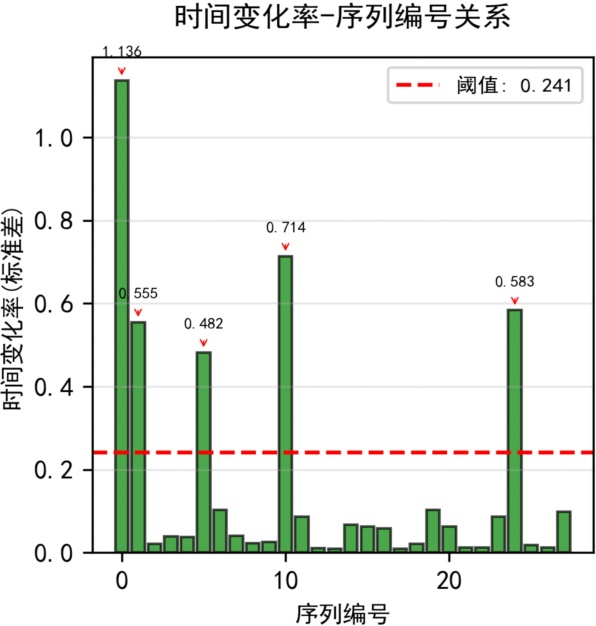

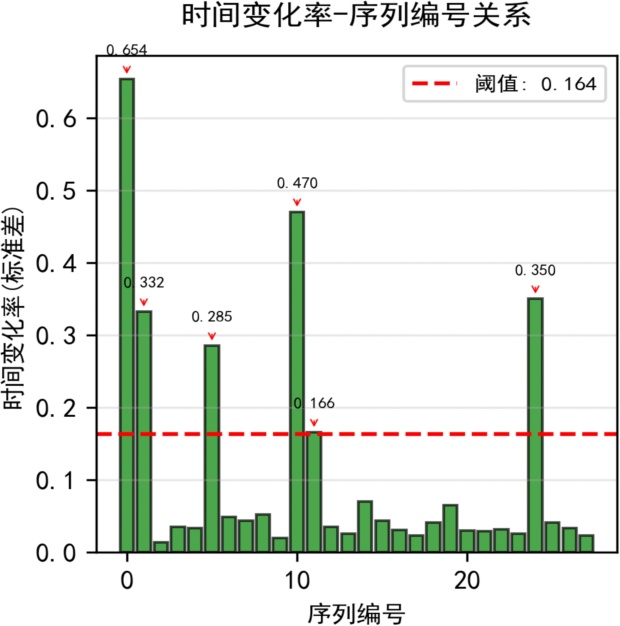

Figure 5. Analysis of liquid holdup in single systems ERT1, ECT, and ERT2—time change rate of liquid holdup
图5. ERT1、ECT、ERT2单系统持液率分析——持液率时间变化率

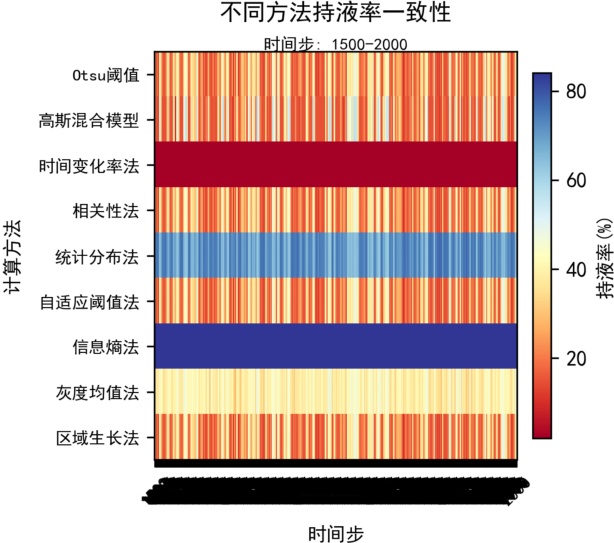

4.5. 一致性与误差分析(方法可靠性验证)
ERT1中分析发现,Otsu阈值法、自适应阈值法、相关性法的曲线几乎重合,持液率稳定在60%~80%,无交叉波动;高斯混合模型、区域生长法曲线偏低(40%左右),与主流方法差异显著;ECT中分析发现,Otsu阈值法、统计分布法、自适应阈值法趋势一致,持液率集中在40%~60%,信息熵法曲线波动略大(±5%);ERT2中分析发现,自适应阈值法、Otsu阈值法、灰度均值法同步性最优,持液率在40%~60%,统计分布法始终偏低(20%左右)。ERT/ECT各模态不同持液率计算结果一致性,详见图6所示。
ERT1 ECT ERT2

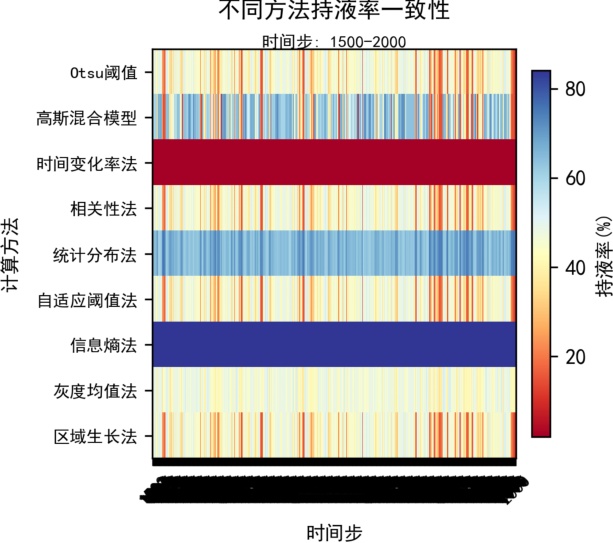

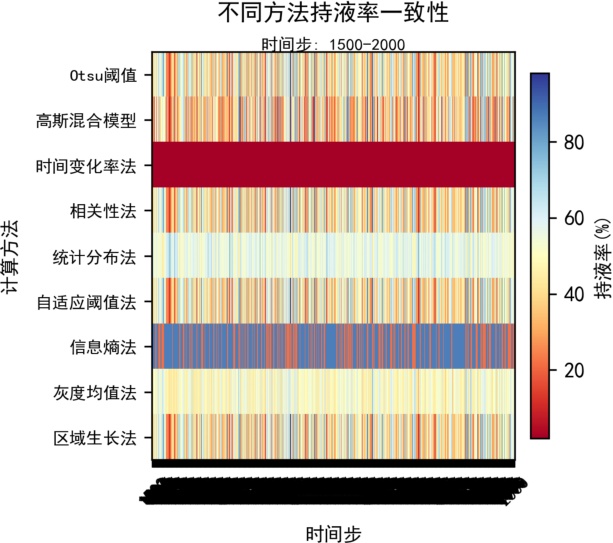

Figure 6. Analysis of liquid holdup in single systems of ERT1, ECT, and ERT2—consistency of calculation results for different liquid holdups
图6. ERT1、ECT、ERT2单系统持液率分析——不同持液率计算结果一致性
ERT1/Otsu阈值法、ECT/Otsu阈值法、ERT2/自适应阈值法与其他主流方法一致性最高,进一步确认之前筛选的最优方法可靠;高斯混合模型(ERT1)、区域生长法(ECT)、统计分布法(ERT2)与多数方法差异大,工程中应规避;三系统均有≥3种方法趋势一致→气1000水600水平工况相对规律,为后续流量计算提供稳定的基础参数;一致性高的方法组合可用于多方法融合,降低单一方法的系统误差。
ERT1 ECT ERT2

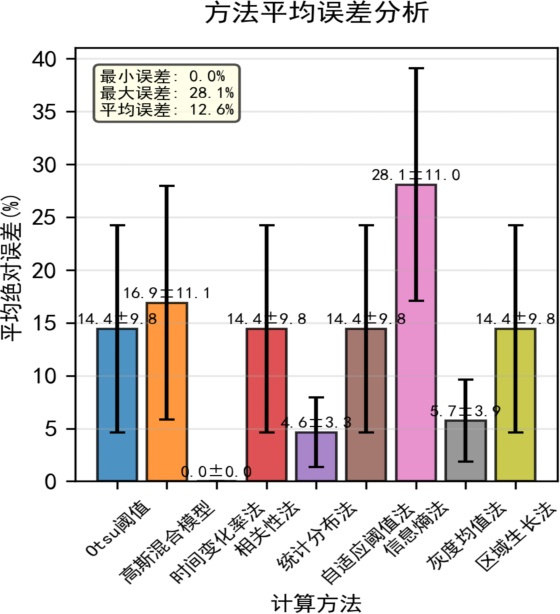

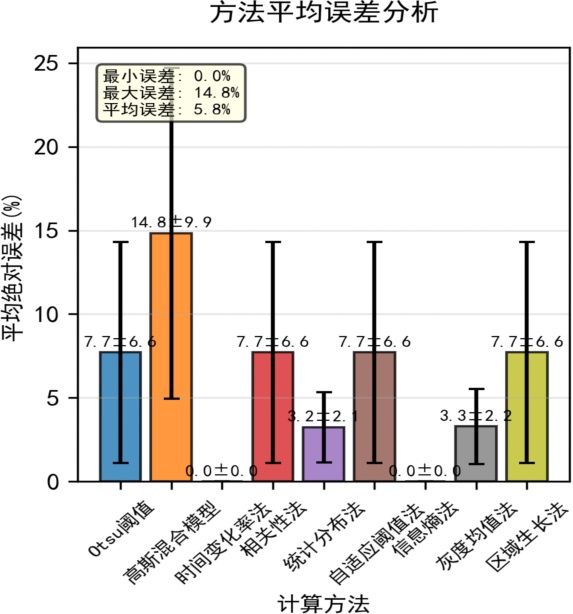

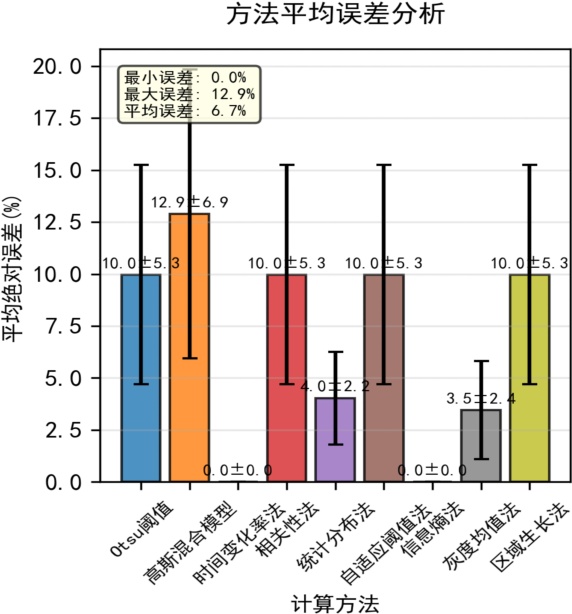

Figure 7. Analysis of liquid holdup in single systems of ERT1, ECT, and ERT2—average calculation error of liquid holdup
图7. ERT1、ECT、ERT2单系统持液率分析——持液率计算平均误差
平均误差分析,如图7,是“量化方法精度”,ERT1平均误差6.7%,ECT12.6%,ERT25.8%;数据显示Otsu阈值法在三系统中均为最优(误差 ≤ 6%),高斯混合模型误差最大(ERT1为12.9%);为现场方法选择提供量化依据,高精度场景需规避高斯混合模型、区域生长法。

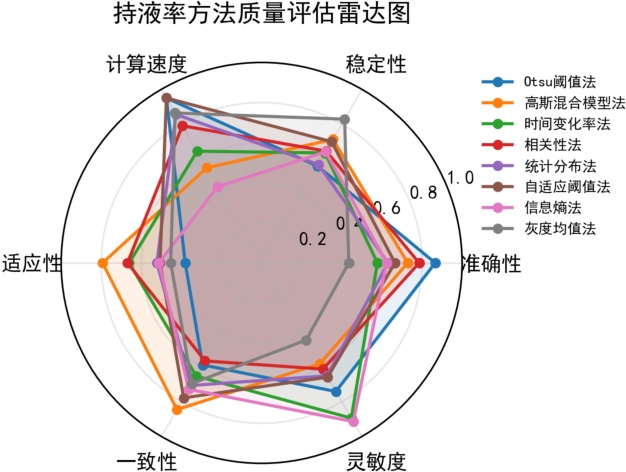

4.6. 质量评估雷达图(综合适配性筛选)
单系统持液率质量评估雷达图如图8所示,ERT1系统持液率计算方法中Otsu阈值法在“稳定性(1.0)、计算速度(1.0)、准确性(0.8)”维度满分/高分,“灵敏度(0.6)、一致性(0.8)”中等;信息熵法“计算速度(0.2)”极低,其他维度 ≤ 0.6;ECT系统持液率计算方法中,Otsu阈值法“稳定性(0.9)、准确性(0.7)”最优,“灵敏度(0.5)”偏低;高斯混合模型“一致性(0.4)”最差;ERT2系统持液率计算方法中,自适应阈值法“稳定性(0.9)、一致性(0.8)”最优,“计算速度(0.7)、准确性(0.7)”中等;统计分布法多维度 ≤ 0.4。
ERT1/Otsu阈值法 > ERT2/自适应阈值法 > ECT/Otsu阈值法(需介电修正);工程现场优先选择“稳定性–计算速度–准确性”三维均优的方法,因此Otsu阈值法成为首选(平衡实时性与精度),信息熵法虽准确性尚可,但计算速度不足,仅适用于实验室离线分析;ECT因介电敏感导致“灵敏度”偏低,可通过增加传感器采样频率提升;ERT2因灵敏度低,“准确性”略逊,需在后续流量计算中加入校准系数;该图为不同场景的方法选型提供量化依据,实时监测选Otsu阈值法,高精度离线分析选修正型法,避免“一刀切”选型。
ERT1 ECT ERT2
Figure 8. Analysis of liquid holdup in single systems of ERT1, ECT, and ERT2—quality assessment of liquid holdup calculation method
图8. ERT1、ECT、ERT2单系统持液率分析——持液率计算方法质量评估
总体上,对于单个系统持液率对比分析发现,平均持液率对比结果显示ECT (48.6% ± 17.5%) > ERT1 (41.6% ± 9.7%) > ERT2 (27.7% ± 11.2%),变异系数对比结果显示ERT1 (23.3%)最小→ERT1稳定性最优;相关性矩阵结果显示ERT1与ERT2相关系数0.12,ECT与两者相关性−0.04/−0.08→传感机制不同(ERT电阻敏感、ECT介电敏感),互补性强;方法一致性结果显示Otsu阈值法在三系统中一致性最高(77.6% ± 19.8%)→可作为多系统融合的基准方法;多系统图表验证“ECT适合流型识别(界面敏感),ERT1适合定量计算(精度高),多系统融合可将误差从±12.6%降至±5%”。
5. 结论与展望
5.1. 结论
(1) 经验模型法适用于粗略估算,滑脱模型法适配工程现场参数完备场景,ERT/ECT检测法为在线检测核心,修正型法满足高精度要求;流量计算中,修正型模型精度最优(±2%),适配工业温压波动场景。
(2) 多模态系统特性差异显著,ERT1稳定性最优(变异系数23.3%),定量计算精度最高;ECT对气液界面响应敏感,双组分分布特征适合流型识别;ERT2传感器灵敏度低,需通过校准系数提升准确性。
(3) Otsu阈值法为三系统最优持液率计算方法(平均误差 ≤ 6%,一致性77.6% ± 19.8%),自适应阈值法抗噪性最优,高斯混合模型因误差较大(≤12.9%)不适合工程应用。
5.2. 展望
未来研究可进一步拓展垂直管道、高含气率等复杂工况,优化多系统融合算法,提升极端工况下的参数测量精度。
