磷石膏–矿渣–粉煤灰基碱激发胶凝材料性能研究

Study on the Properties of Alkali-Activated Cementitious Materials Based on Phosphogypsum, Slag, and Fly Ash

摘要: 以磷石膏、粉煤灰、矿渣等工业废渣为主要原料制备碱激发胶凝材料，通过三因素三水平正交试验，以磷矿比、磷粉比、NaOH含量为变量，测试其7 d、14 d、28 d抗压强度及标准稠度用水量、凝结时间，结合极差与方差分析开展研究。结果表明：对7 d、14 d早期强度的影响，按主次顺序依次为NaOH含量、磷粉比、磷矿比，磷粉比是28 d强度的主要影响因素。最优配比为：磷矿比为0.9、磷粉比为2、NaOH含量3%，不同龄期抗压强度分别为26.7 MPa、32.8 MPa、29.6 MPa；多数样品标准稠度用水量符合规范；磷矿比是凝结时间的关键调控因素，其增大可显著缩短凝结时间，如磷矿比0.9时，初凝时间最短仅95 min，终凝时间最短为241 min。

Abstract: The alkali-excited cementitious materials were prepared by phosphogypsum, fly ash, slag and other industrial waste residues, and their compressive strength, standard consistency, water consumption and condensation time were tested at 7 d, 14 and 28 days with phosphate rock ratio, phosphorus powder ratio and NaOH content as variables, and the study was carried out by combination of range difference and analysis of variance. The results showed that the NaOH content, phosphorus powder ratio and phosphate rock ratio dominated the early strength at 7 days and 14 days, and the phosphorus-powder ratio was the main influencing factor at 28 days, and the optimal ratio was 0.9, 2, and NaOH at 3%, and the compressive strength at different ages was 26.7 MPa, 32.8 MPa and 29.6 MPa, respectively. Most samples have standard consistency water consumption. The phosphate rock ratio is the key regulator of the condensation time, and its increase can significantly shorten the condensation time, such as when the phosphate rock ratio is 0.9, the minimum initial setting time is only 95 minutes, and the shortest final setting time is 241 minutes.

1. 引言

在资源循环利用的战略推进与绿色建材产业快速发展的双重驱动下，磷石膏、矿渣、粉煤灰等工业固体废物的高效化处置已成为建材领域的研究焦点[1]。碱激发胶凝材料制备技术作为实现此类工业固废资源化利用的核心路径之一，具有显著的技术优势与应用价值。该类胶凝材料以矿渣、粉煤灰、磷石膏等具备潜在活性的工业固废为原料，在碱性激发剂的作用下形成具有水硬活性的胶凝体系[2]，其制备过程兼具低能耗、低排放的绿色特点，可在一定范围内替代传统硅酸盐水泥，为固废资源化提供了有效的解决方案[3]。

目前，国内外学者围绕工业固废基碱激发胶凝材料开展了大量相关研究。乔龙腾等[4]以粉煤灰为主要固废原料制备胶凝材料，研究发现，当粉煤灰掺量控制在10%~20%范围内时，充填体各龄期强度随粉煤灰掺量的增加而显著提升，且碱性激发剂的掺入可有效优化其强度性能指标。黄笃学等[5]采用正交试验结合基础性能分析的方法，确定了矿渣基碱激发胶凝材料的最优配比，并通过验证试验证实，该配比下胶凝材料的7 d、28 d抗压强度分别达到1.62 MPa和3.66 MPa，可满足矿山胶结充填的技术要求。李宏业等[6]通过配比优化试验，得出磷石膏基胶凝材料的最优组分比例为磷石膏30%、矿渣61%、生石灰7%等；该复合胶凝材料表现出早期强度偏低、后期强度稳步增长的特性。

本文采用正交试验设计方法，以磷矿比(磷石膏与矿渣质量比)、磷粉比(磷石膏与粉煤灰质量比)、NaOH含量为三个试验因素，各因素均设置3个水平；通过测试胶凝材料的7 d、14 d、28 d抗压强度，结合标准稠度用水量、凝结时间等关键性能指标，运用极差分析与方差分析方法，系统探究各试验因素对胶凝材料性能影响的主次顺序与显著性水平，最终明确最优物料复配关系，为工业固废基碱激发胶凝材料的工程应用提供理论支撑与技术参考。

2. 试验材料与方法

2.1. 试验材料

实验所用磷石膏取自湖北省武汉市某化工企业生产副产物，为适配试验条件，经600℃恒温煅烧2 h预处理后备用；矿渣粉以某钢铁厂粒化高炉矿渣为原料制备，等级为S95级，粒径分布为1~35 μm，比表面积介于430~460 m²/kg；粉煤灰为某燃煤发电站燃烧副产物，外观呈灰色粉末，符合国家标准Ⅱ级要求。三种原材料的化学成分如表1所示，采用X射线衍射仪对其矿物组成进行表征，XRD图谱如图1所示。

Table 1. Chemical composition of raw material

表1. 原材料化学成分

化学组成	SiO2	Al2O3	Fe2O3	CaO	MgO	SO3	Na2O	其他
磷石膏	7.47	1.31	1.57	44.49	1.22	40.42	0.08	3.44
粉煤灰	47.70	37.53	4.55	3.70	0.94	1.04	0.60	3.94
矿渣	29.73	13.58	1.01	36.39	6.56	0.55	0.28	11.90

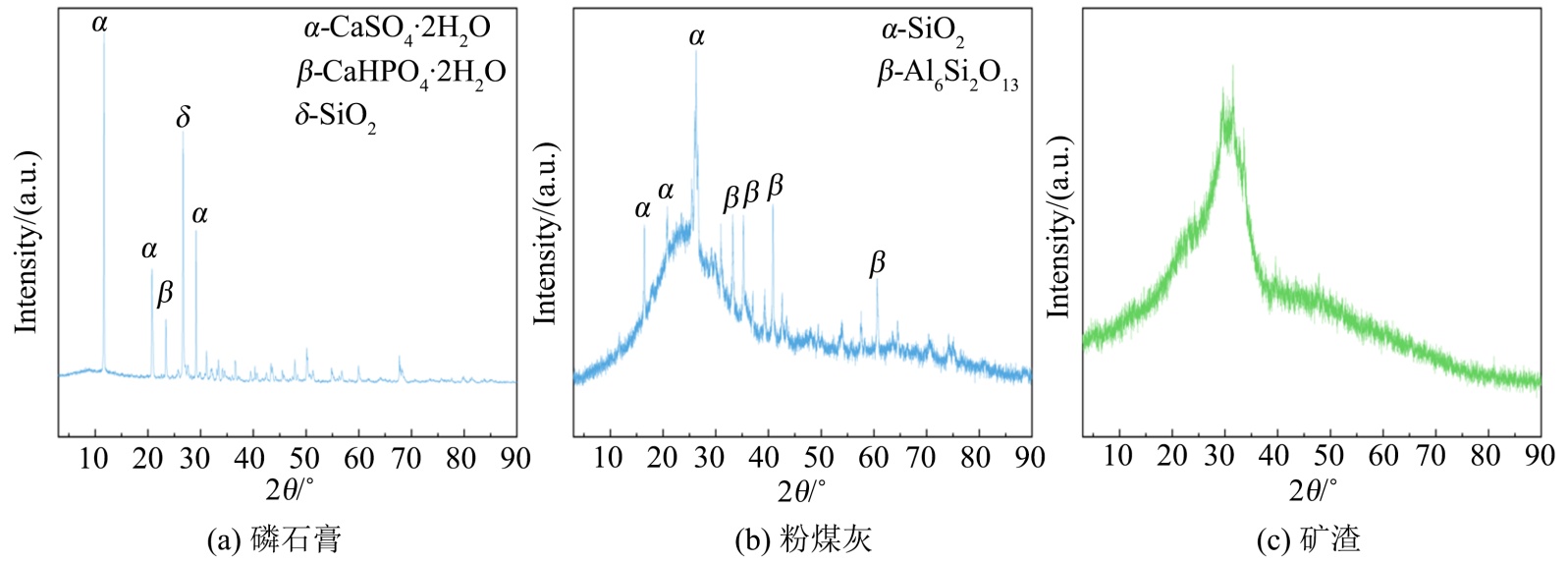

Figure 1. XRD spectra of the raw materials

图1. 原料的XRD谱

由图1(a)可见，磷石膏的主要矿物相为二水石膏(Gypsum-CaSO₄∙2H₂O)，同时含有少量石英(SiO₂)与透钙磷石(Brushite-CaHPO₄∙2H₂O)等杂质相；图1(b)显示，粉煤灰在20˚~30˚范围内出现多组尖锐衍射峰，对应石英(SiO₂)、莫来石(3Al₂O₃∙2SiO₂)等结晶相；图1(c)表明，矿渣的XRD图谱以宽弥散峰为特征，未出现明显尖锐结晶相衍射峰，该无定形结构赋予矿渣较高的潜在水化活性，且玻璃体含量与胶凝体系的反应活性呈正相关。

2.2. 正交试验设计

为探明磷矿比(磷石膏/矿渣)、磷粉比(磷石膏/粉煤灰)和NaoH含量与胶凝材料强度、标准稠度用水量、凝结时间的关联规律，分别以A、B、C、来表示磷矿比、磷粉比和NaoH含量三个影响因素。采用L₉(3³)正交试验方案设计三因素三水平试验，各因素水平取值如表2所示。

Table 2. Orthogonal experimental design

表2. 正交实验水平设计

水平	磷矿比(A)	磷粉比(B)	NaoH含量% (C)
1	0.5	1.0	3
2	0.7	2.0	4
3	0.9	3.0	5

2.3. 试验方法

按照正交试验设计的配合比，将原材料依次加入砂浆搅拌机内搅拌均匀，再加入碱激发剂继续拌和，最后加水搅拌制备成40 mm × 40 mm × 160 mm的胶砂试件。磷石膏基胶凝材料的抗压强度依据《水泥胶砂强度检验方法(ISO法)》(GB/T17671-2021)进行测试，试件成型脱模后，置于温度20℃ ± 1℃、相对湿度大于95%的标准养护环境中养护至设计龄期，采用万能试验机完成强度测定；标准稠度用水量与凝结时间则按照《水泥标准稠度用水量、凝结时间、安定性检验方法》(GB/T1346-2024)开展试验并判定结果。

3. 试验结果与讨论

3.1. 磷石膏基胶凝材料力学性能的研究结果及分析

按照正交试验表进行配比试验，本次正交试验一共9组，对经过7、14、28天标准养护后的试块进行抗压强度测试，磷石膏基胶凝材料力学性能指标正交试验结果详见图2。

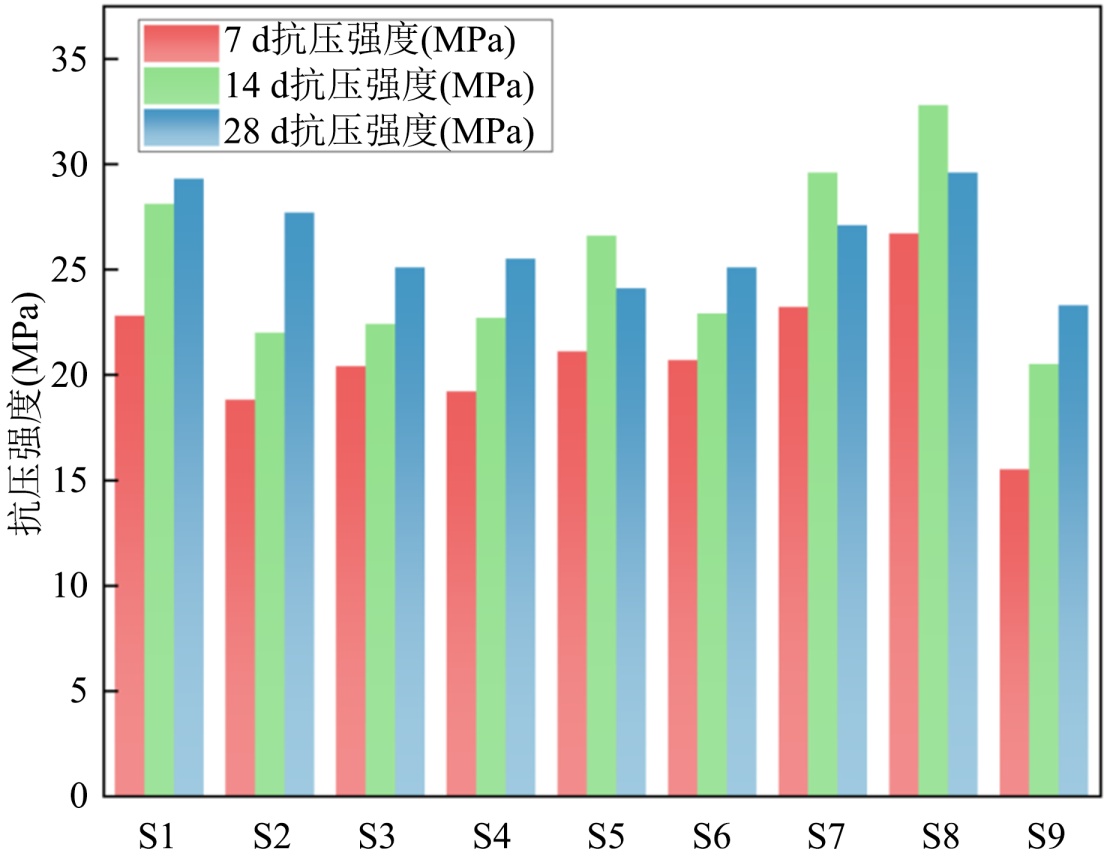

Figure 2. Compressive strength of phosphogypsum-based cementitious materials at different ages in orthogonal tests

图2. 磷石膏基胶凝材料正交试验不同龄期抗压强度

由图2可知，磷石膏基胶凝材料7 d抗折强度主要为15.5~26.7 MPa，28 d抗折强度主要为23.3~29.6 MPa，其中S8试验试件的抗压强度最高。采用极差分析法对磷石膏基胶凝材料7、14、28 d抗压强度试验结果进行处理与分析，结果如表3所示。表中ki为因素A、B、C在第i水平下试验结果的算术平均值，k大小可以判断相应的影响效果。R为各因素对应的极差值，反映了该因素对抗压强度影响的显著程度。

Table 3. Analysis results of poor mechanical properties

表3. 力学性能极差分析结果

性能	指标	影响因素
		磷矿比(A)	磷粉比(B)	NaoH含量(C)
7d 抗压强度	k1	20.67	21.73	23.40
	k2	20.33	22.20	21.57
	k3	21.80	18.87	17.83
	R	1.47	3.33	5.57
	水平主次	312	213	123
	因素主次	NaoH含量	磷粉比	磷矿比
14d 抗压强度	k1	24.17	26.80	27.93
	k2	24.07	27.13	26.20
	k3	27.63	21.93	21.73
	R	3.57	5.20	6.20
	水平主次	312	213	123
	因素主次	NaoH含量	磷粉比	磷矿比
28d抗压强度	k1	27.37	27.30	28.00
	k2	24.90	27.13	25.43
	k3	26.67	24.50	25.50
	R	2.47	2.80	2.57
	水平主次	132	123	132
	因素主次	磷粉比	NaoH	磷矿比

在取A3、B2、C1水平时胶凝材料7 d和14 d平均抗压强度最高，各因素极差大小为RC > RB > RA，可知影响磷石膏基胶凝材料早期强度的因素的主次顺序为：NaoH含量、磷粉比、磷矿比。C因素对试块前期的抗压强度影响最大，A因素影响最小。各因素在取A1、B1、C1水平时胶凝材料28 d抗压强度最高，分别为27.37 MPa、27.30 MPa、28.00 MPa，各因素极差大小依次为RB > RC > RA，可知影响其后期强度的因素的主次顺序为：磷粉比、NaoH含量、磷矿比，这是由于粉煤灰缓慢持续的水化速度，在后期粉煤灰在碱性环境下持续溶解不断生成新的水化硅酸钙(C-S-H)凝胶和钙矾石等产物，促进了后期强度的增长。

采用方差分析法进行F检验确定其正交试验误差及各影响因素的影响显著性，对极差分析法做一定补充。对磷石膏基胶凝材料7、14、28 d抗压强度进行方差分析。其中SS表示偏差平方和，反映试验结果的偏离情况；d表示自由度，表征试验数据中能够自由变动的独立数据个数；S表示均方，客观地反映各影响因素及试验误差对试验结果的作用程度；F表示方差比，用于确定该因素对试验结果的影响是否显著；P值表示概率值，是判断各影响因素对胶凝材料抗压强度影响显著性的核心补充指标。分析数据见表4~6。

Table 4. Results of 7-day strength variance analysis

表4. 7天强度方差分析结果

波动来源	偏差平方和(SS)	自由度(df)	均方(S)	F值	P值	显著性
磷矿比	3.547	2	1.773	0.447	0.691	*
磷粉比	19.547	2	9.773	2.462	0.289	**
NaoH含量	48.287	2	24.143	6.081	0.141	***
残差	7.94	2	3.97

Table 5. Results of 14-day strength variance analysis

表5. 14天强度方差分析结果

波动来源	偏差平方和(SS)	自由度(df)	均方(S)	F值	P值	显著性
磷矿比	24.749	2	12.374	11.517	0.080	*
磷粉比	50.836	2	25.418	23.657	0.041	**
NaoH含量	61.396	2	30.698	28.571	0.034	***
残差	2.149	2	1.074

Table 6. Results of 28-day strength variance analysis

表6. 28天强度方差分析结果

波动来源	偏差平方和(SS)	自由度(df)	均方(S)	F值	P值	显著性
磷矿比	9.696	2	4.848	3.864	0.206	*
磷粉比	14.802	2	7.401	5.9	0.145	***
NaoH含量	12.842	2	6.421	5.119	0.163	**
残差	2.509	2	1.254

根据14 d强度方差分析结果可知，偏差平方和中SS NaoH含量 > SS磷粉比 > SS磷矿比，可得出磷石膏基胶凝材料14 d强度的影响因素的主次顺序为：NaoH含量、磷粉比、磷矿比，与上述极差分析结果一致。7 d、28 d抗压强度中各因素的影响有限，未达显著水平。

经过对磷石膏基胶凝材料的力学性能进行详尽的极差与方差分析，得出以下结论：在14天强度中NaoH含量起到了决定性的作用。以各龄期的抗压强度作为评估标准时，正交试验中的S8组展现出了最优的性能，其7天的抗压强度为26.7 MPa，而到了14天升至32.8 MPa。经过正交试验的筛选，确定了最佳的配比组合为A3B2C1。从充填材料的力学性能来看，最佳的配比应为：磷矿比为0.9、磷粉比为2以及NaoH含量为3%。

3.2. 验证试验

分析结果表明，制备磷石膏–矿渣–粉煤灰基碱激发胶凝材料的最佳配比是A3B2C1，即：磷矿比为0.9、磷粉比为2以及NaoH含量为3%。实验方法与上述相同，制备3组平行试块，取平均值为最终结果，如表7所示。

Table 7. Result of compliance test

表7. 验证实验结果

A	B	C	抗压强度(MPa)
磷矿比	磷粉比	NaoH含量%	7 d	14 d	28 d
0.9	2	3	27.1	32.5	30.1

由表7可知，磷石膏基胶凝材料7 d、14 d、28 d的平均抗压强度为27.1 MPa、32.5 MPa、30.1 MPa，与正交实验S8组的强度分别相差−1.5%、0.9%、−1.7%。强度相对误差不超过2%，表明正交实验结果具有良好的可靠性。

3.3. 磷石膏基胶凝材料标准稠度用水量测定

标准稠度用水量是指胶凝材料在达到规定稠度时的加水量，用于测定检测料浆的凝结时间和安定性时的加水量。根据正交试验方案设计对磷石膏基胶凝材料的标准稠度用水量测定结果见表8。本实验中材料的标准稠度(p)以材料的质量百分数计：p = (标准稠度下拌合用水量/材料质量) × 100%。

Table 8. Determination results of water consumption for standard consistency of materials in each group

表8. 各组材料标准稠度用水量测定结果

编号	用水量(g)	p (%)
S1	143.9	28.8
S2	148.5	29.7
S3	150.4	30.1
S4	139.3	27.9
S5	142.0	28.4
S6	145.3	29.1
S7	137.4	27.5
S8	144.3	28.1
S9	141.1	28.2

考虑到胶凝材料标准稠度用水量对浆体的流动度、后期材料的力学性能和耐久性能均有一定影响，在维持一定水平材料颗粒的比表面积条件下，标准稠度最高不宜超过30%，从表8可以得出，除S2样品的标准稠度用水量为30.1%，略高于规定限值外，其余样品均满足相关要求。

3.4. 磷石膏基胶凝材料凝结时间测定

国标GB175-2007中规定，矿渣硅酸盐水泥的初凝时间不小于45 min，终凝时间不大于600 min。图3展示了不同配合比的胶凝材料的凝结时间。

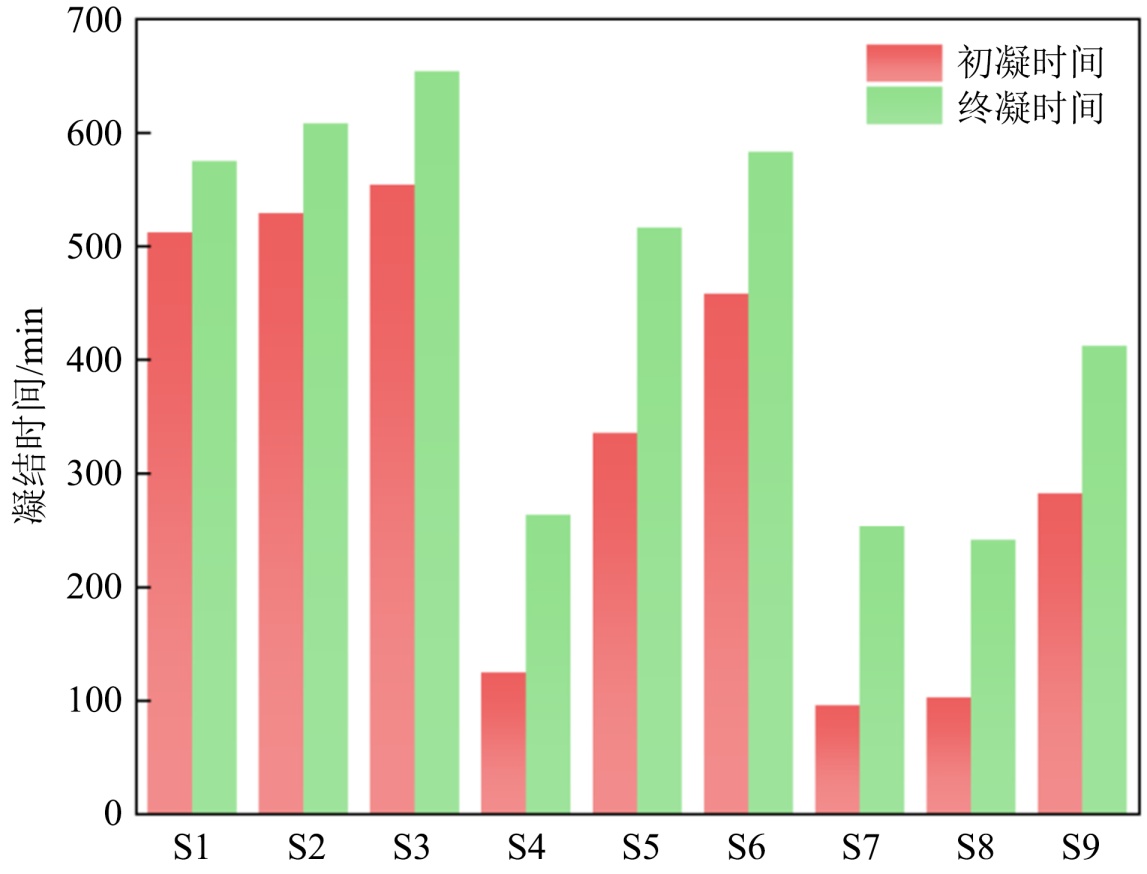

Figure 3. Setting time of cementitious materials

图3. 胶凝材料的凝结时间

由图3可知，磷石膏基胶凝材料的初凝时间在95~554 min之间，终凝时间在241~654 min内。试样S3的初凝和终凝时间最长(554分钟和654分钟)；试样S8的初凝和终凝时间相对较短(102分钟和241分钟)。这可能由于磷矿比、磷粉比和碱激发剂掺量不同导致。为了分析各影响参数对凝结时间的影响，对试验结果进行极差和方差分析。

正交试验凝结时间的极差分析如表9所示。影响初凝时间和终凝时间的各因素从大到小排序一致为：磷矿比、磷粉比、NaoH含量。初凝时间里，在A列中k1最大，B列中k3最大，C列中k1最大，初凝时间较长的最优组合为A1B3C1；终凝时间里A列中k1最大，B列中k3最大，C列中k3也最大，D行中K1最大，可以得出凝结时间最长的组合是A1B3C3。由凝结时间的方差分析表10可知，各因素对凝结时间的影响有限，未达显著水平。表明磷矿比，磷粉比，NaOH掺量三个因素对于凝结时间而言并非关键影响因子，作用效应有限。已有相关研究表明，煅烧后磷石膏掺量的增加可以缩短浆体凝结时间，这主要归因于磷石膏中硫酸根离子(${\text{SO}}_4^{2-}$ )与碱激发剂中氢氧根离子(OH-)的协同作用，可以加快浆体凝结进程[7]；NaOH掺量的提升可以缩短凝结时间，因为碱激发剂掺量增加使体系碱性增强，促进硅铝酸盐矿物中硅、铝组分的溶解，释放硅酸根与铝酸根等离子，进而加快水化产物生成与浆体硬化，同时强碱性环境会降低无水石膏溶解度，延缓其向二水石膏的水化转变，对凝结时间存在一定的延长效应[8]。其不显著结果主要与本研究试验条件及参数范围有关。

Table 9. Analysis results of condensation time range

表9. 凝结时间极差分析结果

性能	指标	影响因素
		(A) 磷矿比	(B) 磷粉比	(C) NaoH含量
初凝时间 (min)	k1	531	243	357
	k2	305	322	328
	k3	159	431	311
	R	372	187	45.0
	水平主次	123	321	123
	因素主次	磷矿比	磷粉比	NaoH含量
终凝时间 (min)	k1	612	363	466
	k2	454	455	474
	k3	302	549	427
	R	310	186	46.0
	水平主次	123	321	312
	因素主次	磷矿比	磷粉比	NaoH含量

Table 10. Results of the analysis of variance for time intensity of condensation

表10. 凝结时间强度方差分析结果

评价指标	波动来源	偏差平方和(SS)	自由度(df)	均方(S)	F值	P值
初凝时间(min)	(A) 磷矿比	210,776	2	105,388	8.814	0.102
	(B) 磷粉比	53,308	2	26,654	2.229	0.310
	(C) NaoH含量	3212	2	1606	0.134	0.882
	残差	23,912	2	11,956
终凝时间(min)	(A) 磷矿比	144,480	2	72,240	6.365	0.136
	(B) 磷粉比	51,899	2	25,949	2.286	0.304
	(C) NaoH含量	3736	2	1868	0.165	0.859
	残差	22,700	2	11,350

4. 结论

本文以全固废胶凝材料的力学性能及标准稠度用水量、凝结时间等基本性能为研究核心，采用三因素三水平正交试验设计，系统探究了磷矿比、磷粉比及NaOH含量对胶凝材料强度与基本性能的影响规律，并揭示其作用机理，结合试验数据分析与论证，得出以下主要结论：

1) 通过对磷石膏基胶凝材料的正交试验及极差、方差分析可知：影响7 d和14 d早期强度的因素主次顺序为NaOH含量 > 磷粉比 > 磷矿比；影响28 d强度的因素主要为磷粉比，这与后期粉煤灰在碱性环境下持续水化生成C-S-H凝胶和钙矾石等产物有关；以抗压强度为评估准则，正交试验中S8 (A2B2C1组合)力学性能表现最优，其7 d、14 d、28 d抗压强度分别达26.7 MPa、32.8 MPa、29.6 MPa。

2) 参照水泥标准对合成的胶凝材料进行标准稠度用水量进行测定，结果显示，除S2样品标准稠度用水量为30.1%、略高于规定限值外，其余所有试验样品的标准稠度用水量均满足规范要求，均低于30%，表明所设计的配比体系整体可保证胶凝材料具有合理的需水量，为其后续施工性能与力学性能发挥提供了基础。

3) 磷石膏基胶凝材料的初凝时间在95~554 min之间，终凝时间在241~654 min内，符合相关标准。试样S8的初凝和终凝时间分别为102分钟和241分钟。根据方差分析结果可知，各因素对凝结时间的影响有限，未达显著水平。
