1. 引言
在实际生产中，地层流体产出易引发支撑剂回流，不仅冲蚀损坏井下与地面设备、增加运维风险，更会导致裂缝闭合、导流能力下降，严重制约油气井长期稳产[1]，储层应力、流体流速、支撑剂粒径与强度等影响因素对其有很大的影响。为控制该问题，采用纤维加砂压裂，因操作简便、效果显著成为主流技术之一[2]。纤维混入携砂液后形成复合支撑体系，通过多重机理稳固支撑剂：与颗粒间产生摩擦作用，分散形成空间交联网状结构增强内聚力，同时提升砂拱阻力与耐冲刷性，使松散支撑剂形成整体[3] [4]。近年来，针对纤维复合压裂体系的研究不断深入，可降解聚乳酸纤维、改性聚酯纤维等新型纤维材料被应用于压裂工程，其耐温耐盐性能与支撑剂协同作用效果得到显著提升，为低渗透油气藏压裂提供了新的技术路径[4] [5]；而纤维–树脂复合胶凝体系的研发，更是实现了支撑剂充填层的立体加固，大幅降低了高流速工况下的回流风险。
支撑剂回流控制技术的研发也朝着材料复合化、性能精准化方向发展，纳米二氧化硅改性的纤维压裂液可通过颗粒吸附与纤维缠绕的双重作用，进一步优化支撑剂的悬浮与稳定效果；超亲水改性纤维则能通过改善与压裂液的相容性，提升纤维在支撑剂颗粒间的分散性，避免局部团聚导致的加固失效[5]。此外，针对非常规油气藏高闭合压力的工况特点，耐高压弹性纤维的研究实现了纤维网络在高压下的结构保形性，有效解决了传统纤维易被压实剪断的问题[6]。目前纤维控回流技术已在国内外油田推广，但现有研究多聚焦于单一纤维类型或单一支撑剂体系，对于不同粒径支撑剂与纤维浓度的适配规律，尤其最佳添加浓度与地层闭合压力的耦合关系，仍缺乏系统的实验验证，且新型纤维材料的现场应用参数尚未形成统一标准，难以指导不同储层条件下的精准施工[7]。
基于此，本文以40/70目陶粒与30/50目石英砂支撑剂为对象，开展不同纤维浓度下的回流室内模拟实验，测量不同闭合压力下的回流临界流量，分析二者对支撑剂充填层稳定性的影响。本研究可厘清核心参数耦合机制，填补理论空白，同时为现场纤维选型与浓度优化提供实验依据，有效控制回流问题，保障裂缝导流能力与油气井稳产，对提升非常规油气开发效率、降低成本具有重要价值[8]。
2. 实验材料与设备
实验所用支撑剂为40/70目陶粒与30/50目石英砂，两种支撑剂的性能参数均严格符合SY/T 5108-2016《水力压裂和砾石充填作业用支撑剂性能评价方法》行业标准，可有效模拟现场支撑剂的导流与铺置特性。实验所用纤维为油气田压裂专用合成纤维，具有优异的耐温性能、耐酸碱腐蚀性及良好的分散性。压裂液采用现场常用的低黏度破胶液，实验前配置其黏度为1~2 mPa∙s。
实验主要设备包括：裂缝导流能力测试仪(型号：DL-2000)，是本次支撑剂回流实验的关键装置(如图1)，同时API标准线性导流槽内上下分别有两块相近尺寸大小的钢板，用于模拟地层岩板，上下钢板之间的区域即为支撑剂充填层铺置区域；液压加载系统，配套高精度压力传感器；恒温系统，能维持实验过程中裂缝模型及压裂液的温度稳定性；精密输液泵，可实现压裂液的恒速注入；计算机采集系统、数据控制处理软件；导流室出口处添加了一个有机玻璃砂样回收器(如图2)；裂缝模型采用高强度钢板模拟，其内部空腔尺寸为长17.6 cm、宽3.6 cm、高1.5 cm。

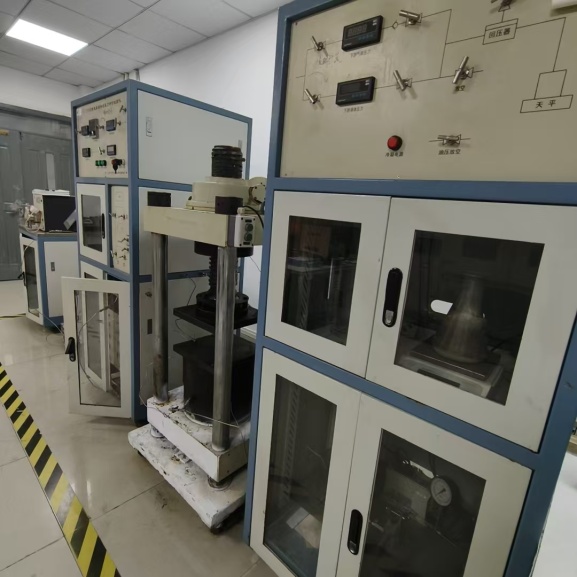

Figure 1. Fracture conductivity testing instrument (Model: DL-2000)
图1. 裂缝导流能力测试仪(型号：DL-2000)

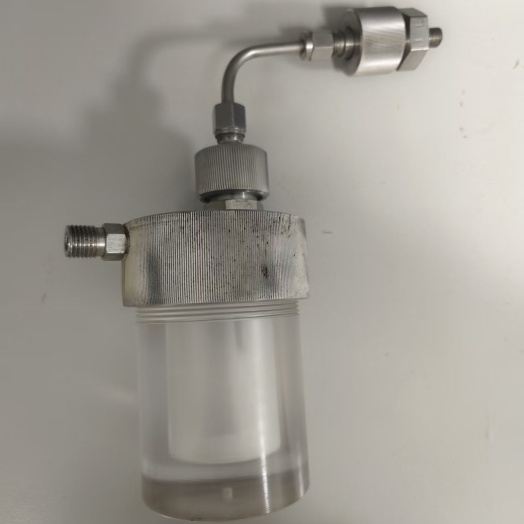

Figure 2. Flowback test conductivity cell
图2. 回流实验导流室
3. 实验方法
实验前，首先启动DL-2000型裂缝导流能力测试仪，进行30分钟预热处理，使仪器核心部件温度达到稳定状态；同时按照标准对上下游压力表及闭合压力传感器进行校准，校准精度控制在±0.01 MPa以内，消除仪器系统误差。随后拆卸导流仪API导流室出口的普通接头，更换为定制化回流专用接头，确保接头与导流室、下游管线的密封贴合，避免压裂液渗漏；借助配套钢板工装对裂缝高度进行校零操作，校零后进行误差控制，确保裂缝模型初始尺寸一致性。
将40/70目陶粒与30/50目石英砂分别通过标准筛网进行二次筛分，去除杂质及不合格粒径颗粒，随后采用电子天平称取预定质量的支撑剂，保证每次实验支撑剂铺置浓度一致。若实验涉及纤维添加，需在干燥环境下将纤维与支撑剂按照设定比例混合，且要确保纤维均匀分散于支撑剂中，避免局部纤维团聚影响抑回流效果。
将处理好的支撑剂装入导流室的裂缝模型中，随后将导流室置于液压机上，施加5.0 MPa的初始闭合应力。接着，连接回流集砂器及下游管线以构成完整的回流测试系统，并设定预热罐与导流室至目标温度。待导流室温度稳定至设定值并保持15分钟后，以10 mL/min的初始流量向系统内泵入预制好的低黏度破胶液。实验过程中密切监测下游集砂器，若其内液体出现浑浊或可见支撑剂颗粒，则判定发生支撑剂回流，随即停止实验，记录此时的临界流量与实时缝宽。单次压力点实验完成后，以10 MPa为增量逐级提高闭合压力至下一预设测试点(预设压力点为5 MPa、15 MPa、25 MPa、35 MPa、45 MPa，覆盖现场常见闭合压力范围)，稳压10分钟后重复上述温度稳定、压裂液注入、回流监测及数据记录步骤。直至完成所有预设压力条件下的实验。
实验方案涵盖两种支撑剂(40/70目陶粒、30/50目石英砂)，每种支撑剂分别测试纤维添加浓度为0%、0.1%、0.2%、0.3%、0.4%、0.5%的情况。
4. 结果与分析
4.1. 0.0%纤维对40/70目陶粒支撑剂回流的影响

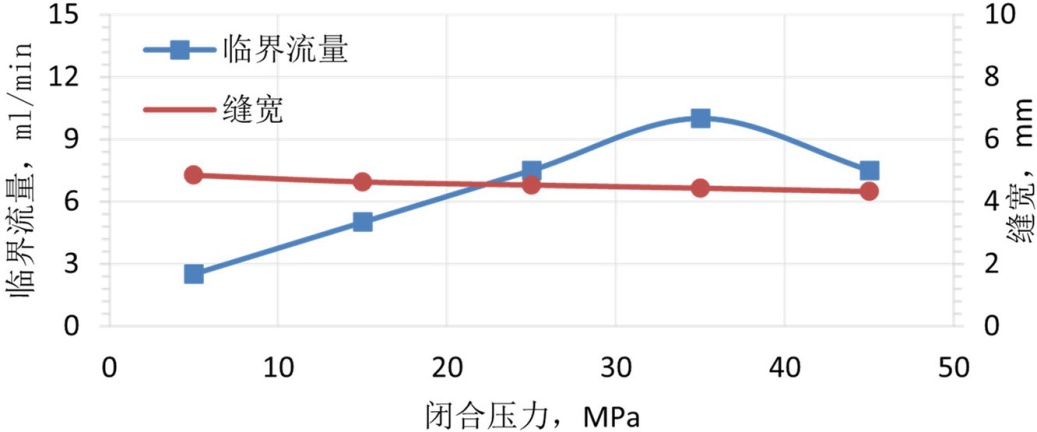

估计是由于钢板和密封材料的原因，40/70目陶粒临界流量似乎偏大，为了确定纤维对支撑剂回流临界流速的影响，采用钢板开展了40/70目陶粒实验，实验结果见图3。
Figure 3. Results of the flowback experiment for 40/70 mesh ceramic proppant
图3. 40/70目陶粒回流实验结果
4.2. 0.1%纤维对40/70目陶粒支撑剂回流的影响
同样采用钢板做40/70目陶粒 + 0.1%纤维回流实验，实验结果见图4。对比40/70目陶粒实验结果，除在35 MPa外支撑剂回流临界流速都提高了，表明纤维有助于稳定支撑剂充填层。这是因为纤维加入支撑剂体系后，会在支撑剂颗粒之间形成三维网络结构，增强了颗粒间的相互作用力和空间约束，同时，裂缝宽度也增大了。

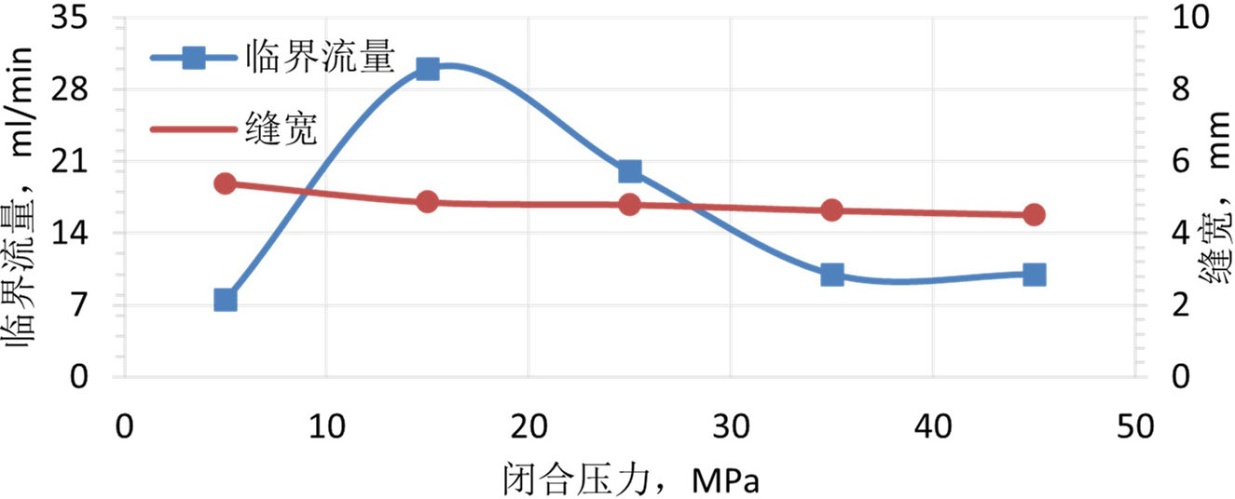

Figure 4. Results of the flowback experiment for 40/70 mesh ceramic proppant with 0.1% fibers
图4. 40/70目陶粒 + 0.1%纤维回流实验结果
4.3. 0.2%纤维对40/70目陶粒支撑剂回流的影响
40/70目陶粒 + 0.2%纤维回流实验结果图5。随着闭合压力的增大，支撑剂回流临界流量先增大后减小。5 MPa时的临界流量为50 ml/min，15 MPa时的临界流量为80 ml/min，而45 MPa闭合压力时在20 ml/min发生回流。与加入0.1%回流实验结果相比，0.2%纤维的临界流量在所有闭合压力下都明显更高。这是因为纤维含量增加后，会形成更致密的三维网络结构，对支撑剂颗粒的桥接、缠绕与约束作用随之增强，使得支撑剂充填层的稳定性大幅提升，只有当流体流速达到更高水平时，才能将颗粒携带流出。

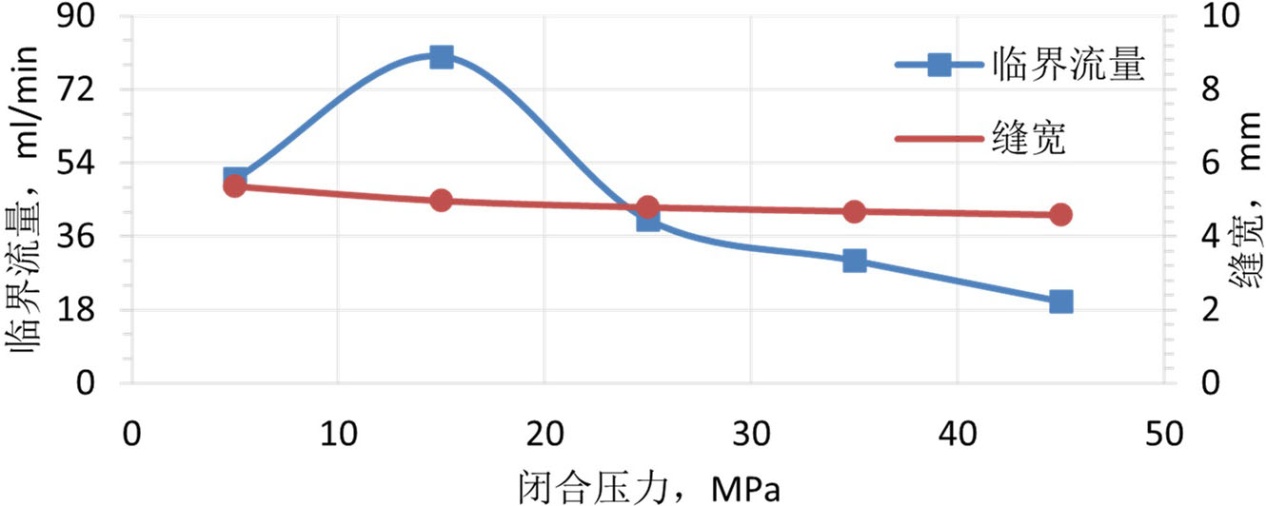

Figure 5. Results of the flowback experiment for 40/70 mesh ceramic proppant with 0.2% fibers
图5. 40/70目陶粒 + 0.2%纤维回流实验结果
4.4. 0.3%纤维对40/70目陶粒支撑剂回流的影响
40/70目陶粒 + 0.3%纤维回流实验结果见图6。随着闭合压力的增大，支撑剂回流临界流量逐渐提高。5 MPa时的临界流量为100 ml/min，25 MPa时的临界流量为30 ml/min，而45 MPa闭合压力时在10 ml/min发生回流。与加入0.2%的纤维回流实验结果相比，加入0.3%的纤维明显提高了支撑剂回流临界流量。这是因为致密的纤维网络也减少了支撑剂颗粒间的孔隙，降低了流体穿透和携带颗粒的效率，因此需要更高的流量才能引发回流
0.3%纤维体系的裂缝宽度在低闭合压力(5 MPa)时比0.2%更高，但随着压力升高，下降幅度也更大。因为在初期更多的纤维在低压力下能更有效地支撑裂缝，分散应力，维持更大的开度。而在后期在高闭合压力下，过量的纤维可能因过度压实而发生变形或失效，导致支撑剂充填层的结构稳定性略有下降，裂缝宽度随之降低。
Figure 6. Results of the flowback experiment for 40/70 mesh ceramic proppant with 0.3% fibers
图6. 40/70目陶粒 + 0.3%纤维回流实验结果

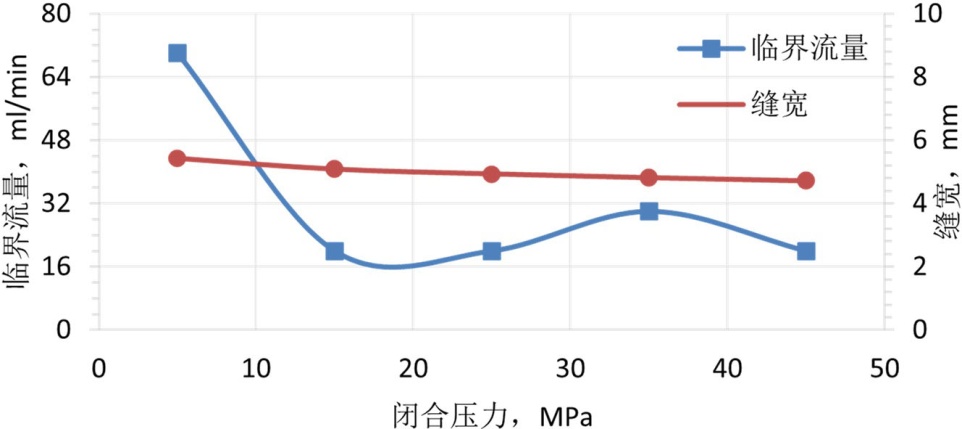

4.5. 0.4%纤维对40/70目陶粒支撑剂回流的影响
40/70目陶粒 + 0.4%纤维回流实验结果见图7。随着闭合压力的增大，支撑剂回流临界流量先提高后降低。5 MPa时的临界流量为70 ml/min，25 MPa时的临界流量为20 ml/min，而45 MPa闭合压力时在20 ml/min发生回流。对比0.3%与0.4%纤维的实验结果可以发现，支撑剂的临界返排流量不升反降，在5 MPa低闭合压力下尤为明显，且全压力区间的临界流量均未超过0.3%体系，而裂缝宽度也未展现进一步提升，这说明纤维浓度对支撑剂稳定性的提升存在饱和效应，0.3%左右是该实验条件下的最优浓度，继续增加纤维浓度不仅无法增强抗返排能力，还可能因颗粒过度缠绕、孔隙堵塞或压实失效而削弱充填层的稳定性。
Figure 7. Results of the flowback experiment for 40/70 mesh ceramic proppant with 0.4% fibers
图7. 40/70目陶粒 + 0.4%纤维回流实验结果

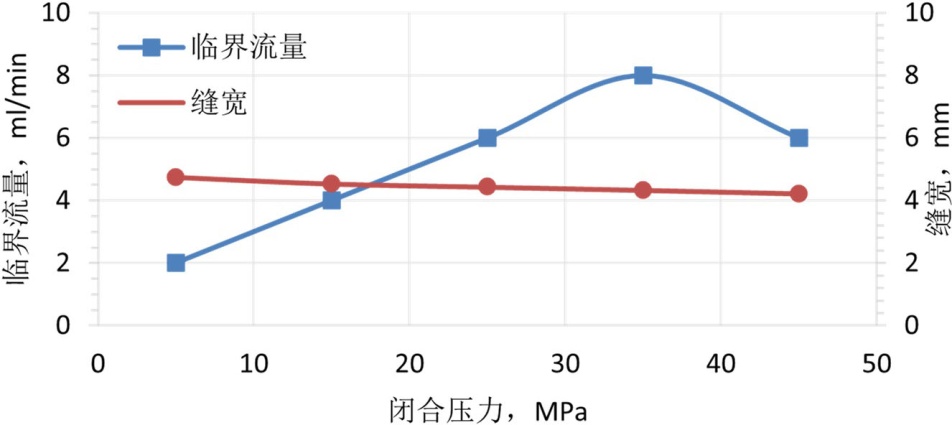

4.6. 0.0%纤维对30/50目石英砂支撑剂回流的影响
30/50目石英砂 + 0%纤维回流实验结果见图8。随着闭合压力的增大，支撑剂回流临界流量先提高后降低。5 MPa时的临界流量为2 ml/min，25 MPa时的临界流量为6 ml/min，而35 MPa闭合压力时在8 ml/min发生回流。
Figure 8. Results of the flowback experiment for 30/50 mesh quartz sand with 0% fibers
图8. 30/50目石英砂 + 0%纤维回流实验结果

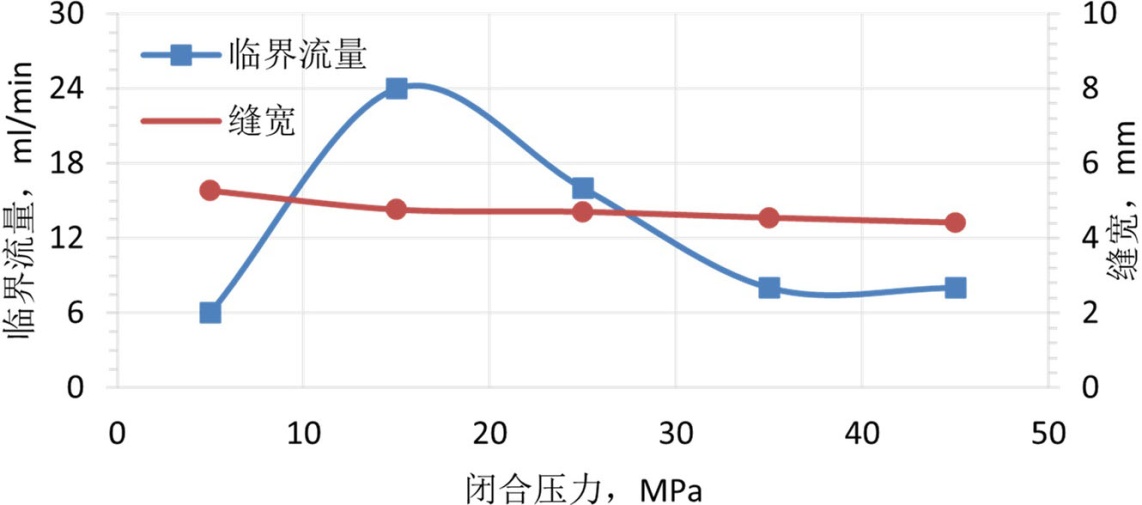

4.7. 0.1%纤维对30/50目石英砂支撑剂回流的影响
30/50目石英砂 + 0.1%纤维回流实验结果见图9。随着闭合压力的增大，支撑剂回流临界流量先提高后降低。5 MPa时的临界流量为6 ml/min，15 MPa时的临界流量为24 ml/min，而35 MPa闭合压力时在8 ml/min发生回流。这是因为在5~15MPa的低–中压阶段，纤维在支撑剂颗粒间形成桥接与缠绕结构，随着压力升高，充填层被压实，纤维的约束作用进一步增强，提升了充填层的抗冲刷能力，从而使临界流量上升；而当压力超过15 MPa进入中–高压阶段时，过度的压实会让颗粒间空隙急剧减小，纤维被挤压、剪断而失去有效约束，甚至导致支撑剂颗粒破碎产生易被携带的碎屑，此时压力的破坏效应超过了纤维的加固效应，使得回流临界流量随之下降。整体来看，0.1%纤维的加入确实提升了支撑剂的抗回流能力，且在15 MPa左右时效果最佳。
Figure 9. Results of the flowback experiment for 30/50 mesh quartz sand with 0.1% fibers
图9. 30/50目石英砂 + 0.1%纤维回流实验结果

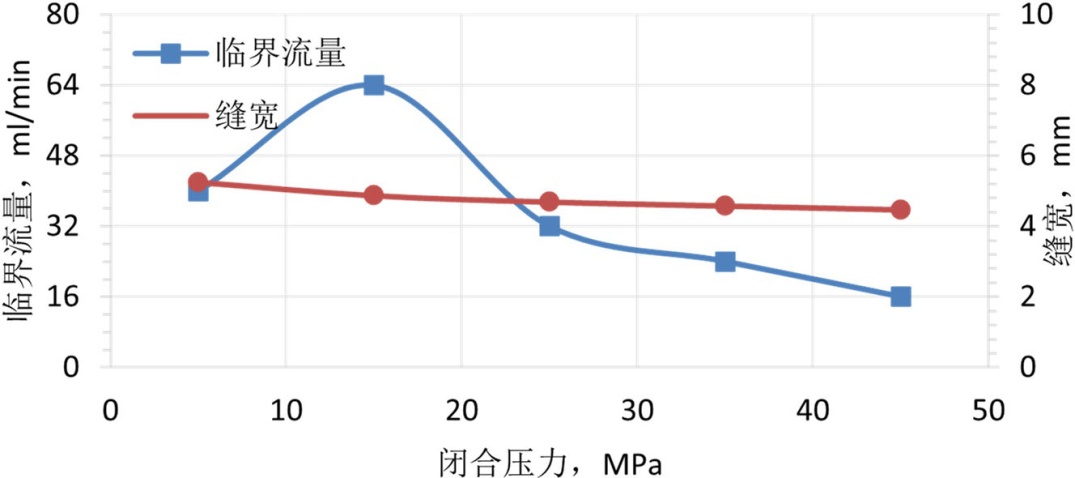

4.8. 0.2%纤维对30/50目石英砂支撑剂回流的影响
30/50目石英砂 + 0.2%纤维回流实验结果见图10。随着闭合压力的增大，支撑剂回流临界流量先提高后降低。5 MPa时的临界流量为40 ml/min，15 MPa时的临界流量为64 ml/min，而35 MPa闭合压力时在24 ml/min发生回流。与加入0.1%回流实验结果相比，加入0.2%的纤维明显提高了支撑剂回流临界流量。在5~15 MPa的阶段，随着压力升高，充填层被压实，纤维的约束作用进一步增强，抗冲刷能力显著提升，临界流量从40 mL/min上升至64 mL/min；当压力超过15 MPa时，压力的破坏效应超过纤维的加固效应，临界流量随之下降，在35 MPa时降至24 mL/min。与0.1%纤维体系相比，0.2%纤维在各压力下的回流临界流量均更高，说明增加纤维浓度能进一步提升支撑剂的抗回流能力，且同样在15 MPa左右时效果最佳。
Figure 10. Results of the flowback experiment for 30/50 mesh quartz sand with 0.2% fibers
图10. 30/50目石英砂 + 0.2%纤维回流实验结果

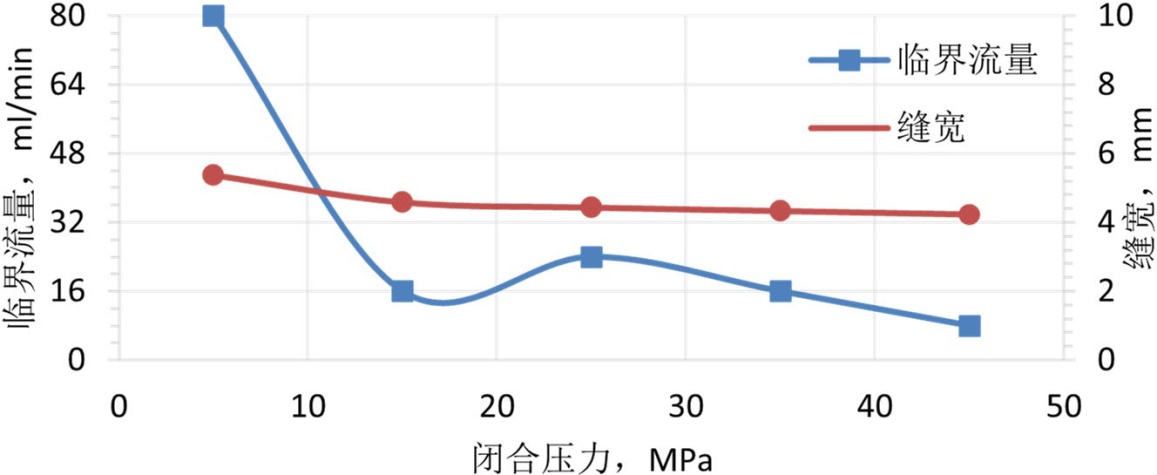

4.9. 0.3%纤维对30/50目石英砂支撑剂回流的影响
30/50目石英砂 + 0.3%纤维回流实验结果见图11。随着闭合压力的增大，支撑剂回流临界流量呈现波动。5 MPa时的临界流量为80 ml/min，显示高浓度纤维在初始状态下即可形成强约束网络；15 MPa时的临界流量为16 ml/min，临界流量出现阶段性下降，反映过度压缩导致部分纤维结构失效；而25 MPa闭合压力时在24 ml/min发生回流。与加入0.2%回流实验结果相比，0.3%纤维在各压力节点上的回流临界流量均处于更高水平，说明进一步提升纤维浓度可增强支撑剂充填层的抗冲刷能力，但过高压力仍会破坏纤维的约束作用，导致临界流量出现波动而非持续上升。
Figure 11. Results of the flowback experiment for 30/50 mesh quartz sand with 0.3% fibers
图11. 30/50目石英砂 + 0.3%纤维回流实验结果

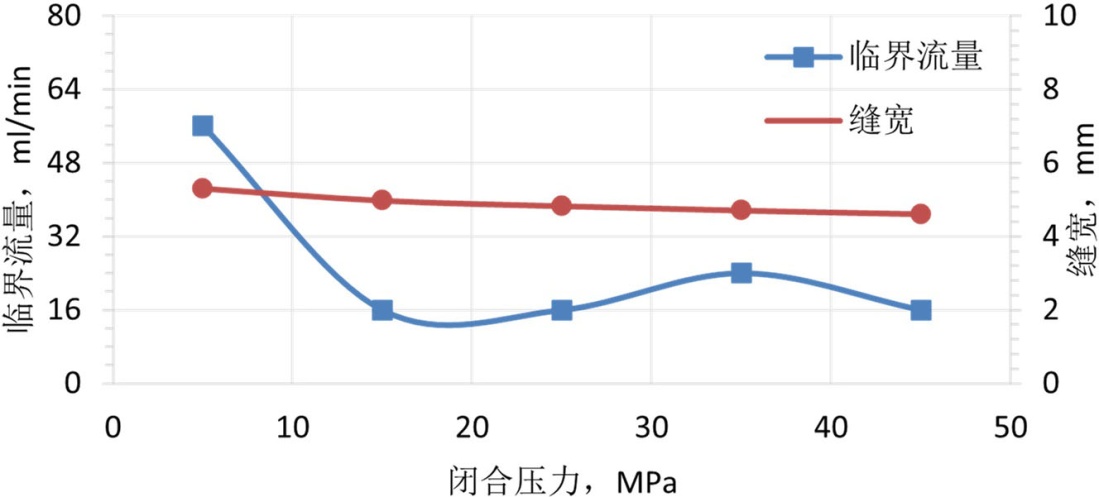

4.10. 0.4%纤维对30/50目石英砂支撑剂回流的影响
30/50目石英砂 + 0.4%纤维回流实验结果见图12。随着闭合压力的增大，支撑剂回流临界流量呈现波动。5 MPa时的临界流量为56 ml/min，但已低于0.3%纤维体系的初始值；随着压力升至15 MPa，临界流量骤降至16 mL/min，显示高浓度纤维在中等压力下更易因过度挤压而失去约束作用；后续压力继续升高至35 MPa时，临界流量仅小幅回升至24 mL/min，整体抗冲刷能力未得到有效提升。与0.3%纤维体系相比，0.4%纤维在各压力节点的回流临界流量并未出现明显优势，说明纤维浓度的提升存在边际效应，当浓度超过0.3%后，继续增加纤维用量无法进一步增强支撑剂的抗回流能力，甚至可能因纤维堆积反而削弱充填层结构稳定性。
Figure 12. Results of the flowback experiment for 30/50 mesh quartz sand with 0.4% fibers
图12. 30/50目石英砂 + 0.4%纤维回流实验结果
4.11. 结果对比
不同纤维浓度下40/70目陶粒与30/50目石英砂的支撑剂回流临界流速随闭合压力的变化规律分别如表1~表4所示，两类支撑剂的抗回流性能对纤维浓度的响应存在显著差异，核心差异根源并非仅为陶粒与石英砂的材料属性差异，支撑剂粒径级配带来的颗粒接触特征、孔隙结构及纤维网络适配性是决定最佳纤维浓度的关键物理机制，材料的表面特性仅为次要影响因素。
无纤维添加时，40/70目陶粒充填层的临界流速为0.02~0.10 m/s，30/50目石英砂为0.02~0.06 m/s，石英砂临界流速整体更低。此现象并非仅因石英砂表面更光滑、颗粒间摩擦力小，更核心的是30/50目粗粒径石英砂的颗粒间接触点更少，充填层孔隙尺寸更大且孔隙分布更不均，流体易形成高速渗流通道，携带颗粒的效率更高；而40/70目细粒径陶粒的颗粒比表面积更大、接触点更密集，充填层孔隙更细小且连通性更差，流体穿透和携砂的阻力天然更高，这也是粗粒径支撑剂更易发生回流的核心粒径机理。
添加纤维后，两类不同粒径支撑剂对纤维浓度的适配性呈现截然不同的规律，本质是纤维网络的形成效率与支撑剂粒径带来的孔隙尺度、颗粒包裹需求高度相关。
对于40/70目细粒径陶粒，其最佳纤维浓度为0.3%。细粒径陶粒的颗粒尺寸小，单个体积对应的包裹面积大，且充填层孔隙细小，需要更高浓度的纤维才能在颗粒间形成连续、致密的三维网络结构：0.1%~0.2%纤维仅能在局部颗粒间形成桥接与缠绕，无法实现全充填层的纤维网络覆盖，而当浓度提升至0.3%时，纤维可充分填充细粒径形成的微小孔隙，在大量颗粒接触点间形成有效拉结，大幅增强颗粒间的内聚力和砂拱稳定性，因此临界流速在5 MPa低闭合压力下高达0.80 m/s；当纤维浓度超过0.3%至0.4%时，细粒径陶粒的孔隙空间已无法容纳更多纤维，过量纤维会在颗粒表面团聚，反而破坏充填层的初始堆积结构，导致纤维网络的约束作用下降，临界流速出现回落，呈现纤维浓度的饱和效应。
对于30/50目粗粒径石英砂，其最佳纤维浓度为0.1%~0.2%，继续提升浓度无法实现抗回流性能的持续增强，甚至出现性能波动。粗粒径石英砂的颗粒尺寸大，颗粒间接触点少且充填层孔隙尺度大，纤维网络的形成无需高浓度即可实现有效覆盖：0.1%~0.2%的纤维可在粗颗粒的关键接触点间形成桥接，依托大孔隙的空间形成跨孔隙的网状结构，有效提升砂拱的抗冲刷能力，在5 MPa和15 MPa下临界流速分别达到0.31 m/s和0.68 m/s；当纤维浓度提升至0.3%及以上时，粗粒径的大孔隙中会出现纤维的过度堆积，部分纤维无法与颗粒形成有效结合，反而成为充填层的薄弱环节，在闭合压力作用下，堆积的纤维易被挤压、剪断，导致纤维网络结构失效，临界流速出现大幅波动且整体呈下降趋势。同时，粗粒径颗粒的单个体积包裹面积小，高浓度纤维无法充分发挥缠绕与约束作用，进一步降低了纤维的利用效率，这也是粗粒径支撑剂对纤维浓度更敏感、最佳浓度更低的核心原因。
从闭合压力与粒径的耦合效应来看，低闭合压力(5~15 MPa)下，纤维对不同粒径支撑剂的稳定效果均更显著，且粒径差异带来的最佳纤维浓度差异更突出。低压力下支撑剂充填层的孔隙结构未被压实，细粒径陶粒的微小孔隙需要高浓度纤维填充形成网络，粗粒径石英砂的大孔隙仅需低浓度纤维即可形成有效桥接；而在高闭合压力(25~45 MPa)下，各类支撑剂的充填层均被压实，孔隙尺寸大幅减小，纤维网络的作用均因压实而被削弱，粒径带来的孔隙结构差异被压缩，因此不同粒径支撑剂在高压力下的临界流速差异逐渐缩小，纤维浓度的影响也随之降低。
Table 1. Effect of fibers on critical flow rate (40/70 mesh ceramic proppant)
表1. 纤维对临界流量的影响(40/70目陶粒)
闭合压力，MPa |
临界流量，ml/min |
0.0%纤维 |
0.1%纤维 |
0.2%纤维 |
0.3%纤维 |
0.4%纤维 |
5 |
2.5 |
7.5 |
50 |
100 |
70 |
15 |
5 |
30 |
80 |
20 |
20 |
25 |
7.5 |
20 |
40 |
30 |
20 |
35 |
10 |
10 |
30 |
20 |
30 |
45 |
7.5 |
10 |
20 |
10 |
20 |
Table 2. Effect of fibers on critical flow velocity (40/70 mesh ceramic proppant)
表2. 纤维对临界流速的影响(40/70目陶粒)
闭合压力，MPa |
临界流速，m/s |
0.0%纤维 |
0.1%纤维 |
0.2%纤维 |
0.3%纤维 |
0.4%纤维 |
5 |
0.02 |
0.06 |
0.41 |
0.80 |
0.57 |
15 |
0.05 |
0.27 |
0.71 |
0.19 |
0.17 |
25 |
0.07 |
0.18 |
0.37 |
0.29 |
0.18 |
35 |
0.10 |
0.09 |
0.28 |
0.20 |
0.27 |
45 |
0.08 |
0.10 |
0.19 |
0.10 |
0.19 |
Table 3. Effect of fibers on critical flow rate (30/50 mesh quartz sand)
表3. 纤维对临界流量的影响(30/50目石英砂)
闭合压力，MPa |
临界流速，m/s |
0.0%纤维 |
0.1%纤维 |
0.2%纤维 |
0.3%纤维 |
0.4%纤维 |
5 |
2 |
6 |
40 |
80 |
56 |
15 |
4 |
24 |
64 |
16 |
16 |
25 |
6 |
16 |
32 |
24 |
16 |
35 |
8 |
8 |
24 |
16 |
24 |
45 |
6 |
8 |
16 |
8 |
16 |
Table 4. Effect of fibers on critical flow velocity (30/50 mesh quartz sand)
表4. 纤维对临界流速的影响(30/50目石英砂)
闭合压力，MPa |
临界流速，m/s |
0.0%纤维 |
0.1%纤维 |
0.2%纤维 |
0.3%纤维 |
0.4%纤维 |
5 |
0.02 |
0.04 |
0.31 |
0.75 |
0.38 |
15 |
0.03 |
0.24 |
0.68 |
0.14 |
0.13 |
25 |
0.05 |
0.14 |
0.29 |
0.23 |
0.14 |
35 |
0.8 |
0.07 |
0.22 |
0.16 |
0.22 |
45 |
0.06 |
0.07 |
0.14 |
0.07 |
0.13 |
5. 结论
(1) 通过实验研究，筛选出了适合用于纤维增强加砂压裂技术的最佳纤维浓度为0.3%。
(2) 从实验结果来看，支撑剂回流临界流量随闭合压力先升后降：在5~15 MPa低–中压阶段，压力压实强化纤维约束效应，临界流量上升；15 MPa左右抗回流效果最佳；15~35 MPa中–高压阶段，过度压实破坏纤维结构、引发颗粒破碎，临界流量下降。
(3) 对于40/70目陶粒，纤维添加浓度约为0.3%时，抗回流综合效果最优，尤其在低闭合压力下提升幅度巨大。对于30/50目石英砂，纤维的稳定效果存在上限，推荐添加浓度约为0.1%~0.2%，过高浓度无法带来进一步的显著收益。
(4) 本实验条件下最优纤维浓度为0.3%：该浓度下支撑剂在全压力区间均具备良好抗回流性能，可为现场压裂工程预防支撑剂回流提供技术参考。
NOTES
*通讯作者。
