1. 引言
煤矿自燃现象被视为煤矿中最为严重的灾害之一[1],据统计,在矿井火灾事故中,由煤自燃引发的比例高达90%~94% [2],特别是发生在采空区的自然发火事件,构成了矿井火灾主要的风险来源[3],对地下作业的安全构成了极大威胁,并有可能诱发诸如煤尘或瓦斯爆炸等更为严重的安全事故[4]。
1313(3)工作面作为顾桥矿生产接替的核心工作面,具有工作面宽度大、作业环境复杂、设备密集、通风条件受限等特点。在回采过程中,由于工作面宽度大,其对比普通工作面,遗煤量与浮煤厚度更多、采空区漏风通道更复杂、机电设备散热与故障风险更高,从而更易引发火灾事故。因此,针对1313(3)工作面的特殊工况,开展系统性防火技术研究具有迫切的现实意义。
2. 工作面概况
1313(3)工作面回采标高−547.2 m~−677.2 m,可采长度1212.7 m,回采面积430,508.5 m2。工作面平均煤厚4.2 m,煤层倾角3˚~8˚。
1313(3)工作面内13-1煤层,黑色,块状、粉末状,亮煤为主,镜煤等呈透镜状分布,贝壳状断口,玻璃光泽,内生裂隙发育,成分较均一,为光亮型煤。13-1煤层厚度2.6~5.8 m,平均厚度4.2 m,煤层赋存稳定,局部煤层发育1层0.2~0.5 m的泥岩夹矸。煤层产状为55~75˚∠3˚~8˚,沿巷道方向倾角为2˚~6˚,受断层影响,断层附近煤层倾角变化大。
3. 三带划分与指标气体选取
根据《顾桥煤矿13-1、11-2煤层采空区自然发火“三带”考察》(2021年9月平安煤矿瓦斯治理国家工程研究中心有限责任公司)可知,顾桥矿13-1煤工作面平均散热带为0~33.9 m,氧化带为33.9~77.7 m (宽度约43.8 m),窒息带为距工作面 > 77.7 m之后的范围。
根据《顾桥煤矿13#煤层自然发火标志气体及临界值实验研究》(2018年1月西安科技大学安全科学与工程学院煤火灾害防治教育部重点实验室)报告:当煤体温度超过70℃~80℃时,其氧化放热强度、CO产生速率、O2消耗速度以及自身升温速度均会出现显著加快的趋势。故推断顾桥13煤的临界温度范围为70℃~80℃,CO浓度可作为判断煤自燃的主要气体指标。顾桥13煤样在实验初始阶段就开始有C2H6气体,而没有C2H4气体。当氧气浓度为21%时,如果产生C2H4气体,则表明温度已经超过140℃;当氧气浓度为15%时,如果产生C2H4气体,则表明温度已经超过120℃。故C2H4作为第一辅助指标气体,C2H6作为第二辅助指标气体。
4. 综合防火技术方案
依据行业经验,采空区防火管控的重点部位在氧化带[5]。所以本方案采取的综合防治措施主要作用于1313(3)工作面采空区33.9~77.7 m范围内。
4.1. 注氮防火技术
在工作面的轨顺沿采空区、运顺沿实体侧帮部各埋设一趟注氮管路(
159 mm铁管,离地1.2 m悬挂,局部高度根据现场条件细微调整),注氮管路上安装流量计。当注氮管口埋入氧化带指定位置(充填墙向采空区方向35 m处)时,启动注氮作业;同时从主注氮管路的预留三通接口处,接设第二趟注氮管路,并将其管口布设至充填墙位置。待第二趟注氮管口埋入采空区氧化带与散热带的交界部位后,开启该管路的采空区注氮,同步接设第三趟注氮管路,且将其管口同样布设至充填墙位置。当第三趟注氮管口埋入采空区氧化带与散热带的交界部位、启动注氮作业时,立即停止第一趟管路的注氮,并在充填墙位置将该管路截断。按此流程循环操作,直至工作面回采完毕,全程落实现场挂牌管理措施。注氮管路如下图1所示。

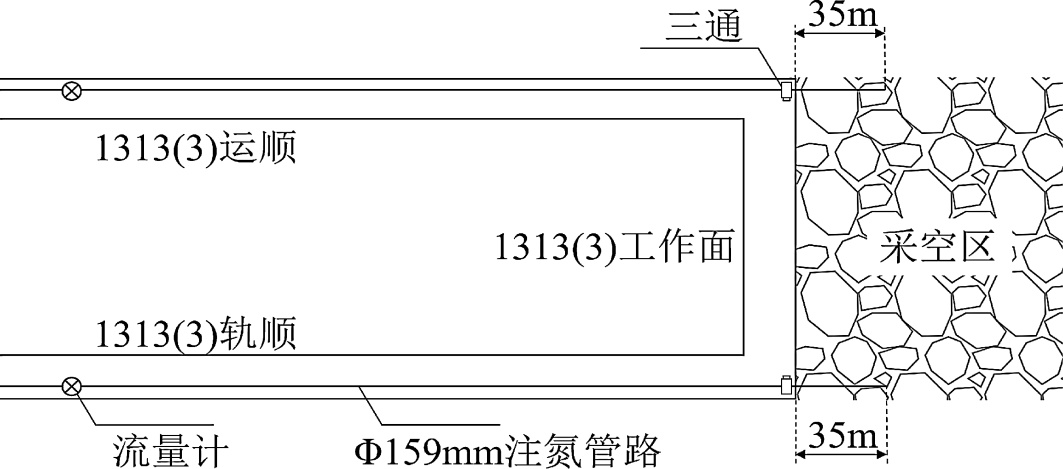

Figure 1. Schematic diagram of nitrogen injection pipeline
图1. 注氮管路示意图
采空区注氮流量
按下式(1)计算[6]。
(1)
式中,
为采空区氧化带内漏风量,以工作面配风量1%计算,
取值为10 m3/min;
为采空区氧化带内的原始氧浓度,取10%;
为采空区防火惰化指标,取7%;
为注氮防火时氮气纯度,取97%。
综合上述计算,结合国内采用注氮防灭火矿井设计生产情况、矿井注氮实际效果及一定的安全系数,并考虑地表沉降裂隙引起浅部采空区可能自燃等多种因素,确定工作面注氮量为450 m3/h (7.5 m3/min)。
4.2. 灌浆防火技术
在工作面的运顺沿采空区埋设一趟灌浆管路(
108 mm铁管,离地1.2 m悬挂,局部高度根据现场条件细微调整),灌浆管路上安装流量计。当灌浆管口埋入氧化带指定位置(充填墙向采空区方向35 m处)时,启动灌浆作业;同时从主灌浆管路的预留三通接口处,接设第二趟灌浆管路(
51 mm高压胶管),并将该管路的管口布设至充填墙位置。待第二趟灌浆管口埋入采空区氧化带与散热带的交界部位、启动采空区灌浆作业时,立即停止第一趟管路的灌浆,同时在充填墙位置将第一趟管路截断。依照上述流程循环操作,直至工作面回采完毕,全程需严格执行现场挂牌管理措施。注浆管路如下图2所示。
采空区注浆流量
按下式(2)计算[6]。
(2)

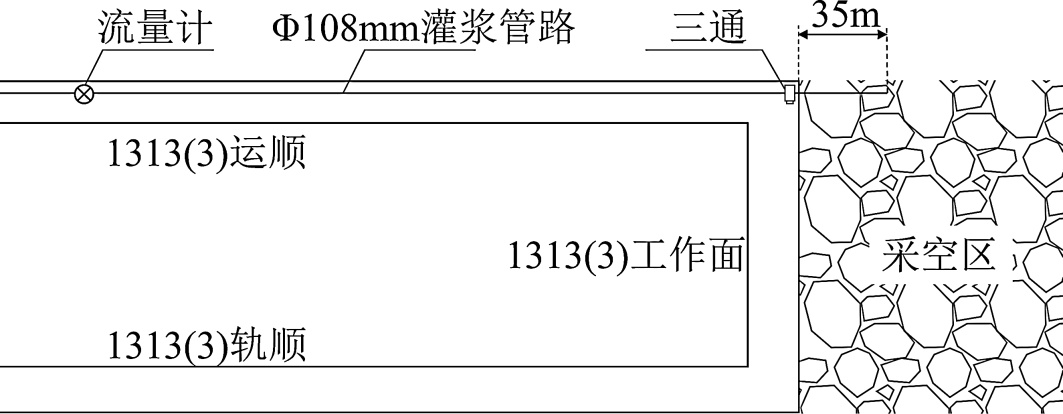

Figure 2. Schematic diagram of grouting pipeline
图2. 灌浆管路示意图
式中,
为工作面日产量,9500 t/d;
为工作面灌浆宽度,100 m;
为灌浆材料覆盖厚度,0.15 m;
、
分别为土水比倒数和浆液制成率,根据现场实际,取值为5和0.9;
为煤层密度,1.4 t/m3;
为工作面回采高度,4.2 m;
为工作面长度,355 m;
为灌浆添加剂防灭火效率因子,此次取1;
为灌注时间,6 h/d。
经计算,工作面所需的灌浆量为41 m3/h。
4.3. 采空区防火实时监测技术
为实现工作面回采期间灾害数据的预测预报,采用实时监测技术。从工作面轨顺采空区预留一趟监测管路,管路配备若干实时监测装置,实现自动连续对CH4、CO、CO2、O2、C2H4、C2H6等气体成分变化和温度的监测。管路吊挂在巷帮(悬挂高度不低于1 m),随着工作面回采每隔30 m放置监测装置,通过管路内设的数据线将采空区内灾害数据向外传输。监测管路如下图3所示。

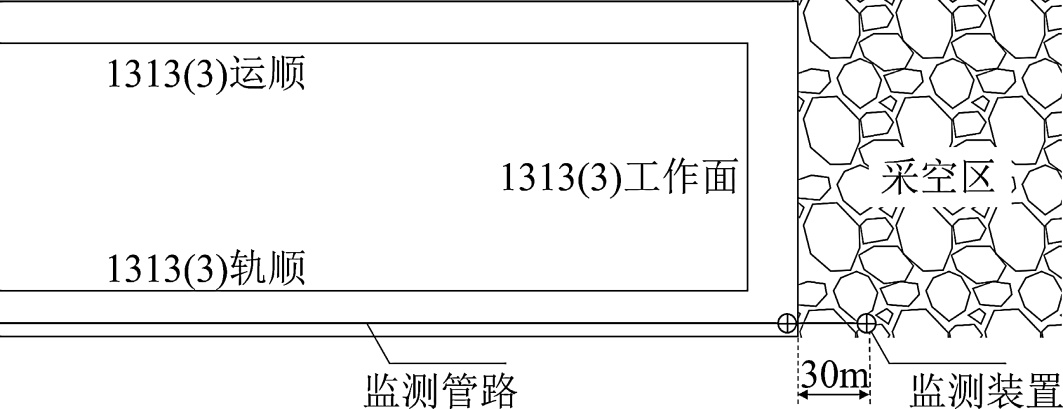

Figure 3. Schematic diagram of monitoring pipeline
图3. 监测管路示意图
加强并规范现场人员工作流程,每小班安设专职测气员检查工作面、回风隅角(墙内、外均布置测点,并挂牌管理)、回风流、采空区、抽采干管的CH4、CO2、CO、温度等参数并建立检查台账,同时测气员每小班对工作面进、回风隅角、架后及架档温度进行测定一次。随时检查工作面有无“挂汗”、高温现象,发现异常时及时汇报,并采取措施进行处理。
5. 工作面综合防火技术成果
随1313(3)工作面开始回采,实施综合防火技术方案,依次选取两台监测装置作为监测点1、2,采集监测点位置O2和CO浓度数据,如下图4、图5所示。
图中可见,随着综合防火技术方案的应用,监测点1在到达采空区深度62 m左右时,O2浓度到达8%,此时可判断已提前到达窒息带[7];由于监测点2和监测点1相距30 m,且监测点2后进入采空区,此时防火方案已实施一段时间,在其到达采空区深度56 m左右时O2浓度达到8%,进一步提前进入窒息带。

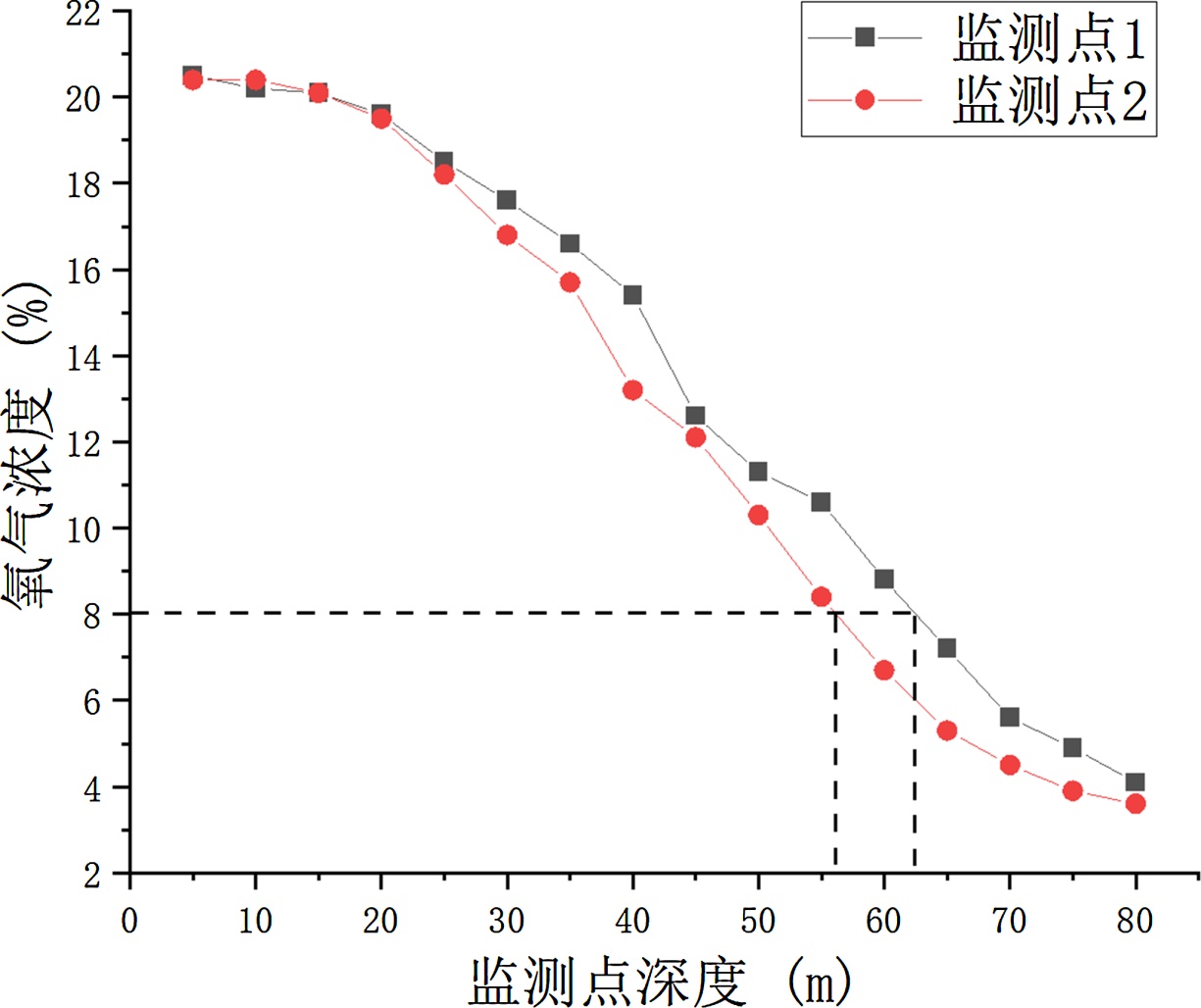

Figure 4. Monitoring point oxygen concentration curve
图4. 监测点氧气浓度曲线
Figure 5. Monitoring point carbon monoxide concentration curve
图5. 监测点一氧化碳浓度曲线
CO浓度在散热带末端达到最大,随着回采的推进和综合防火技术方案的实施,因持续注氮,CO被挤至窒息带或被稀释带走,浓度逐渐下降。
以上说明,采取综合防火技术后,大大缩短了采空区氧化带宽度达15 m以上,氧化带内CO浓度明显下降。防火方案成果显著,有效抑制了遗煤氧化,降低了采空区自然发火可能。
6. 结语
本文以顾桥煤矿1313(3)工作面为例,分析了采空区三带的划分、指标气体的选取,设计并实施了综合防火技术方案,通过对采空区内O2和CO浓度曲线的分析,展示了方案的显著成果:缩短氧化带宽度达15 m以上、有效抑制采空区内遗煤的氧化,保障了矿井安全生产。
