1. 引言
页岩气作为非常规能源的重要组成部分,其高效开发依赖于水力压裂技术的成功应用。焖井是压裂施工完成后的必要工序,其时长直接关系到压裂液在裂缝与基质间的分配平衡、气体解吸效率以及返排后的稳定产能。然而,当前焖井时间确定多基于经验判断,缺乏系统的理论支撑和定量化评价方法,导致部分气井存在焖井不足或过度焖井的情况,制约了压裂改造效果的充分发挥。
国内外学者针对页岩气井焖井机理开展了大量研究。Makhanov等(2014)通过室内实验证实毛细管自吸是压裂液进入页岩基质的主要驱动机制[1]。Fakcharoenphol等(2014)建立了考虑渗吸和裂缝闭合的数值模拟模型,将焖井过程划分为裂缝线性流、渗吸置换和压力平衡三个阶段[2]。国内方面,郭为等(2015)设计了页岩基质解吸–扩散–渗流耦合物理模拟实验,揭示了页岩基质流体流动特征以及压力传播规律[3];任岚等(2019)研究长时间焖井可能导致水锁效应,降低气相渗透率[4];廖凯等(2024)模拟了吉木萨尔页岩油焖井过程,揭示了焖井时间的时效性特征[5]。然而,现有研究多侧重于单一物理过程分析,在多阶段耦合机理和定量优化方法方面仍显不足,特别是针对常压页岩气藏的焖井时间优化研究较为缺乏。
本文基于红星地区生产实际,通过岩心自吸实验定量表征吴家坪组页岩自吸速率,结合微地震监测获取裂缝参数,建立了综合考虑裂缝闭合、基质渗流和流体吸附的焖井时间优化方程。该方程采用物质平衡原理,将压裂液总量守恒作为约束条件,通过迭代求解获得理论最优焖井时间,并开展了现场验证和参数敏感性分析,为页岩气井焖井作业提供定量化指导。
2. 研究区地质概况与生产现状
2.1. 储层特征
红星区块构造位置处于川东高陡褶皱带北斜坡部位,目的层吴家坪组埋深3300~4700 m,岩性主要为深灰色硅质页岩、含灰硅质页岩。储层物性表现为典型的“双低”特征:孔隙度平均5.8%,渗透率0.007~0.428 mD,平均0.089 mD,远低于川东盆地涪陵地区龙马溪组水平[6]。矿物组成以石英(40%~65%)和粘土矿物(20%~45%)为主,TOC含量5.3%~10.2%,Ro值2.8%~3.2%,处于过成熟阶段。与龙马溪组页岩相比,吴家坪组微裂缝发育程度低,压裂改造形成的缝网相对简单。
2.2. 压裂与试气情况
前期建产水平井采用“大液量 + 高砂比”压裂工艺,水平段长度1302~2600 m,单井压裂液量5.58~8.73万m3,平均7.12万m3,加砂强度1.5~2.8 t/m。20口井获得稳定测试产能,产量6.03 − 32.32 × 104 m3/d,平均11.95万m3/d,测试压力2.70~23.15 MPa,平均8.38 MPa。高产井主要分布在北斜坡高部位。
试气阶段累计返排率2.71%~20.19%,平均10.95%,显著低于涪陵地区30%~50%的水平[6]。气水两相流动历经低气液比、气相突破、稳定试气和管网生产四个阶段。焖井时间(溶塞 + 钻塞)平均18天(见图1),关井溶塞阶段多数井少于10天。焖井时间越长、气量突破时间越短。如图2所示,红星气井见气返排率随时间变化呈明显负相关。

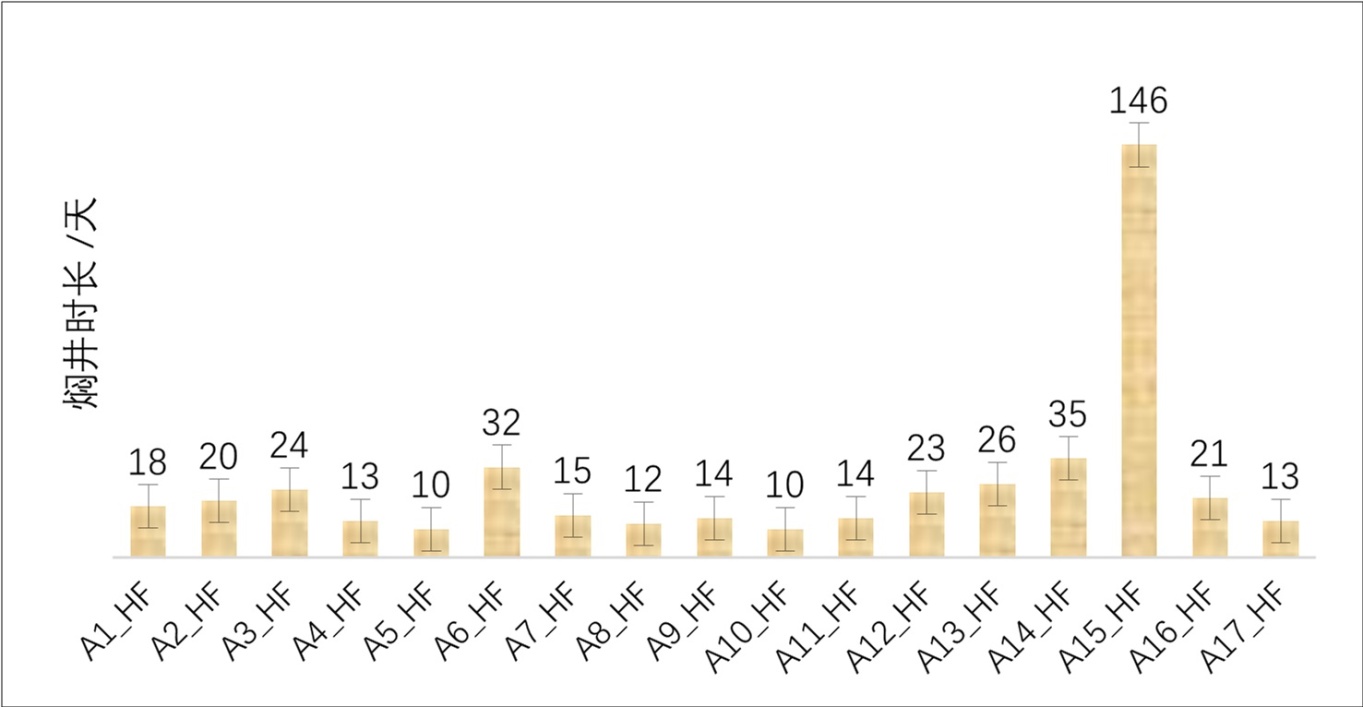

Figure 1. Statistics of soaking time of shale gas wells in Hongxing area
图1. 红星地区页岩气井焖井时间统计

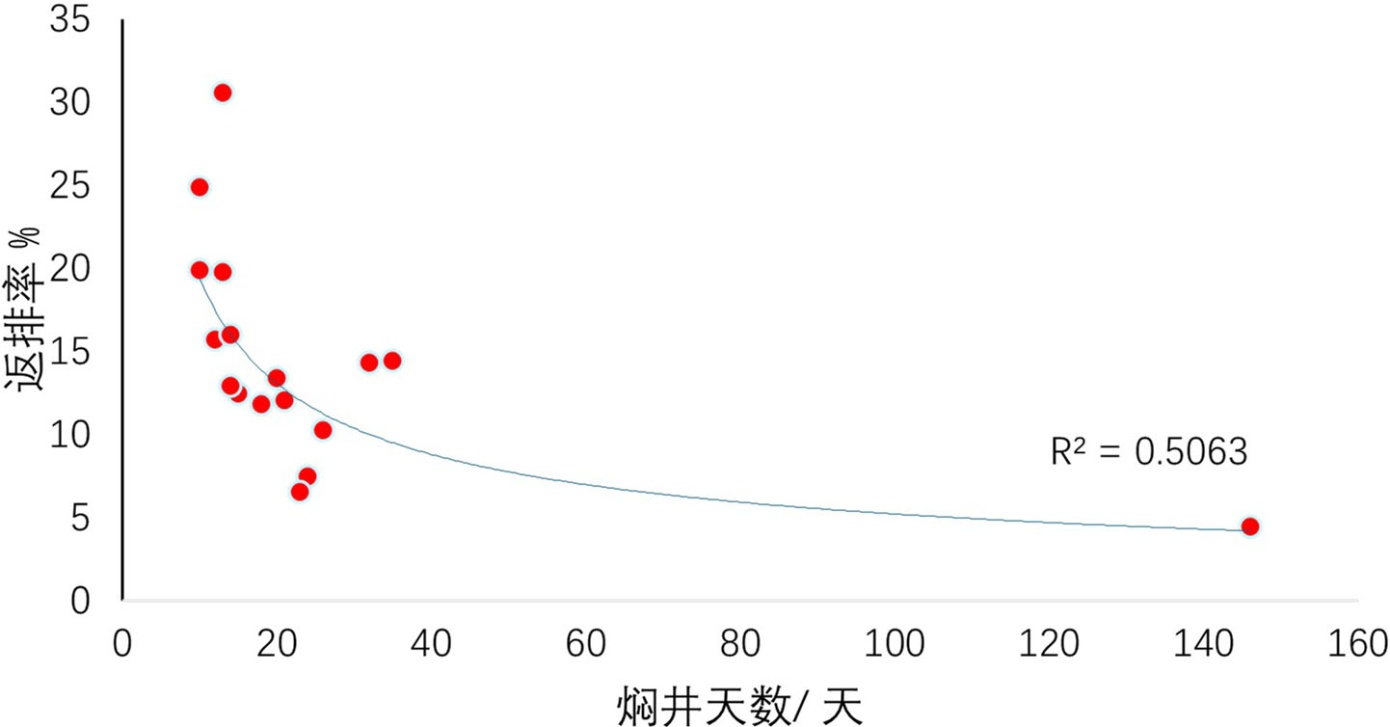

Figure 2. Correlation between soaking time and gas flowback rate of shale gas wells
图2. 页岩气井焖井时长与见气返排率相关性
3. 焖井时间优化方程建立
3.1. 焖井机理分析
根据文献调研及红星气井井底流压监测,焖井过程流体运移可划分为三个主控阶段:
(1) 裂缝闭合阶段:停泵后裂缝内流体压力迅速下降,在地应力作用下裂缝宽度减小。微地震监测显示,停泵后事件数仅为压裂期间的3%~6%,表明裂缝快速闭合。裂缝体积变化符合指数衰减规律:
(1)
式中:
为t时刻裂缝体积,m3;
为初始裂缝体积,m3;c为裂缝闭合系数,通过井口压力曲线拟合获得,红星地区c = 0.017。
(2) 渗吸置换阶段:压裂液在毛细管力驱动下从裂缝向基质渗吸,置换孔隙中的气体。基质吸液体积遵循达西定律:
(2)
式中:
为基质渗透率,mD;
为裂缝渗流面积,m²;
为压差,MPa;
为流体粘度,Pa∙s。
(3) 压力平衡阶段:当裂缝与基质压差减小至临界值,此阶段主要为岩石吸附作用后期为主流体交换速率降低,压力场趋于平衡,。
选取9块吴家坪组岩心开展自吸实验,样品井深3291~3308 m,覆盖①~⑤小层。实验结果显示:
Table 1. Data of core self-priming experiment in Hongxing area
表1. 红星地区岩心自吸实验相关数据
样号 |
渗透率/10~5 md |
渗透率增大倍数 |
孔隙度/% |
自吸水孔隙度/% |
自吸速率ml/h |
密度/g/cm3 |
1 |
1.44 |
1.50 |
0.070 |
0.239 |
0.0037 |
2.768 |
2 |
3.54 |
1.30 |
1.031 |
1.488 |
0.0392 |
2.521 |
3 |
0.02 |
3.42 |
0.709 |
0.983 |
0.0342 |
2.522 |
4 |
0.07 |
3.52 |
1.930 |
3.053 |
0.0757 |
2.530 |
5 |
0.09 |
4.55 |
2.149 |
3.032 |
0.0801 |
2.454 |
6 |
0.58 |
15.22 |
4.179 |
5.274 |
0.7449 |
2.473 |
7 |
2.59 |
0.34 |
2.389 |
0.496 |
0.0160 |
2.809 |
8 |
1.07 |
0.95 |
3.362 |
0.355 |
0.0071 |
2.828 |
9 |
0.01 |
17.66 |
0.568 |
1.470 |
0.0043 |
2.663 |
③④小层为主力产层,如表1所示,自吸速率相对较高但仍显著低于涪陵龙马溪组(0.125)。对自吸曲线进行拟合,建立速率与时间的对数关系:
③小层:
,
;
④小层:
,
。
实验证实吴家坪组页岩低渗透、小孔隙特征导致自吸速度慢,部分样品20天后吸水仍未饱和,需要更长焖井时间以促进压裂液充分进入基质。
3.2. 焖井时间方程
基于物质平衡原理,压裂液入井总量等于t时刻在裂缝、基质和吸附状态的总和:
(3)
其中吸附质量为:
(4)
代入各项表达式,得到焖井时间优化方程:
(5)
参数确定方法:
初始裂缝体积:基于微地震解释,采用平板模型
,红星地区典型值:缝长250 m、缝高27 m、缝宽85 m,
为主裂缝启闭因子,值为0.05,计算得28687 m3;
渗流面积:
,考虑裂缝闭合导致的面积减小;
基质渗透率:采用试井解释结果,8口井双孔介质模型解释渗透率0.008~0.218 mD;
改造体积:
,其中
为气井水平段平均长度;
自吸速率:根据岩心实验结果,按③④小层厚度加权平均。
该方程为超越方程,采用牛顿–拉夫逊迭代法求解,迭代收敛条件
天。
4. 应用与验证
4.1. 计算结果
选取4口具有微地震监测资料的气井精确计算,其余4口采用体积压裂平均估算值,应用优化方程计算理论焖井时间:
Table 2. Statistical table of calculation data for soaking time of shale gas wells
表2. 相关页岩气井焖井时长计算数据统计表
井名 |
目的层岩性 |
主要穿行层位 |
埋深 |
平均长度 |
平均宽度 |
平均高度 |
基质渗透率 |
总液量 |
焖井时长 |
HYAHF |
硅质泥页岩 |
③上~③中 |
3981 m |
246 |
85 |
27 |
0.075 |
55,801 |
747 h |
HYBHF |
硅质页岩 |
③上~④中 |
4221 m |
303 |
118 |
36 |
0.028 |
84,327 |
1078 h |
HYCHF |
硅质页岩 |
③中 |
4285 m |
245 |
92 |
33 |
0.117 |
66,831 |
1158 h |
HYDHF |
硅质页岩 |
③上~④中 |
4285 m |
292 |
133 |
31 |
0.036 |
62,829 |
317 h |
HYEHF |
硅质页岩 |
③中 |
4285 m |
250 |
85 |
27 |
0.0394 |
55,801 |
826 h |
HYFHF |
硅质页岩 |
③中 |
4285 m |
250 |
85 |
27 |
0.108 |
67,397 |
962 h |
HYGHF |
硅质页岩 |
③上~④中 |
4285 m |
250 |
85 |
27 |
0.0077 |
62,255 |
631 h |
HYHHF |
硅质页岩 |
③上~④中 |
4285 m |
250 |
85 |
27 |
0.054 |
61,881 |
813 h |
计算结果表明,理论焖井时间13.2~44.9天,平均34天,明显长于实际平均值23天。HYBHF因压裂液量大(8.4万方)、改造体积大需要45天;HYGHF虽然渗透率极低(0.007 mD)但液量适中,仅需13天。
4.2. 模型验证
建立实际焖井天数与投产压力与百万方压降交会图,焖井时间均表现出二项式曲线先增加后减小峰值特征,如图3所示。

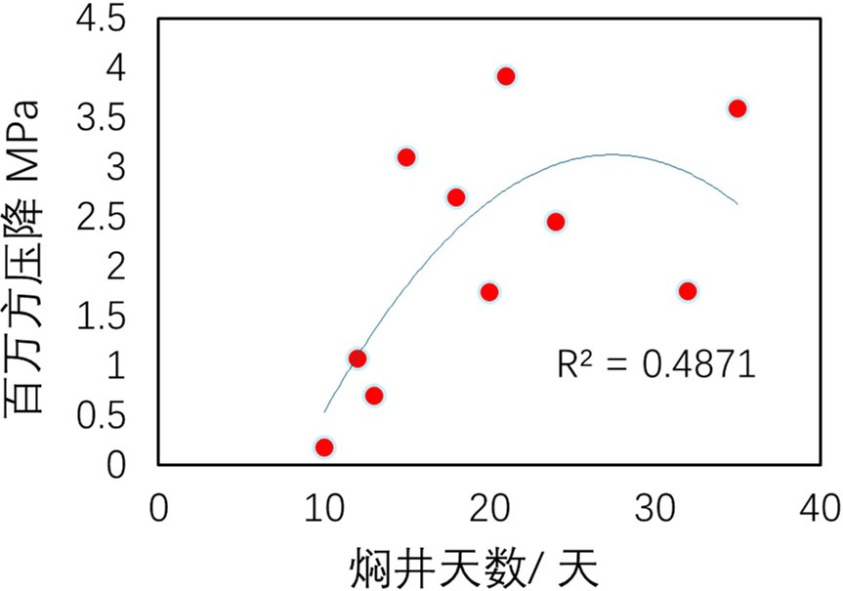

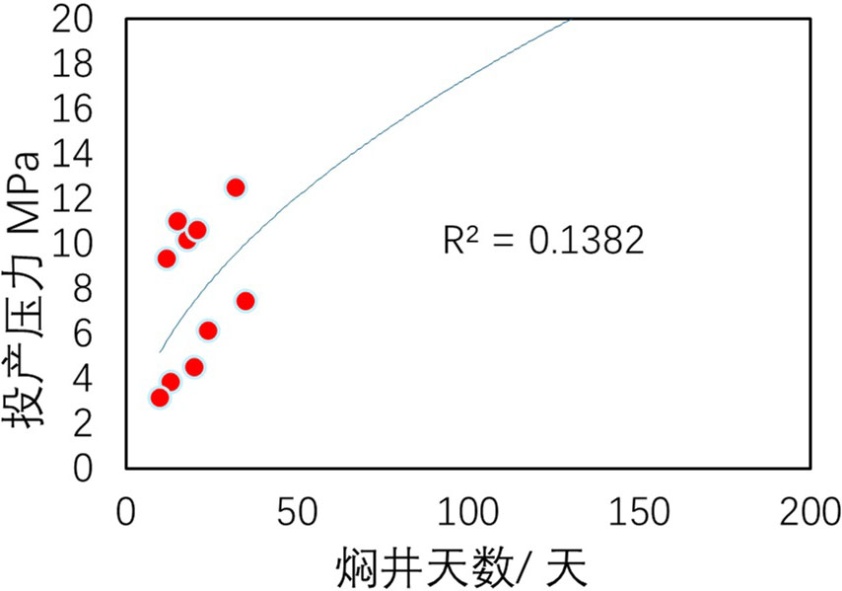

Figure 3. Correlation diagram of soaking time with production pressure and million-square pressure drop
图3. 焖井时长与投产压力、百万方压降相关性图
1) 投产压力验证:建立理论与实际焖井时间差值
与投产压力的关系,R2 = 0.71,呈显著正相关(见图4)。交会图中嵌入局部图为理论投产压力和理论压降示意图。理论差值越大,投产压力越高,说明实际焖井不足导致压力恢复不充分。例如HYBHF实际焖井15天、理论45天,差值30天,投产压力16.02 MPa;HYEHF实际8天、理论约35天,差值27天,投产压力23.15 MPa (全区最高)。
2) 百万方压降验证:
与百万方压降负相关(R2 = 0.45),理论差值大的井压降小,表明延长焖井有利于稳产。
投产压力、百分万压降呈现明显单峰递增特征,表明实际焖井时间为达值曲线极点,需进一步延长焖井时间,与公式计算结果吻合度较高。

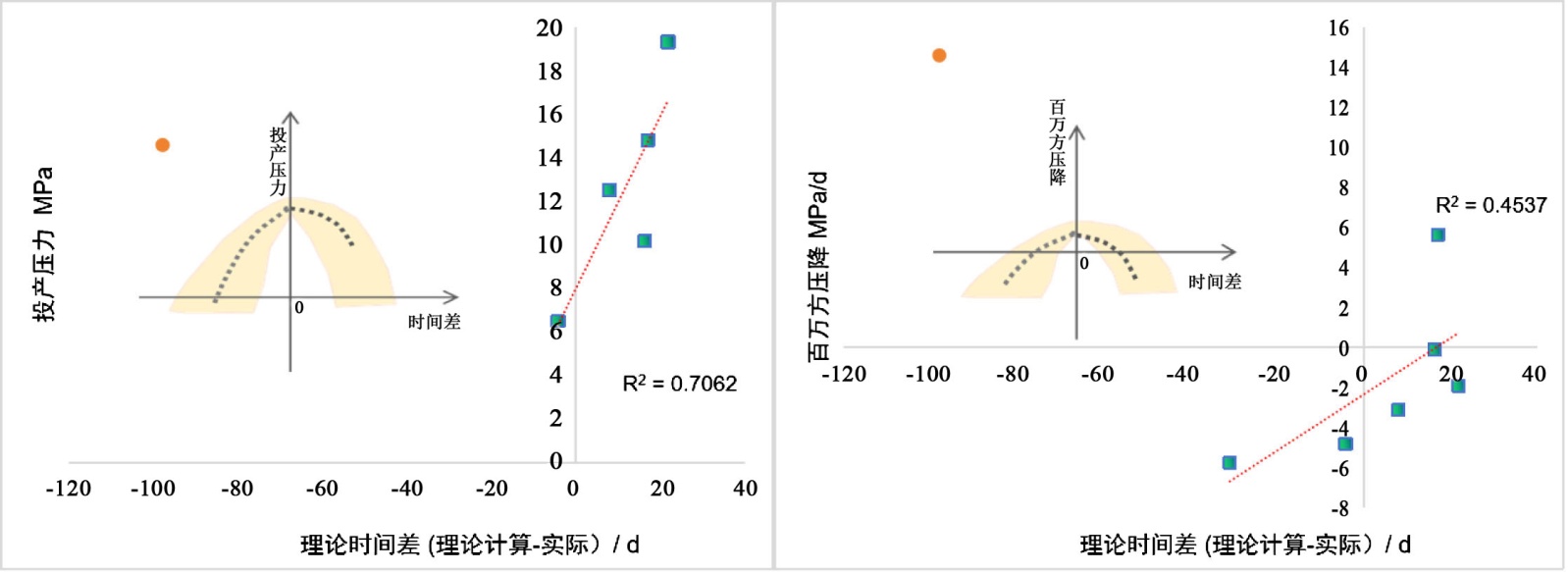

Figure 4. The correlation between the theoretical time difference of the soaking time and the production pressure and the million-square pressure drop
图4. 焖井时长理论时间差与投产压力、百万方压降相关性图
4.3. 参数敏感性分析
开展焖井时间与地质工程参数的相关性分析(图5):压裂液量:R2 = 0.42,正相关性最强,液量每增加1万方,焖井时间延长约3.5天;泥质含量:R2 = 0.29,正相关,泥质含量高的层段自吸速度慢,需要更长时间;孔隙度:R2 = 0.24,负相关,孔隙度大的储层连通性好,压力平衡快;渗透率:呈复杂非线性关系,极低渗透率(<0.01 mD)时基质吸液能力弱,焖井时间反而缩短。

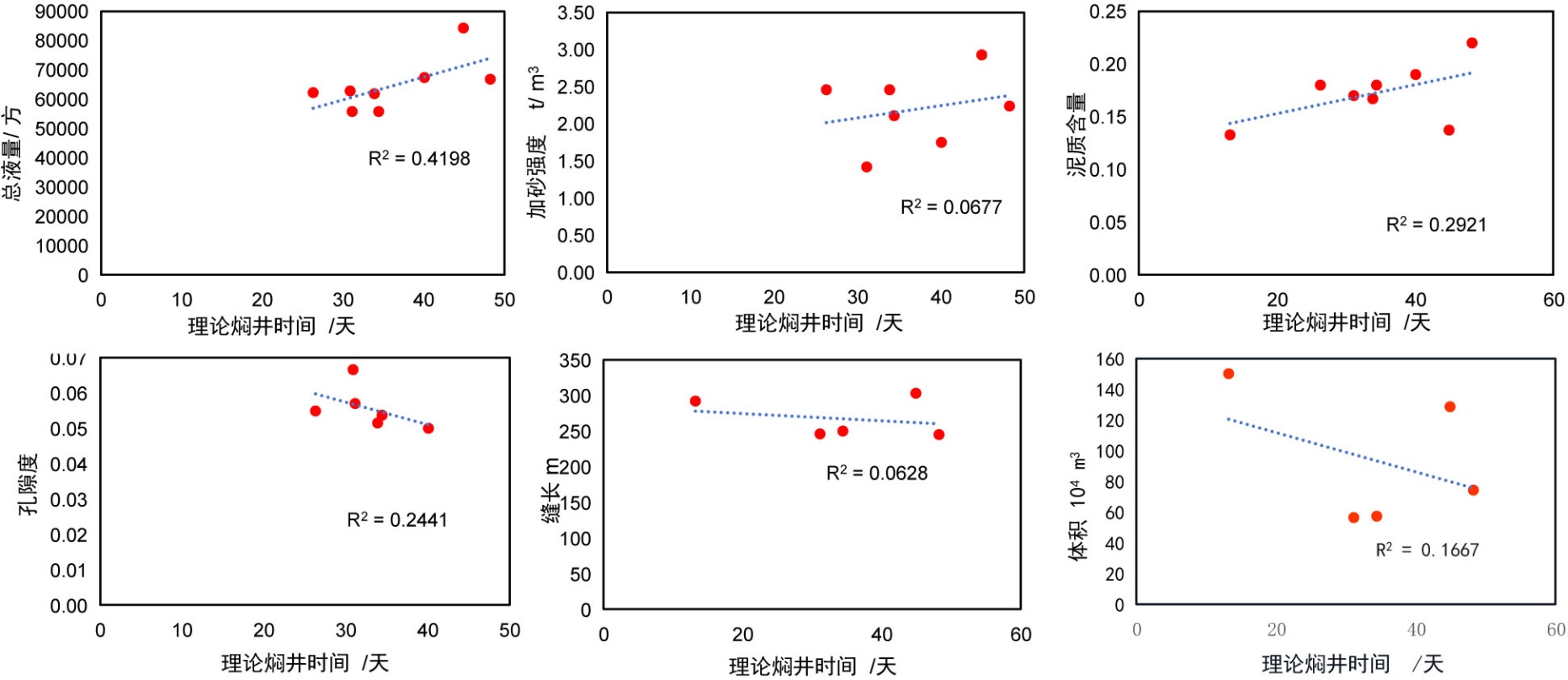

Figure 5. Correlation analysis between soaking time and geological engineering parameters
图5. 焖井时间与地质工程参数的相关性分析
4.4. 建立了两套快速计算图版
图版1:孔隙度–泥质含量–焖井时间三维关系图(图6),通过已知孔隙度(4.5%~8.5%)和泥质含量(0.05~0.20)直接读取焖井时间(导眼井参考图版);

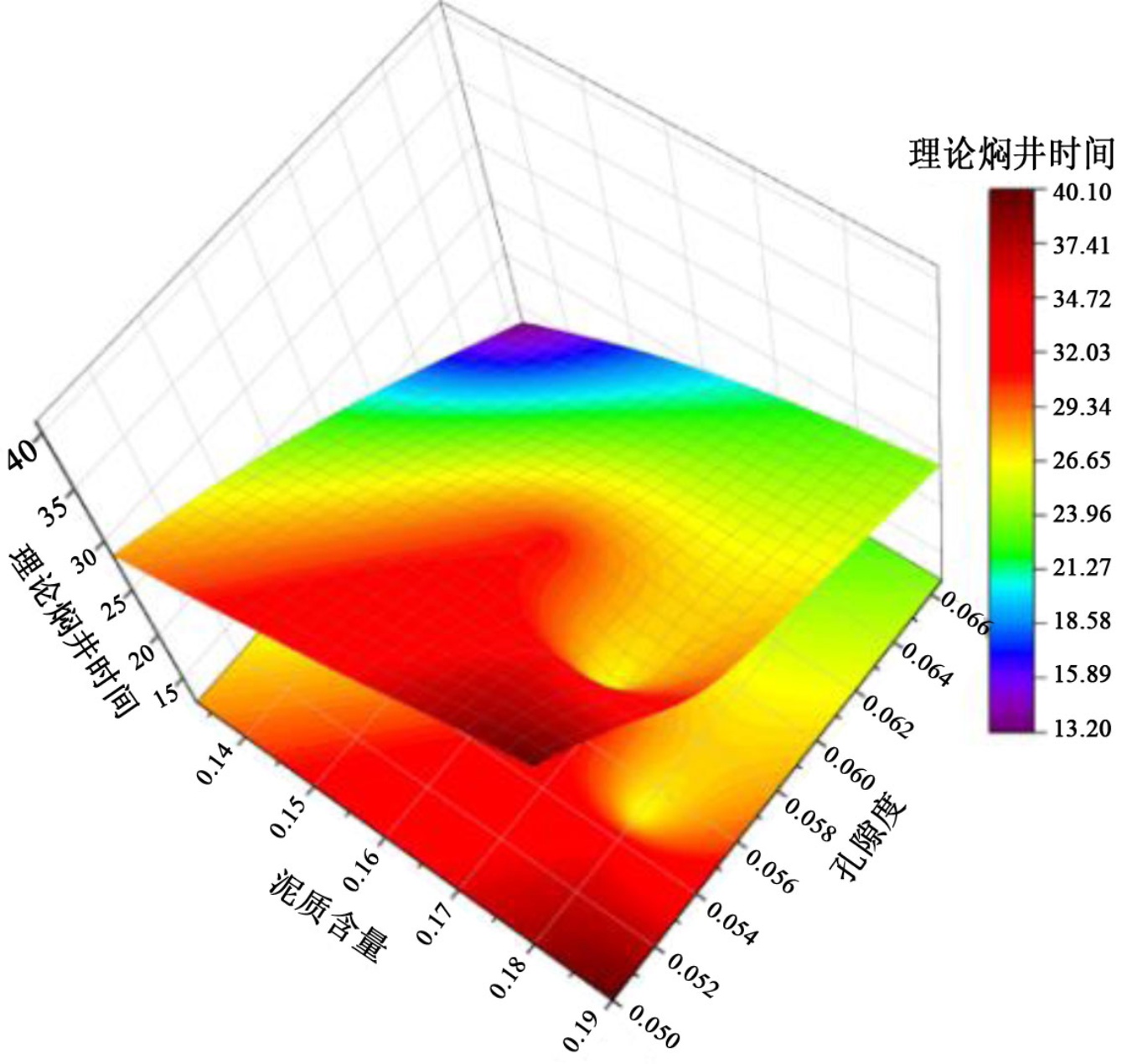

Figure 6. Three-dimensional relationship diagram of porosity-mud content-soaking time
图6. 孔隙度–泥质含量–焖井时间三维关系图

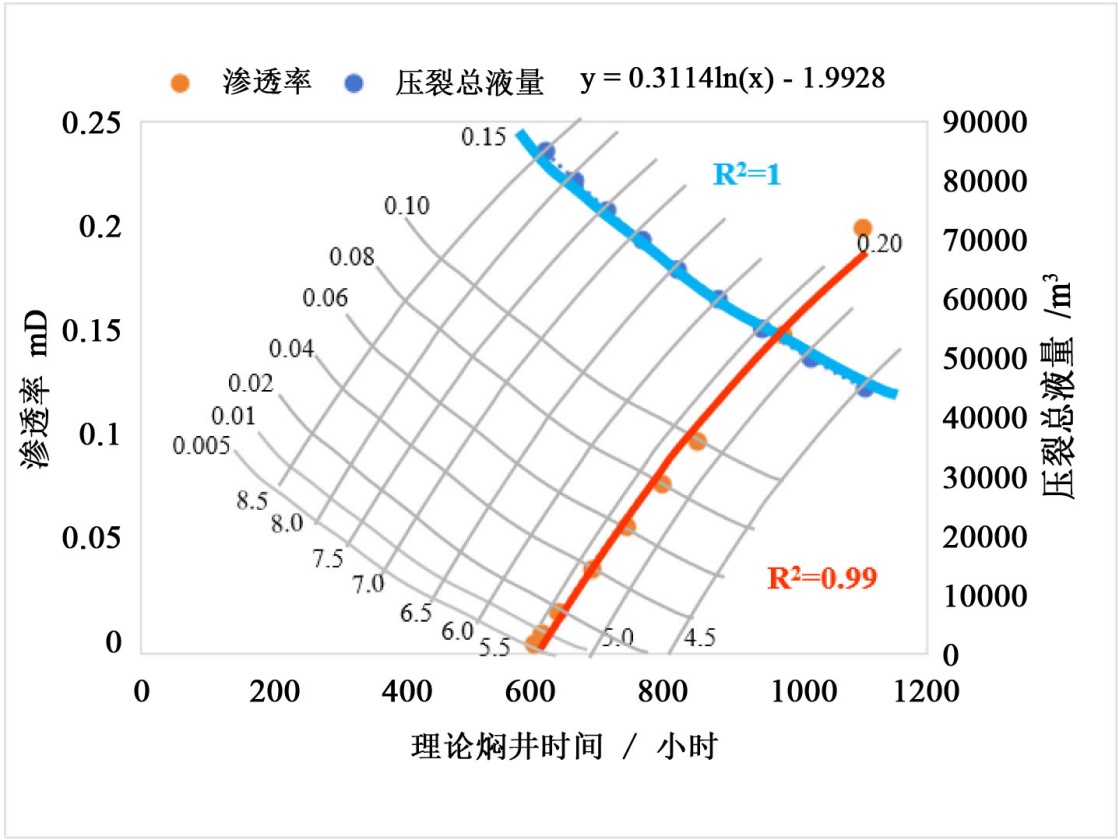

Figure 7. Permeability-fracturing fluid volume-well soaking time calculation chart
图7. 渗透率–压裂液量–焖井时间计算图版
图版2:渗透率–压裂液量–焖井时间计算图版(图7),适用于红星地区水平井、常规压裂工艺条件,压裂液量5.5~7.0万方、渗透率0.01~0.20 mD范围内使用,R2分别达0.99和1.00。
5. 结论与建议
(1) 红星地区页岩气井目前焖井时间普遍偏短。统计分析显示单井平均焖井23天,理论最优值平均34天,表明改造体积内压力场尚未达到再平衡状态。
(2) 建立的“物质平衡法 + 自吸速率”焖井时间优化方程综合考虑了裂缝闭合、基质渗流和流体吸附三个阶段,计算结果13.2~44.9天。方程采用微地震监测参数、试井解释渗透率和岩心实验自吸速率,物理意义明确。
(3) 模型验证表明,理论时间差与投产压力、百万方压降的相关系数分别达0.71和0.45,证实了方程的可靠性。红页5HF焖井40天接近理论值34天,获得高产稳产效果。
(4) 参数敏感性分析揭示焖井时间与压裂液量、泥质含量呈正相关,与孔隙度呈负相关。建立的计算图版可快速预测不同地质条件下的最优焖井时间。
