1. 引言
光子数可分辨探测器(Photon Number Resolving Detector, PNRD)不仅继承了传统单光子探测器的高灵敏度与低噪声特性,更能解析入射光子的数量,如单光子至数十光子量级,突破了传统器件仅能判断“有/无”光子的二元响应局限。在量子通信[1]、激光雷达[2]及生物检测[3]领域展现出独特价值。作为光子数可分辨(Photon Number Resolving, PNR)探测领域的主要手段之一,超导纳米线单光子探测器性能优越,如中国科学院上海微系统与信息技术研究所的李浩、尤立星团队通过64通道的多线并行设计和三明治式夹层结构,实现了最高90%的探测效率和61光子的分辨能力[4]。该器件成功应用于量子计算和深空激光通信,但其仍面临低温依赖性强(2.3 K以下)、多通道集成复杂度高、纳米线制造工艺良率不足及实际应用中背景噪声干扰等问题。相比之下,硅光电倍增管(Silicon Photomultiplier, SiPM)通过集成数千个独立盖革模式雪崩光电二极管(Avalanche Photodiode, APD)微单元,利用雪崩信号的线性叠加特性,可在室温(−10℃至+40℃)和低偏置电压(<60 V)条件下直接输出与光子数线性相关的电信号,实现实时光子数分辨,同时兼具>40%光子探测效率和强抗电磁干扰特性。SiPM无需复杂淬灭电路或低温系统的设计,显著降低了系统成本与集成难度,成为当前光子数可分辨探测领域最具实用价值的技术选择之一。
SiPM通常工作于盖革模式(Geiger mode),即通过施加高于雪崩击穿电压的反向偏压实现单光子灵敏探测[5]。在光子响应过程中,雪崩电流通过串联大阻值电阻产生压降以淬灭雪崩,但该机制导致器件恢复时间显著延长,使时间达数百纳秒至微秒,严重制约其在高速PNR探测中的应用。为突破这一限制,当前研究聚焦于电路层面对SiPM输出信号的优化,以实现SiPM的高速探测。例如,日本Akiba团队通过1.5 GHz带宽高频电路设计和动态基线校正技术,在单光子探测领域实现突破性进展:系统可分辨2.6个光子级别的微弱信号,时间抖动低至<10 ps,在−20℃制冷条件暗计数率控制在<100 cps。该方案结合实时噪声抑制算法与机器学习分类模型,显著提升了光子数分辨能力,但受限于复杂后处理算法及高功耗制冷模块,适用于高精度量子通信与激光雷达等非实时场景[6]。中国科学院刘欣缘团队针对SiPM在激光雷达多光子响应场景,建立光子事件响应模型,系统解析脉冲堆叠引发的屏蔽与触发机制。通过鉴别阈值优化算法实现动态范围扩展,在多光子条件下实现线性响应,动态范围覆盖单光子至数十光子量级,但高光子通量下仍存在脉冲堆叠引发的波形失真问题[7]。上海理工大学孙颖等提出200 MHz正弦门控与自平衡技术联合方案,结合低通滤波将容性尖峰噪声抑制至热噪声水平,在40 MHz激光重复频率下实现最高14个光子的分辨性能,但高频门控电路显著增加了系统复杂度[8],上述案例介绍了对SiPM光子数可分辨性能的改善研究,但是都难以兼顾高频率与宽动态范围,限制了器件的PNR性能。
针对上述问题,我们提出一种基于高通滤波放大器的SiPM信号处理方案,通过减少雪崩信号下降时间以缩短下降时间,提升系统对高频光子事件的响应能力。同时,系统研究了示波器垂直分辨率设置对信号采集质量及光子数分辨性能的影响,揭示了信号动态范围与PNR精度的内在关联,为SiPM光子数分辨系统的设计与优化提供理论依据。
2. 基于SiPM的光子数可分辨探测方案设计
2.1. SiPM光子数可分辨探测原理
SiPM由呈矩阵排列的APD单元并联构成。各APD单元阳极均集成淬灭电阻RQ,其微观结构如图1(a)所示。当光子入射触发APD单元产生雪崩效应时,淬灭电阻通过动态压降调控倍增过程,有效抑制自持放电现象,从而避免因载流子持续倍增引发的结区热损伤。
SiPM中的APD单元的等效电路如图1(b)所示[9]。在此等效电路中,APD的结电容Cd初始时处于
的偏置电压下,而图中所示的概念性开关K处于断开状态。一旦耗尽层内产生电子–空穴对,开关K闭合,Cd开始通过APD的等效串联电阻
放电[10]。同时,Cd两端的电位差
相对于击穿电压
呈指数衰减。
的降低削弱了雪崩过程,导致Cd的放电电流减小。根据APD等效电路的放电电流回路和充电电流回路,可建立以下关系式描述通过Cd的净电流
:
(1)
由于两个回路的电流方向相反,净电流
将沿两个电流回路中电流较强方向流动。若在某一时刻
满足
,且淬灭电阻
过小,与
同等量级,则充电电流持续流入Cd并通过
维持放电,形成平衡状态,导致淬灭过程无法发生。相反,若
足够大,使得来自
的电流无法维持Cd的放电,雪崩过程将被淬灭。当放电耗尽至最低点时,雪崩终止,概念性开关K断开。随后,通过
流入Cd的充电电流将其两端电压恢复至
,为下一次雪崩做好准备,就是雪崩的抑制(淬灭)过程。
(a) (b)
Figure 1. (a, b) SiPM structure diagram, equivalent circuit diagram of the APD unit
图1. (a, b) SiPM结构图、APD单元等效电路图
由上述APD单元的抑制过程可知,结电容Cd通过
充电的过程为恢复时间,其由时间常数τ (
)决定,其值直接影响到SiPM对高频光信号的响应性能[11]。为了缩短雪崩信号的恢复时间,我们在SiPM后接入RC时间常数远小于SiPM的高通滤波放大器,通过一阶高通滤波和运算放大器的组合,减少其雪崩信号的下降时间[12]。高通放大电路的原理图如图2所示,该电路由
和
为构成高通滤波模块,配合运算放大器构成了增益可控的高通滤波放大电路。
Figure 2. High-pass filter amplifier circuit schematic
图2. 高通滤波放大电路原理图
高通滤波电路旨在降低SiPM的等效电容来缩短其下降时间,放大电路则补偿增益损失。接入一阶高通滤波电路前后,雪崩信号的输出脉冲波形如图3所示。
Figure 3. Dynamic response comparison of APD avalanche signals through high-pass filtering amplification circuit
图3. 通过高通滤波放大电路的APD雪崩信号对比图
经过处理的SiPM下降时间
遵循下式:
(2)
式中
是高通滤波放大器的截止频率,
是APD的恢复带宽,他们的计算方式如下:
(3)
(4)
基于上述分析,通过优化RC参数配置,在保证雪崩信号和增益的完整性情况下,尽可能减少SiPM的下降时间,以实现对SiPM高频响应性能的改善。
2.2. SiPM光子数可分辨探测方案设计
图4所示为基于被动抑制原理的探测电路架构[13]。实验选用型号为Hamamatsu S13362-3050DG的SiPM,其关键参数为:有效感光面积3 × 3 mm2,3600个APD微元,74%的填充因子及320 pF的结电容。SiPM工作原理包含三级调控机制:1) 高压偏置源HV通过淬灭电阻阵列向APD网络提供反向偏置,其中保护电阻R1起到限流保护的作用;2) 雪崩电流在淬灭电阻RQ上产生非线性压降,形成动态电势差VAPD = HV − Iavalanche × RQ,实现雪崩过程的淬灭;3) 阳极电流经采样电阻RL转换为电压信号[12],通过高通滤波放大器和低噪声放大器两级调理后,最终由数字存储示波器完成波形捕获与量化分析。
Figure 4. Diagram of experimental device: SG: signal generator/PL: 483 nm Picosecond Pulsed laser/VOA: Variable optical attenuator/COL: Collimating Lens/LNA: Low-Noise Radio Frequency Amplifier/HPFA: High-Pass Filter Amplifier/DR: Darkroom/OSC: Oscilloscope
图4. 实验装置图:SG:低频信号发生器、PL:483 nm皮秒脉冲激光器、VOA:可调光衰减器、COL:准直器、LNA:低噪声射频放大器、HPFA:高通滤波放大器、DR:暗室、OSC:示波器
实验方案首先是由信号发生器输出两路10 MHz的同步触发信号,分别驱动皮秒脉冲激光器(波长483 nm,脉宽100 ps)与示波器时基。基于S13362-3050DG型SiPM在450 nm处的峰值响应特性,激光波长选在可见光敏感区。经过可调光衰减器衰减后的激光经光纤准直器形成Φ2.0 mm的平顶光斑,与SiPM的感光区实现空间匹配。SiPM输出信号通过高通滤波放大改善波形拖尾后[14],再经低噪声射频放大器(带宽1 GHz)放大,最终由示波器采集数据[15]。数字示波器采用KEYSIGHT MSOS404A型数字示波器,其带宽为4 GHz,单通道最大采样率可达20 Gsa/s,在有一路通道连接同步触发信号时,雪崩波形采样通道的采样率最高可达10 Gsa/s,可以满足采样需求。
SiPM输出的信号幅度可以由所有光子的幅度叠加表示,即n光子产生的光生信号幅度是符合泊松分布的,表达式如下:
(5)
式中
是n光子激发的雪崩信号幅值V分布的概率,
表示单脉冲中平均光子数为μ时包含n光子的概率,其公式如下式:
(6)
本研究基于电脉冲幅度统计法建立SiPM光子分辨模型:通过提取输出信号幅值分布特征,采用多峰高斯拟合确定各光子事件对应的电脉冲中心幅值与分布宽度,进而计算光子数概率分布。实验通过动态调整高斯分布特征参数,结合最小二乘法优化拟合曲线与实际数据的匹配度,最终在拟合残差收敛至阈值以下时获得最优解。通过对比高通放大电路接入前后的光子分布特征差异,评估雪崩信号下降时间对PNR性能的影响。
3. 基于SiPM的光子数可分辨探测的性能测试
3.1. 响应带宽
响应带宽作为SiPM的参数之一,反映了其高频性能,主要由雪崩的上升时间
和下降时间
决定。S13362-3050DG型SiPM理论上升时间为0.2 ns,远小于其下降时间。因此其响应带宽主要由下降时间主导。
雪崩信号下降时间定义为:雪崩电流从峰值幅值的90%衰减至10%所需的时长
,其物理本质由淬灭电阻
与结电容Cd构成的RC时间常数τ主导,过长的下降时间将引发脉冲堆积效应,导致光子计数率受限及动态范围收窄。实验将经过调制的激光衰减到合适水平,在相同的入射光子数条件下,对比测试高通滤波电路接入前后的雪崩信号下降时间,入射光重复频率为10 MHz,波长为483 nm,示波器采样率为10 GSa/s。如图5(a)和图5(b)所示,接入高通滤波后下降时间由50.4 ns缩短至3.7 ns,根据带宽和下降时间的关系公式
可计算得出对应的响应带宽从6.94 MHz提升至94.59 MHz。该结果验证了高通滤波放大电路通过压缩时间常数τ,提升了SiPM的高频响应性能。
(a)
(a)
Figure 5. Waveform comparison of avalanche signals with/without high-pass filtering amplification circuit (a) Without HPFA circuit; (b) With HPFA circuit
图5. 基于高通放大电路的雪崩信号波形对比(a) 无高通滤波放大电路;(b) 含高通滤波放大电路
3.2. PNR性能
SiPM输出脉冲幅度与其探测到的光子数在动态范围内呈线性响应,实验通过调节可调光衰减器改变入射光单脉冲平均光子数μ,分别测试在接入高通放大电路前后SiPM的最大可分辨光子数。示波器在10 GSa/s采样率和1 M存储深度设置的条件下运行,此时入射光为重复频率10 MHz,波长483 nm的脉冲光,通过MATLAB上位机程序采集300屏示波器数据并提取其中的雪崩脉冲的幅度值,结合示波器垂直分辨率设定幅度区间,构建具有离散峰值的雪崩脉冲幅度分布直方图,并进行拟合处理,结果如图6所示。
图6光子数分布曲线直观揭示了SiPM的多光子分辨机制,各离散峰对应特定光子数事件,如0光子、1光子、2光子等。对比实验表明,引入高通滤波放大电路后,有效抑制相邻光子峰间的重叠效应,系统动态范围有所扩展。原始系统图6(a)显示因雪崩拖尾限制,最大可分辨光子数止于11光子,且峰间存在显著交叠;优化系统如图6(b)显示通过信号整形将可分辨光子数提升至25光子。该结果验证了高通滤波放大电路对雪崩信号下降时间的整形以及对SiPM动态边界的拓展效应。
(a) 无高通放大电路光子数分布图
(b) 含高通放大电路光子数分布图
Figure 6. Photon number statistics comparison (a) Without HPFA circuit; (b) With HPFA circuit
图6. 光子数分布图对比(a) 无高通放大电路;(b) 含高通放大电路
4. 示波器垂直分辨率设置对SiPM性能的影响
4.1. 不同示波器垂直分辨率设置下的数据采集
在PNR应用中,SiPM的性能不仅取决于其自身响应时间,还与信号采集系统的参数配置相关。光子数分布特性直接由雪崩信号幅度分布决定,示波器垂直分辨率的设置能够有效影响雪崩信号幅度的采集,进而影响最终的光子数分辨效果。为定量评估垂直分辨率设置对分辨性能的影响,我们在483 nm、10 MHz脉冲激光激励下,在10 GSa/s采样率下通过调节示波器垂直幅度参数改变采样的垂直分辨率,采集SiPM输出雪崩信号并构建光子数分布直方图。

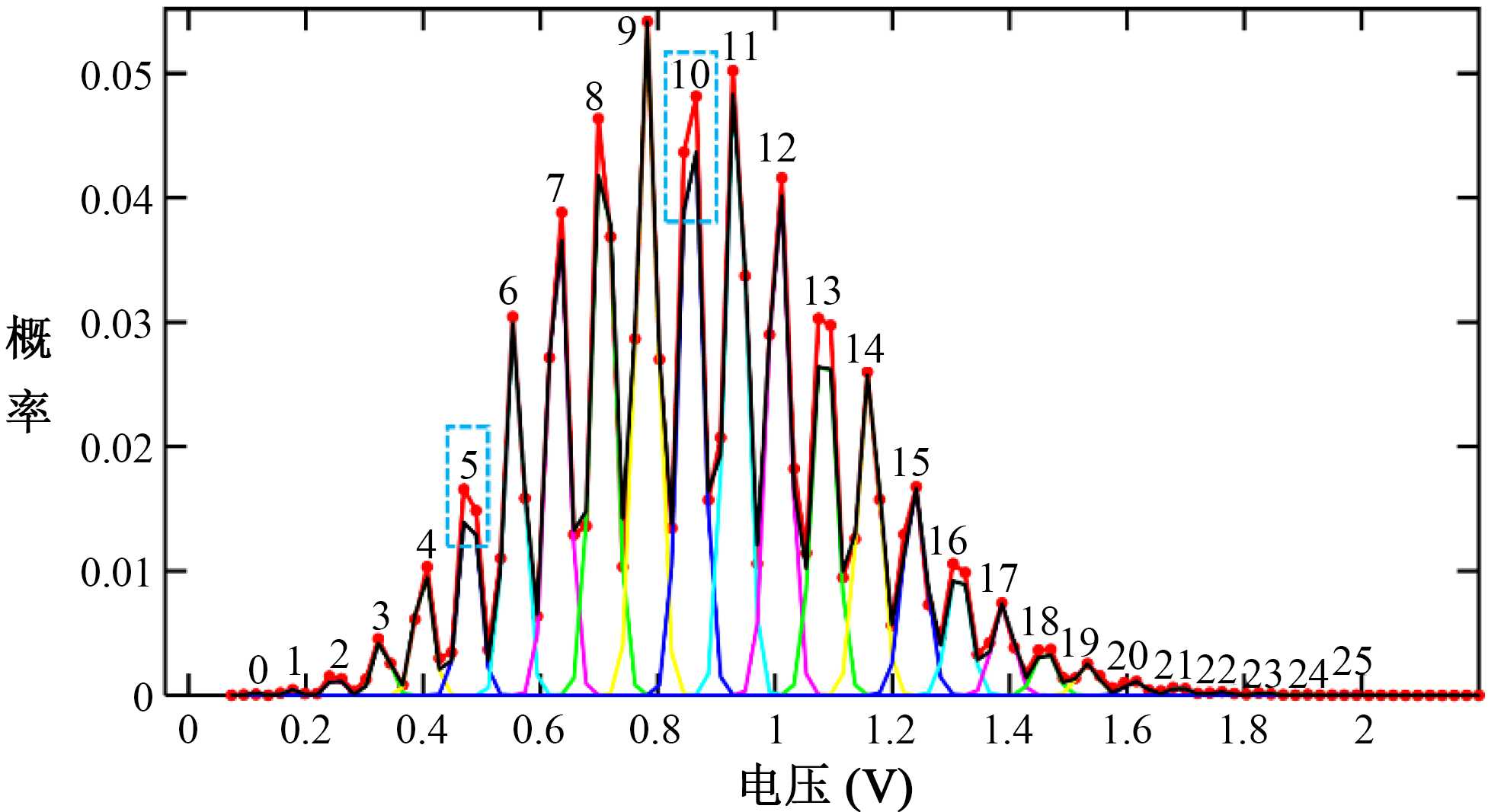

在上述实验条件下,SiPM雪崩峰值幅度约为2.3 V。在确保示波器动态范围完全覆盖雪崩脉冲的前提下,逐步降低雪崩信号在示波器采集窗口的占比,设计了300~800 mV/div的6组垂直刻度参数开展对比测试,对应的垂直分辨率区间为3.95 mV~10.54 mV。对应的示波器采样范围是2.4 V~6.4 V,数据拟合结果如图7(a~e)所示。结果表明,当入射平均光子数水平保持稳定时,系统最大可分辨光子数稳定在25个。但随着示波器垂直刻度增加,相邻光子数对应的雪崩信号幅值分布交叠概率增加,导致拟合的曲线与实际曲线的重合度逐渐降低,表现为部分光子峰的波峰和波谷曲线呈现平坦化,如图7(f) 800 mV/div设置下的5光子和10光子等。实验结果表明,增大垂直刻度会降低示波器的垂直采样率,劣化信号幅度的量化精度,导致相邻光子事件的统计分布产生混叠效应。
(a) 300 mV/div采集幅度设置
(b) 400 mV/div采集幅度设置
(c) 500 mV/div采集幅度设置
(d) 600 mV/div采集幅度设置
(e) 700 mV/div采集幅度设置
(f) 800 mV/div采集幅度设置
Figure 7. (a~f) distribution of avalanche amplitudes under different oscilloscope amplitude settings
图7. (a~f) 在不同示波器幅度设置下的雪崩幅度分布图
4.2. 不同示波器垂直分辨率设置下的光子数分辨系数
为定量评估不同示波器垂直分辨率设置下的光子数分辨效果,引入光子数分辨系数作为评价指标。示波器采集实验数据后得到的光子数分辨拟合图是由不同高斯曲线构成,每条高斯曲线下面积表示该光子的概率。高斯曲线的半高宽为该光子的标准差,高斯曲线中心对应的电压幅值为该光子的中心峰值电压。光子数分辨系数定义为光子数分辨效果拟合图中某光子的高斯曲线半高宽与其相邻光子间峰值中心电压之差的比值,如下式。
(7)
式中
为光子数分辨系数;
为i光子对应光子数分辨拟合图中该光子高斯曲线的半高宽;
为i光子与j光子间的中心电压之差,对应光子数分辨拟合图中相邻两光子的高斯曲线峰对应的中心电压幅值之差。光子数分辨系数越小,说明对应的光子数分辨效果越好,因为这表明系统在抑制噪声(半高宽降低)和增强信号分离度(中心电压差升高)两方面达到更优平衡。
Table 1. Mean and standard deviation of photon number resolving coefficients
表1. 光子数分辨系数的平均值和标准差
垂直分辨率设置 |
平均值 |
标准差 |
3.95 mV |
0.408359 |
0.061329 |
5.27 mV |
0.390232 |
0.061943 |
6.59 mV |
0.397487 |
0.065740 |
7.90 mV |
0.407190 |
0.062302 |
9.22 mV |
0.437803 |
0.054016 |
10.54 mV |
0.453199 |
0.062245 |
我们计算了3.1节所示不同垂直分辨率设置下各个光子峰对应的光子数分辨系数,并对其平均值与标准差进行了分析,从集中趋势和离散程度两方面进一步探究示波器垂直分辨率设置对光子数分辨性能的影响,结果见表1。表1中数据显示:5.27 mV垂直分辨率设置下光子数分辨系数平均值最低为0.390232,表明该条件下整体光子数分辨能力最优;当垂直分辨率设置增至6.59~10.54 mV时,分辨系数平均值随垂直分辨率增大呈上升趋势,分辨性能逐步下降。离散性方面,除9.22 mV组外,其余组别标准差均维持相近水平。而9.22 mV组虽达到最低标准差0.054016,但其平均值显著偏高为0.437803,导致了整体分辨性能的劣化。
结合3.1节和3.2节,在示波器垂直分辨率设置的选择上,应在示波器采样范围大于雪崩信号峰值幅度的情况下,选择合适的垂直采样分辨率,提高对雪崩脉冲的采样精度,从而提升光子数分辨效果。5.27 mV设置下垂直分辨率最高,但雪崩信号幅度与示波器采样范围相近,导致采样动态范围受限。在6.59~10.54 mV设置下,示波器垂直采样率逐渐降低,信号动态范围增大,雪崩信号占比变小,易造成采样误差。经过多次信号采样分析,在5.27 mV的采样垂直分辨率设置下,不仅呈现最低的分辨系数,同时也能保持采样的稳定性,是提升光子数分辨可靠性的理想选择。
5. 结论
本研究提出基于被动淬灭电路与高通滤波放大技术协同作用的SiPM的PNR性能增强方案,将雪崩信号下降时间从50.4 ns减小至3.7 ns,拓展了其频率响应范围。在激光重复频率为10 MHz,激光波长483 nm的实验条件下,系统最大可分辨光子数由11提升至25,实现动态范围倍增。通过系统分析示波器垂直刻度参数与光子数分辨系数的量化关联,证实选择合适的示波器垂直分辨率范围可适当提升光子数分辨效果。本实验从信号处理优化与采集参数配置两个维度,为高性能光子数分辨探测系统的工程实现提供理论支撑与设计参考。
