1. 引言
重庆直辖市位于四川盆地东部，区域内群山环绕，丘陵起伏延绵，长江、嘉陵江交汇贯穿全境，整个地形地貌较为复杂险峻。而重庆江北机场位于重庆市渝北区境内，四面环山，属于浅丘陵地形。机场跑道的南北两头及东侧均为地形低洼而潮湿的地形槽，植被茂盛，导致冬季多雾，1993~2022年平均雾日为69.9天。由大雾造成的大范围低能见度天气严重影响飞机的飞行安全和航班正点率。因此，准确预报辐射雾天气的生消过程一直是民航气象从业者的难点。
微波辐射仪是用微波进行遥感，从而对地物进行探测的微波接收机，它可以自动连续测量、监视天气的演变过程，为预报员提供实时大气的温湿数据；其中就包括风温时序图、液态水廓线、液态水路径(LWP)、综合水汽含量(IWV)等产品，它们可以辅助预报员对雾天的温湿情况进行分析[1]。因此，微波辐射计资料对预测大雾天气的应用已越来越受重视，国内学者也广泛应用。张伦畅等验证了微波辐射计与探空资料的有效性与可靠性[2]；伍一等利用微波辐射计分析了成都双流机场2019~2020年初的辐射雾中跑道视程的变化特征[3]；桑林等在大兴机场一次辐射平流雾中用微波辐射计分析了该过程的水汽输送机逆温等要素分布[4]；方莎莎等基于微波辐射计资料对武汉市冬季典型大雾个例进行了探测分析[5]；娄淑娟等针对北京市冬季一次雾过程使用微波辐射计从湿度条件、温度廓线等方面进行了分析[6]。以上研究充分说明微波辐射计在雾的探测分析方面有重要作用。
2023年12月9日，重庆江北机场在07:18~10:14 (北京时)出现辐射大雾天气，能见度最低200米，RVR最低125米。由于前期数值模式与实况偏差较大，导致对夜间辐射降温程度出现偏差。微波辐射计在探测雾天时具有一定优越性。因此，本文将重点利用微波辐射计资料对2023年12月9日晨间出现的辐射雾个例进行复盘分析讨论，为后续如何利用微波辐射计对大雾天气预报进行辅助订正提供科学依据。
2. 资料与方法
2.1. 微波辐射计简介
微波辐射仪是一种用来接收在天线视场范围内的各种物体自身所辐射、散射或反射的微波噪声能量，并把它等效变换成黑体温度表示出来的一种无源微波遥感电子仪器[7]。江北机场微波辐射计为采用北京爱尔达公司生产Airda-HTG4型地基多通道微波辐射计(以下简称HTG4)。
2.2. 数据方法
本文首先基于重庆江北机场历史观测资料(1993~2022年)对本场出现大雾天气(能见度VIS小于1 KM)进行基础的数理统计分析。其次将重点利用本场的微波辐射计探空资料对2023年12月9日晨间出现的辐射雾个例进行应用分析(下文中没特别说明的地方均为北京时)。
3. 结果分析
3.1. 江北机场大雾天气统计
3.1.1. 造成低能见度的主要天气现象
根据图1表明近30年来影响机场能见度的主要天气现象是雾和降水，其他天气现象极少。其中雾日数2074天，占比58.8% (辐射雾占比30%)；雨日数1123天，占比31.8%；毛毛雨日数321天，占比9.1%；雪日数11天，占比0.3%。可见，辐射雾是造成重庆江北机场低能见度天气的主要原因。
Figure 1. Frequency of days with visibility below 1 km caused by different weather phenomena (1993~2022)
图1. 各天气现象引起能见度小于1 km的日数频率(1993~2022年)
3.1.2. 平均每年雾日数逐月变化
Figure 2. Monthly variations in mean annual fog days during 1993~2022 and 2018~2022
图2. 1993~2022年与2018~2022年平均每年雾日数逐月变化
根据图2，重庆江北机场1993~2022年平均总雾日数为69.9天。其中最易发生在10~1月，雾日总数为35.1天，占全年雾日总数的50%。雾日数最多为12月的10.5天，最少的为8月的2.3天。从季节差异来看，冬季(12月、1~2月)最多，为25.4天，占全年的36%；秋季(9~11月)次之，为19.2天，占全年的27.4%；夏(6~8月)、春季(3~5月)最少，为12.8天和12.5天。将过去30年与近5年大雾发生次数进行对比，从年平均雾日数来看，近年呈显著减少趋势，最近5年(2018~2022年)年平均雾日数已下降至14.4天。近5年(2018~2022年)每月的雾日数也都有大幅度下降，其中11月最高，仅有2.6天，其他月份保持在1天左右，8月没有出现。
3.1.3. 大雾持续时间差异
图3表示平均每年能见度小于1 km时，大雾在不同持续时间段出现的次数。由图可知，大雾在持续时间为0~1小时段内出现的次数最多，达到22.5次；其次为持续2~4小时和1~2小时，出现次数分别为13.8次和13.4次；超过24小时出现次数最少，为1.2次。

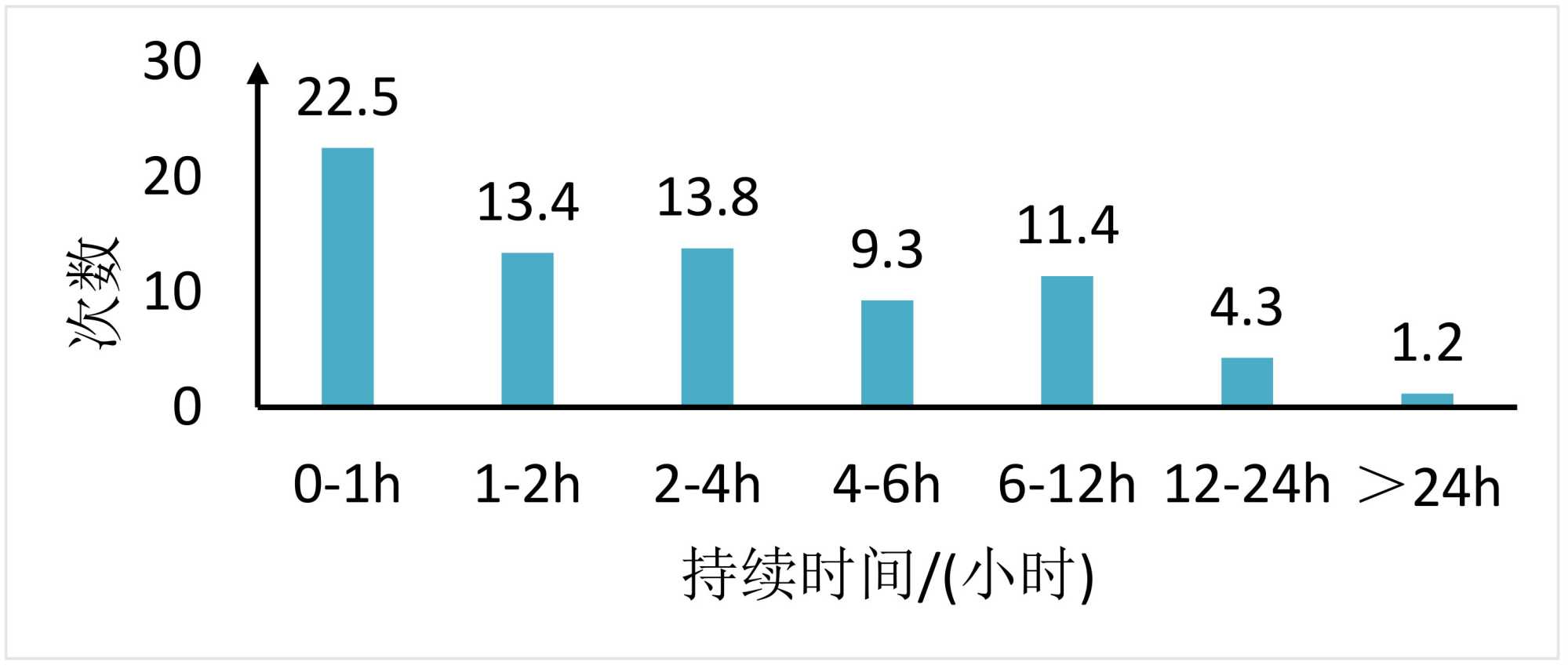

Figure 3. Frequency of dense fog occurrence by duration period
图3. 大雾不同持续时间出现次数
3.2. 微波辐射计资料分析
3.2.1. 12月9日辐射雾天气过程回顾
刘德等对重庆雾的天气成因进行了分析，并指出辐射雾的形成机制依赖于晴夜、微风、近地面有充沛的水汽以及逆温层的形成[8]。因此下文将结合天气形势以及微波辐射计基于上述要素的探测资料进行重点分析。从形势上看(图略)，12月8日20时的500 hPa重庆上空以偏西气流为主，上游有浅槽活动；700 hPa重庆偏北地区有小高压，机场上空有西南气流，能分析出切变；而850 hPa以偏南气流为主。因此，从形势上看夜间有上云趋势。结合探空图(图4)来看整层湿度大，80%以上，近地面整体风速较小。表1给出8日夜间到9日上午的观测纪要记录(此表中记录时间为UTC世界时)，从表中可知8日夜间11~12时天空逐渐拉开，有7个量的高积云，随后云层不断抬升，云量逐渐减少，直到8日19时左右近乎碧空。夜间气温一直递减，8日17时已降至空气饱和，相对湿度达到100%，但此时本场并没有起雾，下文基于微波辐射计资料的分析将解释这一现象。随着温度的逐渐降低，水汽开始凝结，能见度逐渐下降。日出前后，近地面水汽蒸发加大，水汽含量上升。图5为本场基准观测点大气透射仪探测的跑道视程与人工观测能见度的对比变化趋势图(UTC时间)，可以看出从23时开始能见度逐渐向1000米以下发展，此时跑道视程同步呈现迅速下跌趋势，辐射雾天气逐渐形成；00时能见度降至200米，跑道视程跌为300 m，是辐射雾最浓的时刻。随后，云层增加(表1)反而不利于雾消散，大雾持续至将近9日03时，辐射雾才开始消散，能见度及跑道视程均抬升至1000 m以上。图6为基于EC数值预报的12月8日08时初始场的渝北站未来48小时垂直剖面图，从图中可分析出8日夜间20时后至9日早间09时(图中矩形红框区域所示)，机场附近空中水汽含量充沛，约6000米高度下相对湿度均在80%以上且湿层连续，提示阴天的可能性较大，这与前面提到的辐射雾形成基本条件不符。此次过程的数值模式预报资料与表1统计的实况差距较大，尤其是针对夜间消云时间，数值预报产品出现了漏报，导致当日值班人员盲目相信数值预报产品而漏报了9日早间的大雾天气。
Figure 4. Aerological diagram of Shapingba Station at 20:00 on 8 December
图4. 12月8日20时沙坪坝站探空图
Figure 5. Comparative trend chart of runway visual range (RVR) measured by the transmissometer at the reference observation site versus manual visibility observations (UTC time)
图5. 本场基准观测点大气透射仪探测的跑道视程与人工观测能见度的对比变化趋势图(UTC时间)
Figure 6. Vertical cross-section of wind profiles (units: m/s), temperature (red contours, units: ˚C), relative humidity (green shading, units: %), and vertical velocity (black contours, units: Pa/s) over the next 48 hours at Yubei Station, based on the EC model initial field at 08:00 UTC on 8 December
图6. 基于EC模式的12月8日08时初始场的渝北站未来48小时垂直剖面的风廓线(单位：m/s)、温度(红色等值线，单位：℃)、相对湿度(绿色色斑，单位：%)和垂直速度(黑色等值线，单位：Pa/s)
Table 1. Hourly synoptic records at Chongqing Jiangbei Airport from 11:00 UTC on 8 December to 04:00 UTC on 9 December 2023
表1. 重庆江北机场2023年12月8日11：00~9日04:00逐时天气纪要
时次(UTC时间) |
能见度 |
天气现象 |
云况 |
温度 |
露点 |
相对湿度 |
11 |
3000 |
BR |
7AC4500 |
13.3 |
9.9 |
80 |
12 |
3500 |
BR |
7AC4800 |
13.6 |
10.4 |
81 |
13 |
3500 |
BR |
2AC4500 4Ci6000 |
12.7 |
10.9 |
89 |
14 |
3500 |
BR |
4Ci6000 |
13.1 |
10.6 |
85 |
15 |
3500 |
BR |
3Ci6000 |
11.9 |
10.9 |
94 |
16 |
3000 |
BR |
3Ci6000 |
12.1 |
11.1 |
94 |
17 |
3000 |
BR |
3Ci6000 |
11.5 |
11.5 |
100 |
18 |
2800 |
BR |
3Ci6000 |
11.1 |
11.1 |
100 |
19 |
2500 |
BR |
1Ci6000 |
10.8 |
10.8 |
100 |
20 |
1800 |
BR |
1Ci6000 |
10.5 |
10.5 |
100 |
21 |
1800 |
BR |
2Ci6000 |
9.5 |
9.5 |
100 |
22 |
1800 |
BR |
2Ci6000 |
9.7 |
9.7 |
100 |
23 |
1200 |
BR BCFG |
2Fs150 2Ci6000 |
9.5 |
9.5 |
100 |
续表
00 |
200 |
FG |
FG60 |
8.8 |
8.8 |
100 |
01 |
200 |
FG |
FG60 |
9.9 |
9.9 |
100 |
02 |
600 |
FG |
4Fs60 5Sc600 8Sc1200 |
11 |
11 |
100 |
03 |
1100 |
BR |
3Fs90 4Sc600 8Sc1200 |
11.5 |
11.5 |
100 |
04 |
1300 |
BR |
2Fs60 3Sc900 8Sc1400 |
12.4 |
11.9 |
97 |
注：其中能见度、天气现象、云况为观测员人工观测；温度、露点、相对湿度为本场基准观测点的单点器测数据；纪要栏时间均为世界时，能见度和云高单位：m，温度和露点单位：℃，相对湿度单位：%。
3.2.2. 垂直温度廓线分析
由垂直温度廓线(图7，图中红色虚线圆圈为逆温层位置，UTC时间)分析可知，8日20:00时(图7(a))，在本场上空1000~2000 m高度开始有逆温层出现，但此时逆温差仅为0.8℃，逆温强度为0.08℃/100m，近地面有微弱逆温出现；21:00时(图7(b))，垂直高度120 m以下开始出现逆温层，逆温层由高空开始向近地层发展，逆温差达到1.6℃，逆温强度为1.33℃/100m；22:00~23:00近地面逆温层维持，逆温厚度约达150 m，逆温强度为0.72℃/100m，有利于近地层的水汽保持饱和状态，为雾的形成创造条件，同时，结合表1中的实况要素演变来看，该时段的能见度由1800 m降为1200 m，是辐射雾形成的初始阶段；00:00~02:00 (图7(e)~(g))期间本场能见度均低于1000 m，近地面逆温层厚度依然处于维持状态均保持在200m以下，逆温强度达1.59℃/100m，且00:00时的逆温层在1000~2000 m高度也有微弱发展，是逆温层最厚的时段，而此时刻的能见度亦达到当日最低值200 m，辐射雾在增浓过程中是水汽液化的过程，而液化过程是放热性质的，因此逆温强度亦能达到峰值；03:00~05:00近地面逆温差逐渐减小，期间逆温强度均小于0.65℃/100m逆温层在05:00时已经完全消失，对应能见度也从03:00时抬升至1000 m以上，辐射雾天气结束。图8给出了近地面逆温及逆温层厚度的逐小时变化折线图，该图更为直观地显示出辐射雾在初生、发展、结束时逆温层厚度与逆温差的变化关系，即：22:00~23:00逆近地面温层开始出现，逆温差有所增大，为辐射雾的初生阶段；23:00~00:00逆温差和逆温层厚度迅速增大，均达到波峰，能见度也在此期间迅速下降至最低值；00:00~02:00逆温差及逆温层厚度均开始减小，但整个过程中逆温差依然大于1℃，能见度在200~600 m之间波动；02:00后逆温层厚度继续减小，在04:00后逆温层趋近消失，但03:00~04:00期间逆温差却出现升高的趋势，结合纪要记录分析应该是空中出现了600~1200 m的层积云，此现象并没有导致能见度下降，而是整体缓慢抬升；因此，可以看出辐射雾的发展与逆温层厚度增加以及逆温差增大的时间段关系较大，能见度最小的时段出现在逆温差和逆温层厚度最大的时间点附近。
3.2.3. 湿度条件分析
图9为基于微波辐射计的江北机场出雾前后空中湿度的变化情况，根据图7(a) (UTC时间)可以看出，在8日20:00前本场上空的高湿区主要集中在3000~8000 m高度，相对湿度达80%，说明在此之前空中有一定的保温效果，使近地层的降温率较慢，不利于近地层大范围的辐射降温使湿度饱和，这也解释了实况天气纪要在8日17:00水汽就达到饱和却没有起雾的原因；20:00后，空中的高湿区逐渐向近地层发展，2000 m以下区域的湿度迅速增大，相对湿度达80%~90%，说明近地层的大面积辐射降温过程开始启动；9日00:00~02:00 (图7(b))期间，近地层2000 m以下的相对湿度进一步增大，达到100%的饱和状态，与本场起雾的时段较为吻合；9日02:00后，近地层的相对湿度以及湿层厚度开始逐渐减小，本场能见度也在此后开始上升至1000 m以上，辐射雾开始消散。
Figure 7. Vertical temperature profiles from microwave radiometer at Jiangbei Airport from 20:00 UTC on 8 December 2023 to 05:00 UTC on 9 December 2023 (Red dashed circles in the figure denote temperature inversion layers, Unit: ˚C, UTC time)
图7. 江北机场2023年12月8日20:00~9日05:00微波辐射计垂直温度廓线(图中红色虚线圆圈为逆温区域，单位：℃，UTC时间)
Figure 8. Microwave radiometer-based variations in temperature inversion intensity and layer thickness at Jiangbei Airport from 20:00 on 8 December 2023 to 04:00 on 9 December 2023 (UTC time)
图8. 基于微波辐射计的江北机场2023年12月8日20:00~9日04:00逆温差及逆温厚度变化(UTC时间)
Figure 9. Vertical time-height profile of relative humidity measured by the microwave radiometer at Jiangbei Airport from 00:00 UTC 8 December to 24:00 UTC 9 December, 2023 (UTC time)
图9. 江北机场2023年12月8日00:00~9日24:00微波辐射计垂直方向相对湿度随时间的变化(UTC时间)
3.2.4. 液态水路径分析
郭丽君等认为液态水含量在一定程度上能代表雾层的厚度，液态水越高则雾层越厚，持续时间也越长[9]。此次雾过程微波辐射计的液态水路径大值区(图10红色虚线圆圈，UTC时间)在03:00时附近才出现，滞后于大雾最浓时间约3 h。这也从侧面说明此次雾过程液态水的直接贡献较小，更多的还是辐射降温引起湿度饱和，是一次典型的辐射雾天气过程。而03:00时液态水含量达到一大值与本场上空云量增多能较好对应，说明水汽的直接平流输送在空中。
Figure 10. Liquid water path (LWP) derived from microwave radiometer at Jiangbei Airport (00:00~24:00 UTC, 9 December 2023) (UTC time)
图10. 江北机场2023年12月9日00:00~24:00微波辐射计液态水路径(UTC时间)
4. 结论与展望
通过对重庆江北机场2023年12月9日的天气背景和微波辐射计资料进行分析，可以得出以下结论：
1. 此次大雾过程是一次典型地面长波辐射冷却引起的辐射雾天气过程，微波辐射计的温度廓线产品在本场辐射雾开始前3 h便能率先探测到逆温层从高空逐渐移向地面并在开始前1 h探测到近地面逆温逐渐加强的过程，在实际工作中可以指导预报员根据温度廓线来分析辐射雾开始前的逆温形成情况，特别是近地面逆温强度超过1℃/100m时，就应考虑辐射雾的初生可能；辐射雾最浓时，逆温差与逆温厚度也达到峰值，与之有较好的对应关系，该案例的逆温强度峰值达1.59℃/100m；辐射雾结束期间也伴随逆温形势的减弱，微波辐射计亦能探测到其变化。整个变化过程与能见度演变及大气透射仪跑道视程的变化基本同步，也从侧面印证了其探测准确性。
2. 微波辐射计的垂直相对湿度产品也较好地反映了湿区由高空转向近地面的过程，在辐射雾开始前3 h便探测到高空高湿区向地面发展的过程，在起雾阶段也探测出水汽的饱和维持状态；辐射雾消散时，近地面相对湿度也逐渐减小。
3. 在实际工作中，预报员在分析了天气形势后可以多留意微波辐射计探测资料中的要素转折点、峰值点等来帮助判断此类辐射雾天气的初生、发展、消散时段，特别是数值预报产品与实际天气形势误差较大时，微波辐射计可以起到较好的纠错能力，从而及时帮助预报员修订预报结论、提供更优质的航空气象服务。
4. 目前该微波辐射计仅能扫描机场小范围的垂直温度廓线等产品，未来随着上游自动站微波辐射计组网的完善，可以进一步提前分析上游地区大气要素的变化情况，以便进一步提高预报提前量。
