高关水库优化设计及运行水位动态调控研究

Optimal Design and Dynamic Control of Water Level in Gaoguan Reservoir

摘要: 高关水库的原设计洪水偏大导致蓄满率偏低，防洪与兴利矛盾突出。本文基于复核设计洪水成果，采用调洪演算法推求汛限水位等特征值，评估汛限水位调整对供水和发电效益的提升作用。在确保防洪标准不变的前提下，主汛期和前后汛期的汛限水位可调整为119.50 m和120.50 m。采用1972~2023年日流量系列进行模拟调度，年均弃水量和发电量分别减少了1196万m³和增发117万kW·h。在实际运行调度中，依据水文气象预报信息，若预报无雨或小雨，汛限水位可上浮水位0.50 m，梅雨结束后进入后汛期水位运行，实现水库运行水位动态调控和提前蓄水。高关水库年均可增加约2000万m³蓄水量。

Abstract: The original design floods are overestimated which resulted in lower refill rate, and the contradiction between flood control and water resources utilization is very serious in Gaoguan Reservoir. Based on the rechecked design floods, this study employs flood routing method to determine flood limited water level (FLWL) and evaluates the benefits of adjusting the FLWL in terms of water supply and power generation. Under the condition of maintaining the original flood control standard, the FLWL in the main flood season and the pre-/post-flood seasons can be adjusted on 119.50  m and 120.50  m, respectively. The operation simulation results using daily data series from 1972 to 2023 show that the average annual water abandonment and power generation has reduced by 11.96 million m³ and increased by approximately 1.17 million kW∙h, respectively. Based on hydrometeorological forecasting information, the FLWL could be raised by 0.5  m if no rainfall or only light rain is predicted, the operation in the main flood season can be changed to the post-flood season after the end of plum rain season for dynamic operation of water level and early refill. This study is expected to increase about 20 million m³ storage water annually.

1. 引言

高关水库是一座以供水和灌溉为主，兼具防洪、生态保护、发电及旅游等综合效益的大(II)型水库。水库于1970年7月开工建设，1973年12月建成蓄水[1]。工程按100年一遇洪水标准设计，2000年一遇洪水标准进行校核。主要特征水位包括：正常蓄水位121.50 m，汛限水位118.00  m，防洪高水位121.46  m，设计洪水位121.72  m，校核洪水位123.19  m。

高关水库运行以来，呈现出显著的季节性水资源供需矛盾：汛期弃水量年均为设计库容的23%，而枯水期有效蓄水量仅能满足设计需求的37%。特别值得关注的是，在2011~2015年持续干旱期间，年均入库径流量比多年均值锐减63%，导致供水保障率下降至62%，引发8万人口饮水安全危机和5000吨粮食减产，暴露出当前设计和调度规程在极端气候条件下的脆弱性。由于原设计洪水偏大，导致推求的汛限水位(主汛期118.00 m/后汛期119.00 m)偏低，导致防洪库容与兴利库容的时空错配，统计显示30%的年份最低水位已逼近死水位(100.50 m)；设计效益与实际运行效果存在的巨大落差，工程运行50多年来从未达到正常蓄水位。

郭生练等[2]论述了开展中长期降雨预报和洪水概率预报，水库汛期分期和运行水位动态控制，可以显著地提高洪水资源利用率。何志鹏等[3]考虑气象水文预报信息及其来水起涨过程的不确定性，建立了乐昌峡水库预报预泄调度和风险分析模型，实现了乐昌峡水库汛期运行水位动态控制，多年平均可减小弃水量5410万m³，经济社会效益显著。郭生练等综述了汛限水位动态控制研究进展和试点工作，再次阐述了开展汛期水位动态控制的必要性和可行性[4]。

2024年高关水库除险加固和溢洪道扩建后，泄流能力大幅度提高。现行的汛限水位和调度规程已无法满足新时期防洪与兴利的需求。本文基于高关水库设计洪水复核成果，采用调洪演算方法重新计算确定汛限水位。在保证防洪标准不变的前提下，评估汛限水位调整方案对供水与发电效益的提升效果，实现水库运行水位动态控制和提前蓄水。研究成果将为高关水库修编调度规程、指导水库运行管理提供理论依据和技术指导，实现水资源高效利用。

2. 流域概况及数据资料

2.1. 高关水库流域概况

高关水库位于湖北省京山市北部的大富水河上游，坝址设于宋河镇高关村，水库控制流域面积为303  km²，总库容为2.01亿 m³。高关水库流域概况见图1。水库所在流域属亚热带季风气候区，四季分明，冬季寒冷，夏季炎热，年降水丰沛。多年平均降雨量为1004  mm，年均蒸发量为738  mm。降水年内分布不均，主要集中在4月至8月的汛期，占全年降雨量的70%左右；9月至12月降雨显著减少，12月为全年最枯月。空间分布上，降雨量在海拔较高的西北部相对较多，而在地势较低的东南部相对较少，呈现一定的地形分异特征。

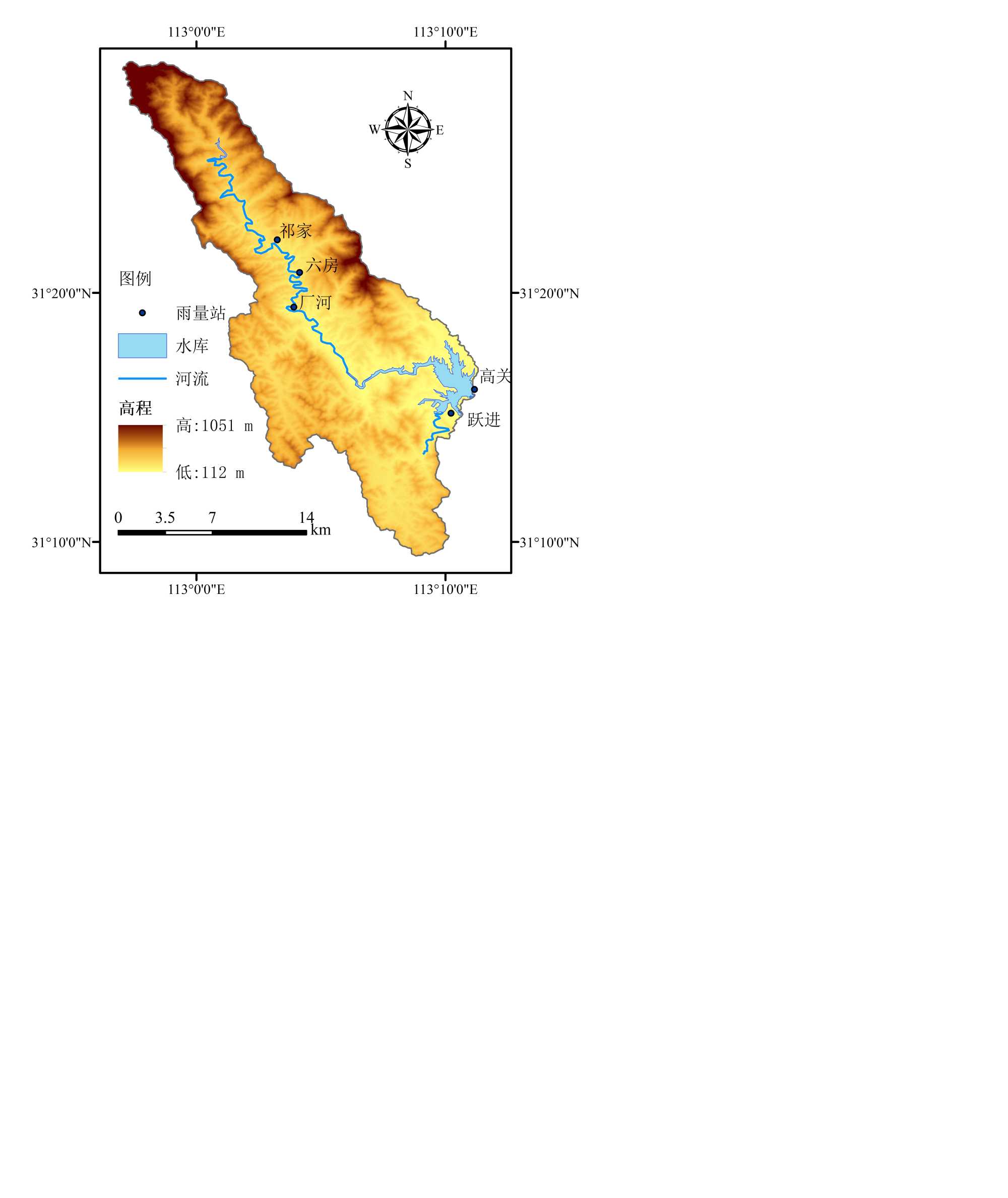

图1. 高关水库流域概况图

2.2. 数据资料

本次复核计算将流量和降雨资料系列延长至2023年，分别采用流量途径和暴雨途径(设计暴雨和经验瞬时单位线法)推求高关水库设计洪水，综合得出洪峰、12 h、1 d和3 d洪量的设计洪水成果，并选择典型年按照同频率放大法推求年最大设计洪水过程线[5]。选用年最大日流量资料系列和长江中下游梅雨系列资料[6]，采用数理统计和成因分析方法，开展高关流域汛期分期研究。确定前汛期5月1日至6月10日、主汛期6月11日至8月10日、后汛期8月11日至9月30日。

1) 主汛期设计洪水过程线

选取对水库防洪最不利的两场洪水过程，即2007年7月12~15日和2016年7月19~22日，分别选择洪峰流量及12 h、1 d、3 d洪量设计值为控制，采用同频率放大法推求，得出高关水库100年一遇和2000年一遇的年最大设计洪水过程线。

2) 后汛期设计洪水过程线

选取对防洪不利的后汛期两场洪水过程，2005年8月1~4日和2008年8月28~31日，分别选择洪峰流量及12 h、1 d、3 d洪量设计值为控制，采用同频率放大法推求，得出高关水库不同重现期后汛期最大设计洪水过程线。

3) 高关水库1972~2023年调度运行资料

包括逐日平均库水位、入库流量与出库流量，弃水量，灌溉和供水量等。

3. 高关水库汛限水位复核计算

3.1. 防洪目标和任务

根据《高关水库2023年调度运用方案》¹，高关水库防洪标准为100年一遇洪水设计，2000年一遇洪水校核，下游防洪标准为20年一遇，河道安全泄量为450 m³/s。当发生20年一遇及以下洪水时，在确保工程安全的前提下，拦蓄全部或部分洪水，下泄流量原则上按不超过下游河道安全泄量进行控制。保证下游地区防洪安全。当发生20年一遇以上洪水时，且当水库水位超过防洪高水位121.46 m，为确保大坝安全为主进行调度运用，逐步加大泄洪流量。

3.2. 防洪调度规则

在确保水库大坝安全的前提下，充分利用水库的防洪库容，最大限度地发挥水库的调蓄作用。当水库泄洪与下游河道防洪发生矛盾时，下游河道行洪应服从水库安全度汛。即：防洪限制水位以上以泄为主，泄洪设施逐步投入的原则。

1) 当水库水位低于汛限水位时，可通过发电调节水库水位。

2) 当水库水位超过汛限水位时，开启溢洪道闸门泄洪。入库流量小于下游河道安全泄量450 m³/s时，按来量下泄；入库流量大于下游河道安全泄量450 m³/s时，按入库流量的60%下泄，同时下泄流量不超过敞泄流量，直至库水位达到防洪高水位121.46 m。

3) 当库水位超过防洪高水位121.46 m时，水库视入库流量的增减幅度合理下泄，直至闸门全开敞泄。

$Q_{out,t}=\text{min}\left\{\max \left\{Q_{out,t-1}-k\times \left(Q_{in,t-1}-Q_{in,t}\right),Q_{in,t}\right\},Q_{out,max}\right\}$ (1)

式中：$Q_{out,t}$ 和$Q_{in,t}$ 分别为第t时刻出库和入库流量，$Q_{out,max}$ 为敞泄出库流量，单位均为m³/s，k为调整系数。

4) 当水库水位超过设计洪水位121.72 m时，且水库的预报水位将继续上涨时，以保证水库安全为主，闸门敞开泄洪。

5) 在入库洪峰已过且出现了最高库水位，消落阶段在不影响水库坝坡稳定的前提下，合理安排水库下泄流量，尽快使水库水位降到汛限水位以下。

6) 当水库水位超过校核洪水位123.19 m，且预报水位将继续上涨时，报请上级批准启动《高关水库防汛抢险应急预案》，并做好爆破4#副坝进行泄洪，以确保主坝安全。

7) 约束条件：

流量变幅约束

$\left|Q_{out,t}-Q_{out,t-1}\right|\le \Delta Q$ (2)

最大出库流量约束

$Q_{out,t}\le Q_{out,max}$ (3)

式中：$\Delta Q$ 为相邻时段允许的流量变幅，单位为m³/s。

3.3. 调洪演算方法

调洪演算的核心在于联立水量平衡方程与水库蓄泄关系，逐步求解非线性方程组[7] [8]。对任一时段$\Delta t$ ，水量平衡方程可表示为：

$\frac{Q_{in,t-1}+Q_{in,t}}{2}\Delta t-\frac{Q_{out,t-1}+Q_{out,t}}{2}\Delta t=V_t-V_{t-1}$ (4)

其中，$Q_{in,t-1}$ 、$Q_{in,t}$ 分别为该时段起末入库流量，$Q_{out,t-1}$ 、$Q_{out,t}$ 为起末出库流量，$V_{t-1}$ 、$V_t$ 为起末库容，$\Delta t$ 是时段长短，在本研究中为1 h。当已知入库流程$Q_{in,t-1}$ 、$Q_{in,t}$ ，并以前一时段的$V_{t-1}$ 、$Q_{out,t-1}$ 作为初始条件后，方程中仅剩$Q_{out,t}$ 与$V_t$ 两个未知数；此时再引入水库蓄泄特性曲线方程

$Q_{out}=f\left(V\right)$ (5)

该方程可结合当前时刻水库库容以及具体的防洪调度规则，确定出库流量的数值。联立上述方程组，即可得到本时段的$V_t$ 与$Q_{out,t}$ 。随后，将其作为下一时段的初始值，不断迭代，直至模拟出完整的下泄流量过程线、最大下泄流量以及水库最高水位。

3.4. 结果分析

依据2007年和2016年典型洪水放大推求的设计洪水过程线，分别采用不同的起调水位，按照高关水库现行防洪调度规程进行调洪演算。

1) 100年一遇设计洪水调洪演算结果

图2分别绘出2个典型年119.50 m起调的100年一遇(P = 1%)设计洪水调洪演算结果，其最高库水位均未超过原设计的设计洪水位121.53 m。

(a) 2007年典型 (b) 2016年典型

图2. 119.50 m起调100年一遇设计洪水调洪演算结果

2) 2000年一遇校核洪水调洪演算结果

图3分别绘出2个典型年119.50 m起调的2000年一遇(P = 0.05%)校核洪水调洪演算结果，其最高库水位均未超过原设计的校核洪水位123.19 m。

3) 20年一遇设计洪水调洪演算结果

依据2007年和2016年两次典型洪水过程，推求了20年一遇设计洪水过程线。在起调水位为119.50 m的条件下，计算得到的最大出库流量分别为350 m³/s和364 m³/s，均未超过下游河道的安全泄量450 m³/s；对应的防洪高水位分别为120.63 m和120.91 m，均低于原设计防洪水位121.46 m，满足防洪安全要求。

综合以上调洪演算结果，高关水库主汛期的汛限水位推荐采用119.50 m，与原设计的汛限水位118.00 m相比，抬高了1.50 m (相应库容差1598万m³)。按照同样的调洪演算方法，前后汛期的汛限水位推荐采用120.50 m。图4为汛限水位抬升后的高关水库调度图。

(a) 2007年典型 (b) 2016年典型

图3. 119.50 m起调2000年一遇校核洪水调洪演算结果

图4. 高关水库调度图

4. 模拟调度与效益分析

4.1. 兴利调度规则

根据《高关水库调度规程》²，高关水库兴利调度规则如下：

1、村镇供水调度

1) 京山高关农村安全饮水中心供水保证水位102.00 m，目前设计日供水1.60万t，年均供水量584万m³。当水库水位低于102.00 m时，应确保村镇供水，不得灌溉供水。当水库水位至死水位100.50 m及以下，需抽取死水时，必须报省水利厅批准后执行。

2) 严格执行计划用水。由高关水库管理局根据灌区、农村安全饮水及生活用水发展趋势，结合水库蓄水和年来水预测情况，制定用水计划，并严格按计划用水。

3) 坚持合同供水。水库管理单位按供水计划与各用水单位签订供水合同，明确双方的权利、义务，按合同条款履行双方职责。

2、农业灌溉供水调度

1) 水库总干渠输水隧洞进口高程100.50 m，总干渠渠首设计流量30 m³/s，多年平均实际灌溉用水量为3485.32万m³，灌溉保证率73%。

2) 严格执行计划用水。由省高关水库管理局制定用水计划，并依据实时来水、用水情况进行修正。

3) 坚持合同供水。省高关水库管理局与各用水乡镇(部门)签订供水合同。

4) 灌溉用水调度应充分发挥灌区内中小型水利设施的调蓄作用，宜先由塘堰供水，再由中小型水库供水，最后由高关水库供水。

3、发电调度

发电调度应服从防洪调度，在保证村镇供水和农业灌溉供水的前提下，充分发挥电站的发电效益。电站发电死水位112.00 m。当水库水位在113.50 m以下时水电站不得发电，以满足农村安全饮水和农业灌溉用水的需要，冬季最低消落水位为112.0 m。

1) 当水库水位在113.50 m至115.50 m时，1~3月份利用3#、4#小机组发电，4~5月份结合灌溉适量发电。当水库水位在115.50 m以上时，可利用1#、2#大机组调洪发电。

2) 当灌溉供水时，利用一级电站1#、2#、3#机组进行发电；当水库需要调节库容时，利用一级电站1#、2#、3#机组和二级电站4#机组进行调蓄发电；当水库需要泄洪时，可利用1#、2#、3#、4#机组进行调洪发电，同时根据需要将正常溢洪道开闸泄洪。

3) 水电站3#、4#机组为村镇供水保障电源，3#机组为防汛备用电源。在汛期，当电力不足或电网停电时，3#机组充当备用电源，应首先保障防汛用电要求。

4.2. 模拟调度结果分析

依据高关水库的兴利调度规则以及修改后的调度图(图4)，模拟汛限水位调整前后1972~2023年系列的调度情况，并将模拟结果与实际运行结果进行对比分析。汛限水位抬升后，高关水库非汛期的多年平均库容从12,575万m³增加到14,191万m³，增加了1616万m³；多年平均蓄满率从68%提高到77%，提升了9%；多年平均弃水量从1716万m³减少到520万m³，减少了1196万m³。汛限水位调整抬高后显著地提高了水资源的利用效率。图5绘出高关水库2016年汛限水位抬升后的调度运行情况。从图5可见，高关水库非汛期的入库流量很小，而维持生态流量的出库仍大于入库，导致水库处于净出流状态，从而引起水位下降。

4.3. 供水效益分析

1、多年平均可增加供水量

水库供水效益与多年平均增加的蓄水量呈正相关关系。为简便起见，通常采用丰水年比例估算法来计算多年平均增加供水量。该方法操作简便，且无需大量资料支撑。根据水库模拟调度结果，可计算出抬高汛限水位后增加的多年平均蓄水量。然而，在汛后期来水充沛的丰水年份，即便不提高汛期运行水位，水库也能蓄至正常高水位，此时提升水位不仅无助于增加供水，反而可能增加洪灾风险。因此，提高汛期运行水位所带来的多年平均供水增量，并不等同于相应的蓄水增量。为此，需扣除那些在不提高汛限水位的情况下也能完成蓄水任务的丰水年份所占比例。按下式计算提高汛期运行水位所能实际增加的年均供水量。

图5. 高关水库汛限水位抬升后2016年流量与运行水位过程

$\Delta V_2=\Delta V_1\times \left(1-\eta \right)$ (6)

式中：$\Delta V_2$ 为水库可增加供水量；$\Delta V_1$ 为水库可增加蓄水量；$\eta$ 为不提高汛期运行水位也可完成蓄水任务的丰水年份比例。

2、供水效益计算

高关水库目前执行的汛限水位为主汛期118.50  m，前后汛期119.50  m。为评估抬高汛限水位的效益，将主汛期和前后汛期汛限水位分别调整为119.50  m和120.50  m，计算新方案较现有方案增加的供水量。

1) 由$\eta$ 的定义“不提高汛期运行水位也可完成蓄水任务的丰水年份比例”出发，根据高关水库管理局提供的1972~2023年《高关水库蓄泄洪过程表》及高关水库历年用水情况表(1972~2023)，高关水库1998年达到最高水位120.94 m，而水库的正常蓄水位为121.50 m，即水库运行以来从未蓄满。考虑到在大洪水年份，水库的弃水量较大，若将其中一部分洪水拦蓄，也有可能将水库蓄满，因此在计算中将$\eta$ 估值为5%³。

2) 根据估算的$\eta$ 值、采用式(6)计算增加的年均蓄水量，得到汛限水位抬高后所增加的年均供水量为1535万m³。由于汛期运行水位抬升，增加了水库在汛期的兴利库容，从而增加了水库供水量，在一定程度上缓解了下游灌区需水及城区生产生活用水的紧缺局面，具有显著的经济效益和社会效益。

4.4. 发电效益分析

1) 多年平均可增加发电量

多年平均发电量是指水电站在多年运行期内年均发电量，反映其长期发电效益，是衡量水电站动能利用效率的重要指标。由于调整水库汛期运行水位会影响发电水头等关键参数，因此汛期运行水位的变化也会导致多年平均发电量的相应变化。多年平均发电量的计算方法多样，包括设计中水年法、三个代表年法、设计平水系列法、全系列法等。考虑到资料条件及高关水库的实际情况，本次计算采用单位电能耗水率法，计算公式如下：

$\overline{E_{增}}=\Delta V/\phi$ (7)

式中：$\overline{E_{增}}$ 为可增加的发电量；$\Delta V$ 为水库可增加的蓄水量；$\phi$ 为单位电能耗水率。由于资料的限制，本次计算的可增加发电量值是将多蓄的水全部用来发电所带来的额外增加的发电量，没有扣除供水等其他用途。

2) 发电效益计算

根据高关水库1972年~2023年的运行数据，其多年发电水量为5580万m³，此外，高关水电站增效扩容改造后的多年平均发电量为403万kW·h。由此可得单位电能耗水率的平均值为13.85m³/kW·h，根据上述增加的多年平均蓄水量(1616万m³)和单位电能耗水率计算公式，多年平均增发电量为117万kW·h。

5. 结论

本文基于高关水库设计洪水复核成果，采用逐时段调洪演算方法重新确定汛限水位，在确保防洪安全的前提下，评估汛限水位调整的供水与发电效益，主要结论如下：

1) 基于重新复核计算的设计洪水过程线，按照水库调度规则进行调洪演算，推荐主汛期(6月11日至8月10日)汛限水位为119.50 m，前汛期(5月1日至6月10日)和后汛期(8月11日至9月30日)汛限水位为120.50 m。

2) 依据现有调度规程和实际运行资料系列，汛期运行水位调整抬高后，年均弃水量减少约1196万m³，水库平均蓄满率提高了9%，年均增发电量117万kW·h。

3) 若气象预报无雨或小雨，则可将水库汛限水位上浮0.50 m运行，当预报长江中下游梅雨结束后，可提前将主汛期运行水位蓄至后汛期汛限水位。

综上，高关水库溢洪道改扩建后，大幅度地提高了泄洪能力。通过优化设计和调整汛限水位、开展运行水位动态控制，初步估算年均可增加2000万m³蓄水量，社会经济效益显著。
