1. 引言
某主跨500 m级特大拱桥桥址位于深切“V”型峡谷区,其桥面距离水面高达350 m,峡谷风效应显著[1] [2],风场环境复杂,对大跨度拱桥的施工过程极为不利。大跨度拱桥通常采用缆索吊装斜拉扣挂法[3]施工,其施工临时结构系统(包括缆塔[4]、风缆[5]、扣索[6]等)的抗风性能直接影响施工安全。尤其是该桥的缆索吊风缆长度接近800米级,对低频风荷载极为敏感,在特定风速下易发生“线性内部共振”[7]和“参数振动”[8],严重威胁结构安全[9] [10]。当前桥梁抗风研究主要集中于成桥状态的抗风性能[11]-[14],对施工期临时结构的风致振动问题关注相对不足,特别是针对斜拉扣挂缆索吊装体系,现有研究存在多方面局限性。该500 m级拱桥施工期间的缆索吊虽为临时结构,但考虑到该桥建设期长达5~10年,且所处的自然环境恶劣,为保证该桥施工期的缆索吊结构安全,有必要精确分析其振动特性。
2. 工程概况
本桥主拱肋的总体施工方案采用斜拉扣挂法,即从两岸向跨中分节段悬臂拼装,跨中合龙,其中吊装节段最大重量可达到480 t,为满足施工需要,设置2 × 250 t缆索吊机,起吊拱肋节段时,2组承重索同时横移到上游或下游并相互靠拢共同起吊。缆索吊机布置为3跨,跨径组合为(180 + 782 + 246.3) m,垂跨比1/13.5,两侧均采用岩锚形式。总体布置图如图1所示。
该缆塔通风缆计算跨径777.46 m,两侧塔顶等高,空缆状态下应力水平(208 MPa)较低,导致其几何刚度较小、一阶自振频率较低,对于这类超长水平柔性风缆,容易在低频激励下激发共振。
Figure 1. General layout diagram of stayed-cable fastening and cable-hoisting system (m)
图1. 斜拉扣挂及缆索吊机总体布置图(m)
3. 超长水平柔性风缆振动理论模型
Figure 2. In-plane vibration mechanical model of wind-resistant cables
图2. 风缆面内振动力学模型
参考文献[15] [16],可将轴向激励下超长水平柔性风缆的振动简化为图2,推导得水平风缆跨中一阶模态振动微分方程如下:
(1)
式(1)中:
,
,
,
,
,
,
,
,
,
其中:v1为一阶横向动位移,H为缆索轴力,m为缆索单位长度质量,g为重力加速度,L为缆索的跨度,u(x)和v(x)分别为缆索的轴向、横向动位移,Ud为激励幅值,cx、cy分别为缆索x向和y向的单位长度粘性阻尼系数;ω0为与缆索同截面A和计算跨径L但不考虑垂度d的标准弦的一阶振动圆频率,ξ1为缆索一阶振动模态阻尼比。
式(1)为常微分方程,可采用龙格–库塔法求解。基于该理论方程模型,可方便分析各设计参数对超长水平柔性风缆振动响应的影响。
4. 实际设计参数下风缆振动响应的求解
针对上述缆索吊的通风缆,以其空缆状态(轴力H = 285 kN)为振动分析的基准工况,此时考虑垂度效应后的风缆一阶自振频率f1 = 0.283 Hz、垂度d = 28.036 m、阻尼比ξ1 = 0.002,按轴向激励幅值Ud = 0.050 m、激励频率Ω∈[0, 1.2] Hz求解式(1),计算结果如下。
4.1. Ud = 0.050 m时,Ω = f1的结果

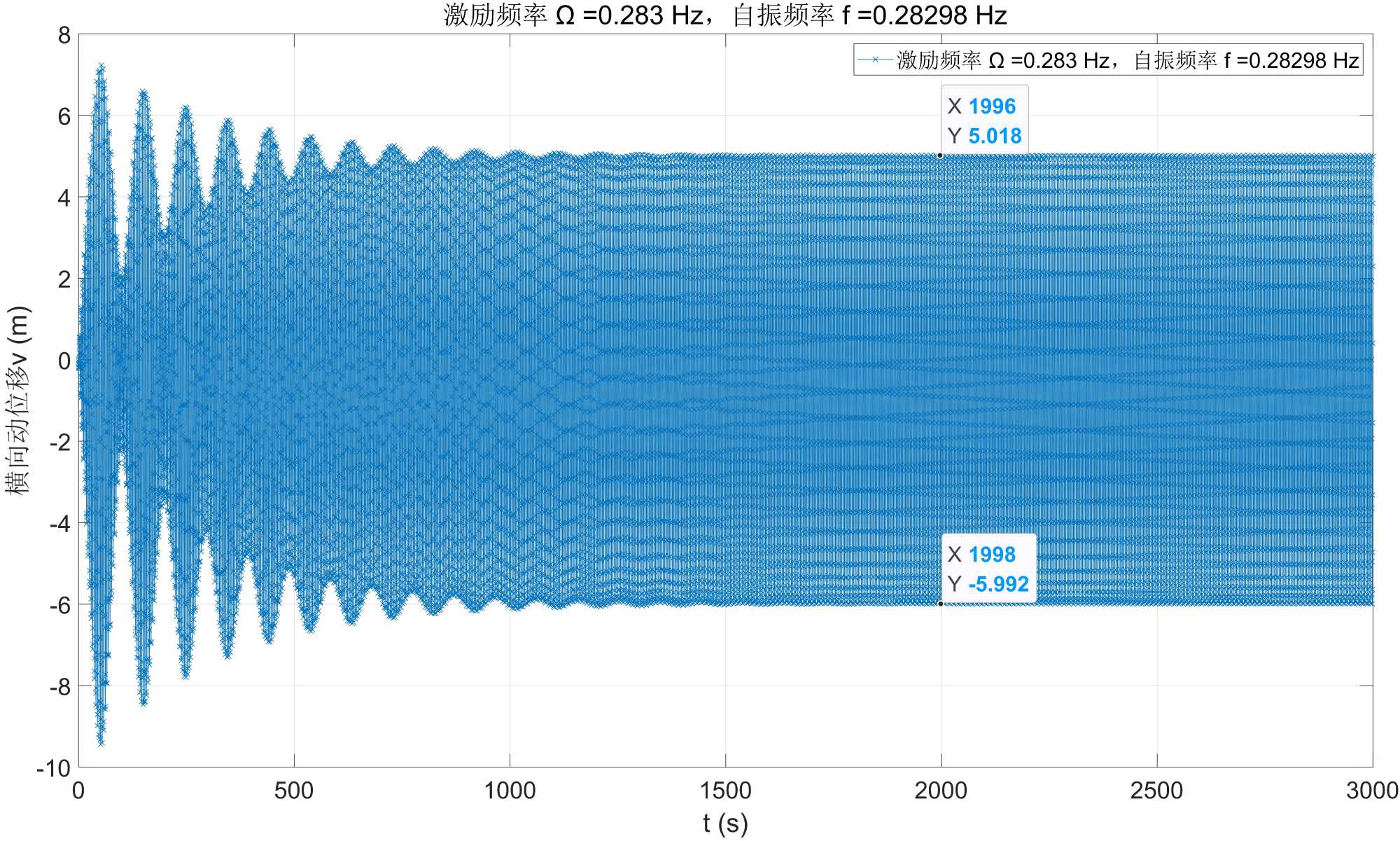

Figure 3. Time history curve when Ud = 0.050 m and Ω = 0.283 Hz ≈ f1
图3. Ud = 0.050 m,Ω = 0.283 Hz ≈ f1时的时程曲线
Figure 4. Frequency spectrum curve when Ud = 0.050 m and Ω = 0.283 Hz ≈ f1
图4. Ud = 0.050 m,Ω = 0.283 Hz ≈ f1时的频谱曲线
分析图3和图4可知:Ω = 0.283 Hz ≈ f1时风缆响应在激振约1000 s后趋于稳定,其频谱峰值之和≈时程曲线振幅;主要振动频率0.283 Hz、振幅R = 5.498 m,表明此时风缆发生了一阶主共振(即《抗风规范》[7]所述的“线性内部共振”)。
4.2. Ud = 0.050 m时,Ω = 2f1的结果
Figure 5. Time history curve when Ud = 0.050 m and Ω = 0.566 Hz ≈ 2f1
图5. Ud = 0.050 m,Ω = 0.566 Hz ≈ 2f1时的时程曲线
Figure 6. Frequency spectrum curve when Ud = 0.050 m and Ω = 0.566 Hz ≈ 2f1
图6. Ud = 0.050 m,Ω = 0.566 Hz ≈ 2f1时的频谱曲线
分析图5和图6可知:Ω = 0.566 Hz ≈ 2f1时风缆发生了共振效应,响应在激振约1800 s后趋于稳定,其频谱峰值之和≈时程曲线振幅;主振动频率0.283 Hz、振幅R = 2.195 m,表明此时发生了《抗风规范》[7]所述的参数振动。
4.3. Ud = 0.050 m时,Ω∈[0, 1.2] Hz的结果
Figure 7. Amplitude response results when Ud = 0.050 m with Ω∈[0, 1.2] Hz (Ω varying at 0.01 Hz intervals)
图7. Ud = 0.050 m,Ω∈[0, 1.2] Hz (Ω间隔0.01 Hz变化时)时的振幅结果
Figure 8. Amplitude response results when Ud = 0.050 m with Ω∈[0, 1.2] Hz (Ω varying at 0.001 Hz intervals)
图8. Ud = 0.050 m,Ω∈[0, 1.2] Hz (Ω间隔0.001 Hz变化时)时的振幅结果
分析图7和图8可知:
1) 风缆在轴向激励频率Ω与风缆一阶固有频率f1的比值为1和2附近各有一个峰值,分别表现出了明显的线性内部共振现象和参数共振现象;
2) 线性内部共振的激振带宽约为Ω∈[0.249, 0.313] Hz,而参数共振的激振带宽仅为Ω∈[0.565, 0.567] Hz,明显小于前者——可见参数共振对激振频率非常敏感(当然这也与缆索吊的超长水平柔性风缆自振基频过低有关),导致Ω间隔0.01 Hz变化时未出现参数共振,按间隔0.001 Hz变化时方才出现。
5. 变更设计参数对风缆振动响应的影响分析
为进一步明确激励幅值Ud、风缆阻尼比ξ1对风缆面内振动响应v的影响,对这些设计参数取不同值的情况进行分析如下,对于垂度的影响则未作分析(因缆索垂度与轴力相关、轴力发生变化时垂度也会相应变化)。
5.1. 激励幅值Ud的影响
为研究轴向激励幅值Ud对共振情况的影响,保持其他设计参数不变(Ω = f1和2f1、H = 285 kN、ξ1 = 0.002),分别计算轴向激励幅值Ud = 0.025 m和0.1 m时的激振结果如下。
5.1.1. Ud = 0.025 m时,Ω = f1和Ω = 2f1的结果
Figure 9. Lateral dynamic displacement when Ud = 0.025 m and Ω = 0.283 Hz ≈ f1
图9. Ud = 0.025 m,Ω = 0.283 Hz ≈ f1时的横向动位移
Figure 10. Lateral dynamic displacement when Ud = 0.025 m and Ω = 0.566 Hz ≈ 2f1
图10. Ud = 0.025 m,Ω = 0.566 Hz ≈ 2f1时的横向动位移
分析图9和图10的Ud = 0.025 m的激振结果可知:
1) Ω = 0.283 Hz ≈ f1时,主要振动频率0.283 Hz、振幅R = 4.394 m,表明此时风缆发生了线性内部共振,且相比基准工况Ud = 0.050 m的振幅(R = 5.498 m)减小了约20%;
2) Ω = 0.566 Hz ≈ 2f1时,主要振动频率0.566 Hz、振幅仅约0.040 m,相比基准工况Ud = 0.050 m的振幅(2.195 m)非常小,表明轴向激励幅值较小时不足以激发参数共振。
5.1.2. Ud = 0.100 m时,Ω = f1和Ω = 2f1的结果
Figure 11. Lateral dynamic displacement when Ud = 0.100 m and Ω = 0.283 Hz ≈ f1
图11. Ud = 0.100 m,Ω = 0.283 Hz ≈ f1时的横向动位移
Figure 12. Lateral dynamic displacement when Ud = 0.100 m and Ω = 0.566 Hz ≈ 2f1
图12. Ud = 0.100 m,Ω = 0.566 Hz ≈ 2f1时的横向动位移
分析图11和图12的Ud = 0.100 m的激振结果可知:
1) Ω = 0.283 Hz ≈ f1时,主要振动频率0.283 Hz、振幅R = 6.830 m,表明此时风缆发生了线性内部共振,且相比基准工况Ud = 0.050 m的振幅(R = 5.498 m)增加了约24%;
2) Ω = 0.566 Hz ≈ 2f1时,主要振动频率0.283 Hz、振幅R = 3.295 m,表明此时风缆发生了参数共振,且相比基准工况Ud = 0.050 m的振幅(R = 2.195 m)增加了约50%。
综上可见,轴向激励幅值Ud对该特大拱桥缆索吊超长风缆的参数共振有显著影响,激励幅值较小时不足以激发参数共振,激励幅值较大时参数共振的振幅增大、但增速有所放缓。
5.2. 风缆阻尼比ξ1的影响
为研究风缆阻尼比ξ1对共振情况的影响,保持其他设计参数不变(Ω = f1和2f1、Ud = 0.050 m、H = 285 kN),分别计算ξ1 = 0.003、0.004时的激振结果如下。
5.2.1. ξ1 = 0.003时,Ω = f1和Ω = 2f1的结果
Figure 13. Lateral dynamic displacement when ξ1 = 0.003 and Ω = 0.283 Hz ≈ f1
图13. ξ1 = 0.003,Ω = 0.283 Hz ≈ f1时的横向动位移
Figure 14. Lateral dynamic displacement when ξ1 = 0.003 and Ω = 0.566 Hz ≈ 2f1
图14. ξ1 = 0.003,Ω = 0.566 Hz ≈ 2f1时的横向动位移
分析图13和图14的ξ1 = 0.003的激振结果可知:1) Ω = 0.283 Hz ≈ f1时,主要振动频率0.283 Hz、振幅R = 5.488 m,表明此时风缆发生了线性内部共振,且相比基准工况ξ1 = 0.002的振幅(R = 5.498 m)减小了约0.2%;2) Ω = 0.566 Hz ≈ 2f1时,主要振动频率0.283 Hz、振幅R = 1.414 m,表明此时风缆发生了参数共振,且相比基准工况H = 285 kN的振幅(R = 2.195 m)减小了约36%。
5.2.2. ξ1 = 0.004时,Ω = f1和Ω = 2f1的结果
Figure 15. Lateral dynamic displacement when ξ1 = 0.004 and Ω = 0.283 Hz ≈ f1
图15. ξ1 = 0.004,Ω = 0.283 Hz ≈ f1时的横向动位移
Figure 16. Lateral dynamic displacement when ξ1 = 0.004 and Ω = 0.566 Hz ≈ 2f1
图16. ξ1 = 0.004,Ω = 0.566 Hz ≈ 2f1时的横向动位移
分析图15和图16的ξ1 = 0.004的激振结果可知:1) Ω = 0.283 Hz ≈ f1时,主要振动频率0.283 Hz、振幅R = 5.474 m,表明此时风缆发生了线性内部共振,且相比基准工况ξ1 = 0.002的振幅(R = 5.498 m)减小了约0.4%;2) Ω = 0.566 Hz ≈ 2f1时,主要振动频率0.566 Hz、振幅仅约0.080 m,相比基准工况ξ1 = 0.002的振幅(R = 2.195 m)非常小,表明风缆阻尼比足够大时可以抑制其参数共振。
综上可见,风缆阻尼比ξ1对该特大拱桥缆索吊超长风缆的参数共振有显著影响,风缆阻尼比较小(0.002)时不足以抑制参数共振,适当增大后则可显著抑制,如采用索端电涡流阻尼器或粘滞阻尼器,只需较小的出力和行程即可显著抑制这类超长风缆的参数共振,起到“四两拨千斤”的减振效益。
6. 结论
某主跨500 m级特大拱桥缆索吊的缆塔通风缆计算跨径长达778.46 m,且跨内无任何对其存在约束作用的横向缆索或竖向吊杆,这类超长缆索在桥梁工程中罕见,有必要分析其振动情况。本文主要对其进行理论分析,主要结论如下:
1) 基准工况(轴向激励幅值Ud = 0.050 m、风缆轴力H = 285 kN、阻尼比ξ1 = 0.002)下,在轴向激励频率Ω与一阶固有频率f1的比值为1和2附近时,风缆将出现明显的线性内部共振和参数共振(但参数共振所需的激发时长远大于线性内部共振),横向动位移振幅分别达5.498 m和2.195 m。
2) 基准工况下,风缆一阶主共振的激振带宽约为Ω∈[0.249, 0.313] Hz,一阶参数振动的激振带宽为Ω∈[0.565, 0.567] Hz,可见参数振动对激振频率非常敏感,这与超长索的自振基频过低有关。
3) 轴向激励幅值Ud对风缆的参数振动有显著影响,激励幅值较小时不足以激发参数共振,激励幅值较大时参数共振的振幅增大、但增速有所放缓。
4) 风缆阻尼比ξ1对风缆的参数振动有显著影响,阻尼比较小(0.002)时不足以抑制参数共振,但适当增大后(增大至0.004)可显著抑制参数共振,这为该类超长风缆的参数振动控制提供了方向指导。
