1. 引言
结直肠癌(colorectal cancer, CRC)是世界第三大发病率和第二大死亡率的恶性肿瘤[1]。根据世界卫生组织(World Health Organization, WHO)癌症统计数据，每年新诊断的直肠癌CRC病例超过120万，且相关死亡人数超过60万。在中国，CRC的发病率和死亡率分别是第二位和第五位，每年新发现的CRC患者接近100万[2]。随着中国老龄化进程加快及生活方式的变化，其发病率和死亡率持续上升，因此，提高诊断的准确率成为重要议题。
组织病理切片图像是通过显微镜观察病理组织的切片后获取的图像，它揭示了病变组织细胞形态、结构等微观形态结构，是CRC诊断的“金标准”。但该类疾病的病理诊断复杂且存在观察者间差异。医学图像能从宏观到微观辅助医生识别人体内部结构和病变细节，在诊断、治疗及健康管理等方面发挥着重要作用，是现代医疗体系的核心组成部分。其中核磁共振成像(Magnetic Resonance Imaging, MRI)是现在常用的对CRC进行诊断的最重要的影像学检查手段之一。MRI是用强磁场和射频波生成人体内部结构的高清图像，能从宏观层面显示肿瘤的位置、大小、与周围组织的解剖关系等影像特征，在疾病诊断中凭借其无创无辐射、高软组织分辨率等优势，成为了现代医学不可或缺的工具。然而，传统上这些医学图像都是由资深医生进行人工判读，不可避免存在效率低、主观差异、信息整合有限等问题，这是临床诊断面临的重大挑战。
近年来，深度学习技术在医学病理和图像识别方面取得了显著进展。大量深度学习研究证明了病理组学图像在肿瘤等疾病领域的诊断及预后预测等方面的潜力。Wang等人[3]开发了一种使用迁移学习和Inception-V3卷积神经网络(CNN)的方法对正常和CRC癌变的瓦片进行分类。A. Ben Hamida等人[4]基于CRC组织病理学图像WSI，通过引入Att-UNet的新型增强模型进行图像分割，利用注意力门实现结肠癌组织病理学图像分割的弱监督学习，检测到阳性肿瘤组织。Mohsin等人[5]基于弱监督深度学习，从H&E染色的CRC全玻片图像中预测BRAF、TP53、KRAS等关键分子突变状态，取得了良好的预测结果。这些工作都极大地提升了诊断的效率和准确率。传统的图像诊断都依赖于资深医生，而深度学习具有超越人眼的特征提取能力以及小样本学习能力，有助于实现从经验医学到数据智能医学的跨越。
目前的大多数深度学习模型都是在单一范式中运行的，然而，使用单一的医学图像进行诊断存在深层组织成像受限、人为判断差异导致的主观误差等问题。基于多模态医疗数据，深度学习方法提取并结合不同模态之间的互补、冗余和协作信息，能从多维视角的差异化特征观测同一目标。这些多维视角极大拓展了人类对疾病的认知，比单模态方法更少的错误来解决这些问题，显著提高了疾病诊断的精准度与可靠性[6]。Chen等人[7]用深度学习模型对组织学图像和基因组特征进行多模态融合，使肿瘤分级和分子分型的准确性高于仅基于组织学和基因组数据训练的单峰深度网络。He [8]等人用深度学习算法整合放射组学(如肺癌CT影像特征)与分子组学数据，构建了预后预测模型，在治疗反应评估和生存期预测中表现优异。He等人[9]探索了一种多模态深度学习框架(采用多模态紧凑双线性池化技术)，整合组织病理学图像、临床数据和分子信息，用于预测结直肠癌患者的五年生存率。深度学习结合多模态融合将成为未来的研究热点，而目前只有少数研究探索了将深度学习算法与组织病理学图像相结合的方向[9]。
本文将构建一种基于跨模态注意力机制的ResNet50 [10]双分支融合模型，将CRC的组织病理切片图和MRI图进行多模态融合。二者结合可从宏观和微观特征出发，更全面反映疾病全貌，减少因单一图像数据信息不足导致的误诊或漏诊。
2. 材料与方法
2.1. 数据获取与预处理
下载MedMNIST v2数据集(https://medmnist.com)的PathMNIST和OrganMNIST_axial子集，基本信息如表1所示。PathMNIST包含9类CRC的组织病理分类(表2)，OrganMNIST包含11类MRI腹部器官定位与识别(表3)。PathMNIST与OrganMNIST数据集在病理与解剖维度上具层级对应关系，二者联合可提升模型对癌变区域的结构化识别能力。
Table 1. Dataset information
表1. 数据集
数据集 |
模态 |
图像类型 |
图像数量 |
类别数 |
应用场景描述 |
PathMNIST |
病理切片 |
RGB |
107,180 |
9 |
CRC组织病理分类 |
OrganMNIST_axial |
MRI |
灰度图 |
58,850 |
11 |
腹部器官定位与识别 |
Table 2. Histopathological classification of CRC in the PathMNIST dataset
表2. PathMNIST数据集的CRC组织病理分类
类别 |
训练集 |
验证集 |
测试集 |
总计 |
adipose (脂肪) |
9366 |
1041 |
1338 |
11,745 |
background (背景) |
9509 |
1057 |
847 |
11,413 |
debris (碎片) |
10,360 |
1152 |
339 |
11,851 |
lymphocytes (淋巴细胞) |
10,401 |
1156 |
634 |
12,191 |
mucus (黏液) |
8006 |
890 |
1035 |
9931 |
smooth muscle (平滑肌) |
12,182 |
1354 |
592 |
14,128 |
normal colon mucosa (正常结肠黏膜) |
7886 |
877 |
741 |
9504 |
cancer-associated stroma (癌相关基质) |
9401 |
1045 |
421 |
10,867 |
colorectal adenocarcinoma epithelium (结直肠腺癌上皮) |
12,885 |
1432 |
1233 |
15,550 |
总计 |
89,996 |
10,004 |
7180 |
107,180 |
Table 3. Abdominal organ MRI localization in the OrganMNIST dataset
表3. OrganMNIST数据集的腹部器官MRI定位
类别 |
训练集 |
验证集 |
测试集 |
总计 |
bladder (膀胱) |
1956 |
321 |
1036 |
3313 |
femur-left (左股骨) |
1390 |
233 |
784 |
2407 |
femur-right (右股骨) |
1357 |
225 |
793 |
2375 |
heart (心脏) |
1474 |
392 |
785 |
2651 |
kidney-left (左肾) |
3963 |
568 |
2064 |
6595 |
kidney-right (右肾) |
3817 |
637 |
1965 |
6419 |
liver (肝脏) |
6164 |
1033 |
3285 |
10,482 |
lung-left (左肺) |
3919 |
1033 |
1747 |
6699 |
lung-right (右肺) |
3929 |
1009 |
1813 |
6751 |
pancreas (胰腺) |
3031 |
529 |
1622 |
5182 |
Spleen (脾脏) |
3561 |
511 |
1884 |
5956 |
总计 |
34,561 |
6491 |
17,778 |
58,830 |
采用了Z-score标准化方法进行了图像的预处理，以确保图像数据在模型训练过程中的一致性和可比性。将MRI的灰度图像转为伪RGB。对所有图像采用了调整尺寸、随机翻转、旋转(±10˚)的数据增强。
2.2. 构建基于跨模态注意力机制的ResNet50双分支融合模型
本文构建的多模态医学图像融合网络框架如图1所示，包含基于ResNet50 [9]的双分支用于从两个模态分别提取特征，其中包含4个卷积层，并修改初始卷积层(3 × 3卷积，步长1)以保留更多空间信息，取消最大池化避免特征过早下采样。在layer3和layer4引入双向跨模态注意力模块，通过1 × 1卷积生成查询、键、值向量，计算跨模态注意力权重，将注意力权重应用于特征融合，增强相关特征表示，实现特征交互。双分支的输出特征图通过全局平均池化和上采样统一尺寸。最后进行特征拼接并通过全连接层学习特征，并用Softmax函数完成CRC组织病理的9分类预测。
用ResNet50的双分支网络从两个模态分别提取特征，表4详细展示了该特征提取模块的主要结构的参数。该模型对各模态数据首先进行独立特征提取，之后再进行中期融合及晚期融合。具体来讲，首先在第1和第2卷积层分别独立提取各模态的特征，以避免早期特征融合导致丢失不同模态独有的特征。

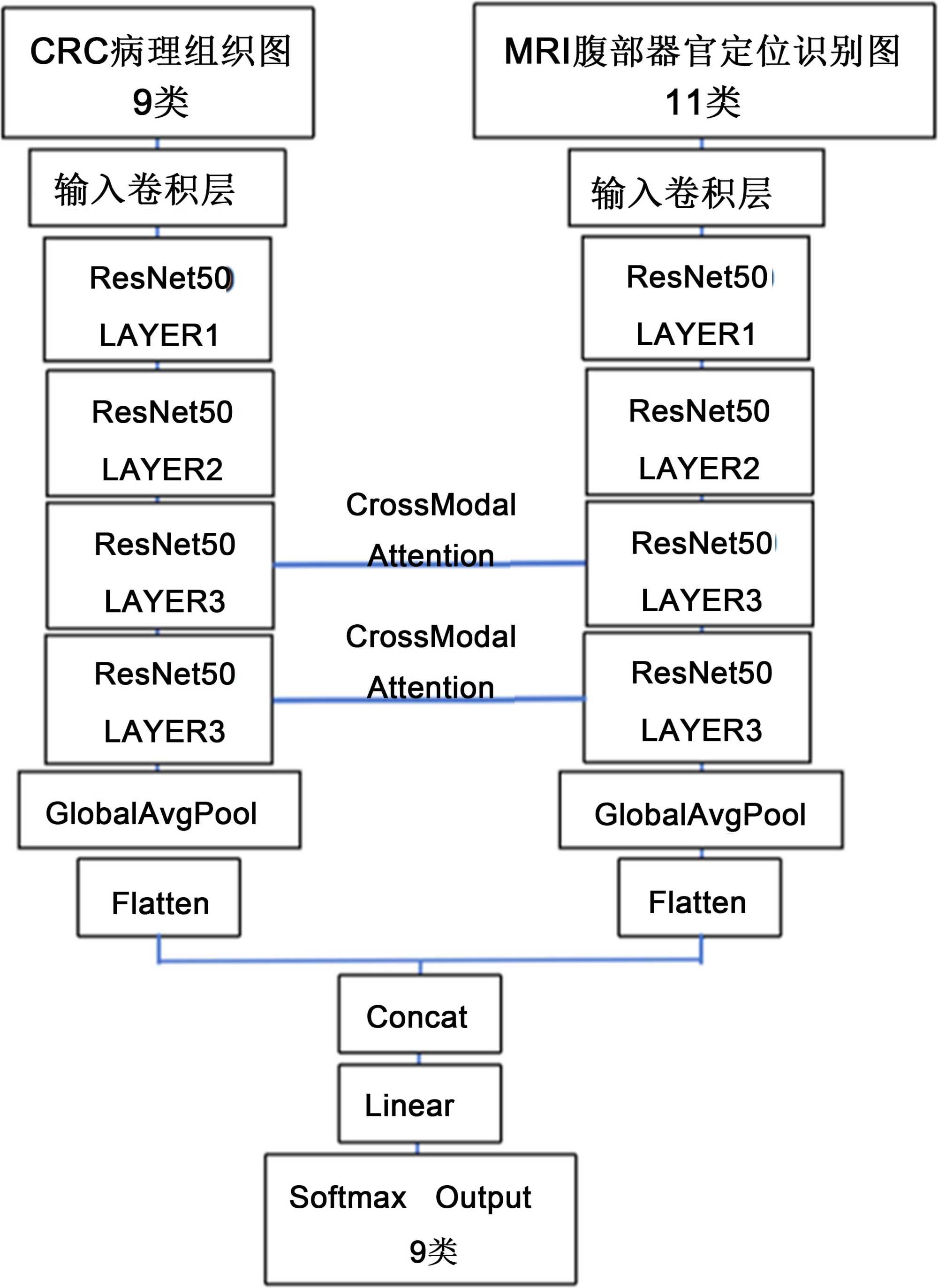

Figure 1. The workflow diagram of ResNet50 dual-branch multi-modal fusion model based on cross-modal attention mechanism
图1. 基于跨模态注意力机制的ResNet50双分支多模态融合模型结构图
随后，在第3和第4卷积层使用双向轻量级注意力模块，该模块计算两种模态特征图之间的交互权重，对特征进行自适应融合(中期融合)。中期融合能保留不同模态数据间复杂的相互关系信息。注意力模块内部的可学习参数(如缩放系数γ)通过反向传播自动优化，用以动态调整各模态特征在融合中的贡献度。该注意力模块嵌入残差块内部，在不破坏梯度流的前提下增强了跨模态交互。然后，对两个分支最终输出的特征进行拼接(晚期融合)，避免了对单模态分类结果进行后期加权平均导致的模态间交互程度较低等问题，并使得不同模态数据的特异性得以充分体现。最后，通过线性全连接层学习跨模态特征交互，并用Softmax函数实现CRC的9个类别(对应表2)的组织病理分类预测。
Table 4. Convolutional layer parameters
表4. 卷积层参数
名称 |
输入维度 |
输出维度 |
网络参数 |
特征图尺寸 |
残差块 |
输入卷积层 |
3 × 3 |
64 × 64 |
卷积核3 × 3 步长1 |
64*64 |
|
卷积层1 |
64 × 64 |
256 × 256 |
1 × 1/3 × 3/1 × 1 步长1 |
64*64 |
3 |
卷积层2 |
256 × 256 |
512 × 512 |
1 × 1/3 × 3/1 × 1 步长2/1 |
32 × 32 |
4 |
卷积层3 |
512 × 512 |
1024 × 1024 |
1 × 1/3 × 3/1 × 1 步长2/1 |
16 × 16 |
6 |
卷积层4 |
1024 × 1024 |
2048 × 2048 |
1 × 1/3 × 3/1 × 1 步长2/1 |
8 × 8 |
3 |
平均池化层 |
2048 × 2048 |
2048 × 2048 |
卷积核8 × 8 |
1 × 1 |
|
2.3. 模型训练
训练分为单模态预训练与多模态融合训练两个阶段。单模态训练阶段旨在让模型分别学习各模态的有效特征表示，设定训练周期为50 (epoch)。多模态融合阶段专注于学习模态间的交互信息，设定训练周期为40。批量大小(batch size)固定为32。以Adam优化器为基础优化框架。考虑到CRC组织病理分类数据存在类别不平衡问题，损失函数采用交叉熵损失函数(Categorical Cross Entropy, CCE)结合标签分布感知边界(Label-distribution-aware Margin, LDAM)损失，驱动模型参数更新。采用梯度累积策略(累积步数GRAD_ACCUM_STEPS = 4)，即每4个批次更新一次参数，以在有限硬件资源下模拟更大批量的训练效果。学习率调整采用ReduceLROnPlateau策略，当验证集准确率连续若干轮没有提升时，自动降低学习率，以避免过拟合并促进模型收敛。训练过程中持续监控验证集表现，仅保留验证准确率最高的模型作为最终结果，确保模型泛化能力。
2.4. 评价指标
模型的分类性能通过以下几个主要指标进行评估，分别是：准确率(Accuracy)、召回率(Recall)、精确率(Precision)、F1分(F1 score)。针对多分类任务，进一步绘制One-vs-Rest (OvR)和One-vs-One (OvO)两种策略下的多类别ROC曲线，量化模型对不同类别的区分能力。
此外，通过提取模型中期跨模态注意力模块输出的特征(如ResNet第3卷积层的融合特征)，利用t-SNE算法进行降维可视化，分析不同模态特征在低维空间的分布聚类情况，验证跨模态注意力模块是否有效实现了多模态信息的融合与对齐。
3. 实验结果
3.1. 多模态融合模型与单模态模型的整体分类性能评价
首先对比了多模态融合模型与单模态模型的分类预测性能。多模态模型的分类性能比单模态取得明显提升。表5汇总了单模态与多模态融合模型的主要分类指标对比。
Table 5. Comparison of classification performance between single-modal and multi-modal models
表5. 单模态与多模态模型的分类性能对比
指标 |
单模态模型 |
多模态融合模型 |
相对提升 |
Accuracy |
0.9029 |
0.9249 |
+2.20% |
Precision |
0.8794 |
0.9087 |
+2.93% |
Recall |
0.871 |
0.9012 |
+3.02% |
F1-Score |
0.8705 |
0.9021 |
+3.16% |
由表5可见，多模态融合模型的所有指标均比单模态模型的性能得到了提升，具体来说，准确率提升了2.2%，且提升具有极显著统计学意义(p < 0.001, z = 4.70)，与之关联的精确率提升了2.93%，召回率提升了3.02%，F1分数提高了3.16%。这都表明，多模态融合模型对于9种CRC类型整体的正确分类能力显著升高。
模型对9种类别分类的混淆矩阵见图2。由混淆矩阵可见，单模态模型错分了683个样本，而多模态模型将错分样本数量降低到540个。与单模态模型相比，多模态模型对大部分类别的样本的整体的正确识别能力都有所提升，尤其是对平滑肌和脂肪的识别能力提高显著，说明融合MRI的信息有助于定位平滑肌和脂肪的空间分布，弥补了单病理特征的不足。但对碎片和癌相关基质的整体样本识别略有下降，可能因这两类样本量较少(339例和421例)。
(a) 单模态模型的混淆矩阵
(b) 多模态模型的混淆矩阵
Figure 2. Confusion matrix
图2. 混淆矩阵
3.2. 多模态融合模型与单模态模型对关键类别的阳性样本识别能力评价
多模态模型在CRC关键类别(如癌相关基质、结直肠腺癌上皮、碎片、淋巴细胞)上的识别效果提升更显著(表6)。F1-Score是平衡精确率和召回率的综合指标，能综合反映模型对阳性样本的准确且全面的识别能力，在医疗诊断中能平衡误判与漏判。由表6可见，多模态模型对CRC相关基质的识别能力提升尤为显著，F1-Score从0.6097提升至0.7567，提升幅度达14.70%，且具有统计学显著性(p < 0.01, χ2 = 8.42)，这能显著提升对肿瘤微环境的检测能力以预测癌症转移风险。对结直肠腺癌上皮的识别能力提升有助于识别早期微浸润灶。对碎片的准确识别能排除干扰减少误判风险。对淋巴细胞的识别能提升对炎症反应程度的识别以及评估微卫星不稳定性。
Table 6. Key classes’ F1-Score
表6. 关键类别的F1-Score
类别 |
单模态F1 |
多模态F1 |
提升幅度 |
cancer-associated stroma癌相关基质 |
0.6097 |
0.7567 |
+14.70% |
colorectal adenocarcinoma epithelium结直肠腺癌上皮 |
0.9188 |
0.9649 |
+4.61% |
Debris碎片 |
0.8 |
0.8219 |
+2.19% |
Lymphocytes淋巴细胞 |
0.9593 |
0.9797 |
+2.04% |
3.3. 多模态融合模型与单模态模型对9个类别的区分能力评价
绘制了各CRC类型在测试集上的ROC曲线，如图3所示。
(a) 单模态模型的ROC曲线
(b) 多模态融合模型的ROC曲线
Figure 3. Test set ROC curve
图3. 测试集ROC曲线
由图3可见，用病理组织切片单模态进行病理分类，其疾病类型的区分能力为90.49%，而将MRI腹部器官定位识别图与病理组织切片图进行特征融合后，模型的分类能力达到92.48%，多模态融合模型的分类性能比单模态模型得到了提升(+1.98%)，且具有统计学显著性(p < 0.001, z = 4.28)，宏平均指标也全部有提升，说明将MRI腹部器官定位识别图与病理组织切片图进行特征融合，确实可增强模型对CRC病理组织类别的区分能力。
此外，多模态模型的OvR (+0.21%)和OvO (+0.37%)也均有所提升，表明模型在多分类场景下的排序能力和鲁棒性增强。
3.4. t-SNE可视化
使用t-SNE可视化特征空间分布，验证融合后的特征是否有效分离不同类别样本。图4展示了单模态模型(a)和多模态模型(b)在特征空间上的t-SNE可视化对比。
由该图可明显看到，单模态模型所得特征空间分布图4(a)显示，部分类别样本点分散，甚至出现不同类别样本点交叉重叠，聚类簇边界模糊，难以直观识别样本所属类别。而多模态模型所得特征空间分布图4(b)显示，9类基本形成相对独立清晰的聚类簇，不同类别有较为明显的间隔，边界相对清晰，无明显远离所属聚类的孤立点。以上可视化结果表明，多模态融合模型在9种类别之间实现了更为有效地分离。
4. 总结与讨论
本文构建了一种多模态特征融合的结直肠癌组织病理分类模型，采用了跨模态注意力机制的
(a) 单模态模型的t-SNE图
(b) 多模态融合模型的t-SNE图
Figure 4. t-SNE dimensionality reduction visualization plot
图4. t-SNE 降维可视化图
ResNet50双分支融合框架。该模型框架实现了多模态的中期和晚期融合。首先通过双分支的ResNet50对两个模态进行独立特征提取，避免不同模态独有特征丢失，然后用CrossModal Attention模块实现了中期不同模态间的高效信息交互，同时保持训练资源开销可控。最后还对两个分支输出的特征进行了晚期拼接融合，使得不同模态数据的特异性得到充分体现。
用该模型对CRC的组织病理学图像和MRI图像进行了多模态融合，以提升CRC的多种病理类型的分类性能。结果表明，进行多模态融合后，模型的整体分类性能(准确率提升2.2%)、对关键类别的阳性样本识别能力(癌相关基质识别能力提升14.70%，结直肠腺癌上皮识别能力提升4.61%)、对9种不同类别的区分能力(ROC提升1.98%)等都得到了提升。t-SNE可视化也显示多模态融合模型在9种类别之间实现了更为有效地分离。该模型将有助于降低CRC类别的误判和假阳性，有助于增强对癌症区域的识别。该模型及其结果具有一定理论和应用价值。
然而，本研究尚存在以下局限：仅基于MedMNIST v2标准化数据集，图像尺寸限制可能无法完全反映高分辨率医学影像下的多模态耦合关系，且PathMNIST和OrganMNIST_axial子集数据不是对应样本，因此本研究仅验证了模态互补的有效性，临床应用时还需进一步建模；缺乏真实临床环境的外部验证集；多模态注意力机制对特征维度设置较敏感，需在更多或不同任务中调优参数；工作分析主要聚焦在模型的全面分类能力及与CRC密切相关的类别的分类能力方面，对脂肪、黏液、黏膜、平滑肌、背景等分析不足。
未来工作将聚焦引入多源高分辨率图像与非结构化数据，扩展模态维度；基于真实病例数据构建多中心、多病种的通用验证集，验证模型泛化能力；并联合医学专家优化模型反馈机制，实现可视化与诊疗建议的临床联动。
