基于ABAQUS的工业反应炉温度场仿真

Temperature Field Simulation of a Reaction Furnace Using ABAQUS

摘要: 在高温化学反应过程中，反应炉内部温度的精确控制是决定产物质量与工艺效率的关键因素。传统反应炉设计在多区温度控制方面存在均匀性不足、响应滞后等问题，亟需通过仿真手段进行优化。本文针对某型反应炉，基于ABAQUS有限元平台开展稳态温度场仿真分析，重点研究其在多工况下的温度分布特性与PID控制策略的有效性。仿真结果表明，该反应炉能够将各工作区温度稳定控制在设定区间内，但部分区域由于存在加热器间的热耦合，出现过热和温度不足的问题，控制策略和结构设计需要进一步的改进。本文通过对某型反应炉进行仿真，并根据仿真结果提出改进意见，旨在为同类反应炉的热设计与控制优化提供理论依据。

Abstract: In high-temperature chemical reaction processes, precise control of the internal temperature within the reactor is a critical factor determining product quality and process efficiency. Traditional reactor designs suffer from issues such as insufficient uniformity and response lag in multi-zone temperature control, necessitating optimization through simulation. This paper focuses on a specific reactor model, conducting steady-state temperature field simulation analysis using the ABAQUS finite element platform. The study emphasizes investigating its temperature distribution characteristics under multiple operating conditions and the effectiveness of PID control strategies. Simulation results indicate that the modified structure can stably maintain temperatures within the set range across all working zones. However, thermal coupling between heaters in certain areas leads to overheating and insufficient temperature issues, necessitating further refinement of both control strategies and structural design. By simulating this specific reactor model and proposing improvements based on simulation outcomes, this study aims to provide a theoretical basis for thermal design and control optimization in similar reactors.

1. 前言

高温工业反应炉是一种用于在极端高温条件下进行材料处理和化学反应的专用设备，其种类繁多，如回转窑(用于水泥生产、冶金等)、高温炉(用于材料烧结、热处理、退火等)和高温氢气还原炉(用于金属提炼和粉末冶金)等。这类设备广泛应用于包括冶金、化工、陶瓷、玻璃、电子、废物处理等多个工业和科研领域，以实现特定的物理变化或化学反应。

高温工业反应炉内部温度场的均匀性与稳定性直接影响反应效率与产品质量。对于精密高温化学反应，要求的温度控制非常精确，才能获得希望的化学产品。尤其在多温区控制的反应炉中，各区域需维持不同的目标温度并满足严格的公差要求，这对热设计与控制策略提出了较高挑战[1]。

随着现代工业对温控精度与能效要求的不断提高，对反应炉温度场进行精确仿真与优化设计显得尤为重要。通过有限元分析的方法，可以在设计阶段预测炉体在不同工况下的温度分布，为结构优化、控制策略、硬件选型等提供理论依据。

目前，针对高温反应炉的热仿真与控制优化已有较多研究。例如，V. Bharath Kumar等[2]通过MATLAB/Simulink软件开发了一种基于模糊逻辑的控制器，能实时修正运行中扰动，具有较好的动态性能、快速响应及优异鲁棒性；Grazia Leonzio等[3]则针对传统壳管式甲醇合成反应器存在的问题提出双区壳管式反应器设计，并通过分区调控冷却剂温度实现非等温操作，提高碳转化率，减小冷却剂流量。此外，张亚超等[4]针对工业炉温控系统中存在的大惯性与非线性问题，提出了一种将神经网络算法与传统PID控制相结合的单神经元PID控制器。然而，现有研究在针对特定工艺场景下的反应炉结构改进与多目标温控协同优化方面仍显不足。

ABAQUS是一个大型商业有限元软件，可以对结构进行温度场分析，也可以进行结构和热的耦合分析，其最擅长的是非线性分析。该软件的功能足以完成反应炉的热分析工作[5] [6]。

本文以某工业用反应炉为研究对象，通过ABAQUS软件构建其有限元模型，开展稳态温度场仿真，评估不同加热功率与控制工况下的温控效果，并与实际工艺要求进行对比。本研究旨在为该反应炉的结构设计与控制策略提供数据支持与优化方向，具有一定的工程应用价值。

2. 模型简化

反应炉系统包含炉体、外部冷却设备、机箱和支架等，如图1所示。为节约计算资源，减少处理时间，按照反应炉工作的原理，以保留炉体及附加冷却部件功能和相关属性为前提，将不必要的部件去除，并合并材料属性相同的相邻零件，简化为图1所示的仿真模型。在保温层中由下到上分出一大三小共四块区域用于安装热电偶，实现对炉内温度的控制。后续仿真中也在这四个区域内壁设置温度或热流量的边界调节，模拟真实工况。

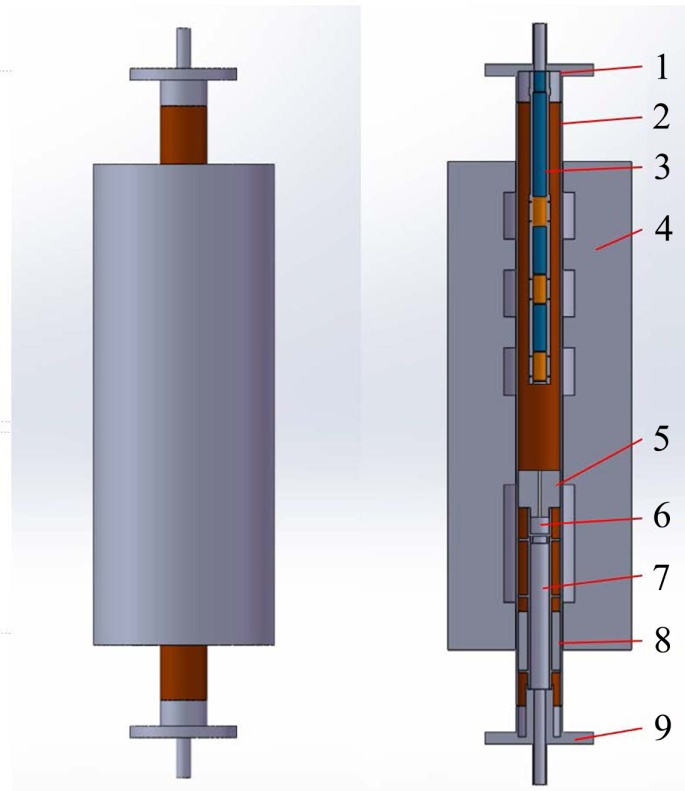

1. Water-cooled flange, 2. Heat pipe, 3. Trap, 4. Sintered ceramic insulation layer, 5. Plug, 6. Reaction crucible, 7. Support, 8. Lower insulation layer, 9. Water-cooled flange

1. 上水冷法兰，2. 热管，3. 捕集器，4. 烧结陶瓷保温层，5. 堵头，6. 反应坩埚，7. 支承件，8. 下保温层，9. 下水冷法兰

Figure 1. Simplified simulation model of the reactor system and its full cross-sectional view

图1. 反应炉系统简化仿真模型及其全剖视图

3. 网格划分

简化模型具有九个零件，在ABAQUS中对简化模型各零件分别进行网格划分。由于仿真仅关心固体稳态传热，使用默认算法的四面体网格即可，单元类型为DC3D4 (四节点线性传热四面体单元)，在ABAQUS中的Standard单元库中选择热传递即可。

各零件视体积大小和复杂程度设置4~6 mm的全局网格尺寸，其中热管和烧结陶瓷保温层由于体积大、表面结构简单，设置10 mm的全局网格尺寸，但为了防止配合面网格质量与其他零件相差过大，在全局种子的曲率控制处调节最大偏移因子为0.01，使其在每个圆上能生成79个以上的单元。本计算主要关心炉体高度方向的传热情况，所以对于各零件水平方向的薄壁结构网格数量要求不高，统一使用为边布种功能，设置厚度方向单元个数为2个，并在薄壁件轴向方向按照3 mm尺寸沿边布种细化网格，避免薄壁单元水平和竖直方向的尺寸差距过大。网格划分结果如图2所示。各零件的节点数和单元数如下：a. 上水冷法兰：结点数：24,532，单元数：116,572；b. 捕集器：结点数：25,114，单元数：114,915；c. 下保温层：结点总数：3894，单元数：17,760；d. 支承件：结点数：11,533，单元数：43,917；e. 下水冷法兰：结点数：27,747，单元数：133,722；f. 热管：结点数：26,164，单元数：102,064；g. 坩埚：结点数：2763，单元数：11,061；h. 烧结陶瓷保温层：结点数：158,059，单元数：870,507；i. 管堵：结点数：7224，单元数：37,095；总装：结点总数：287,030，单元总数：1,447,613。

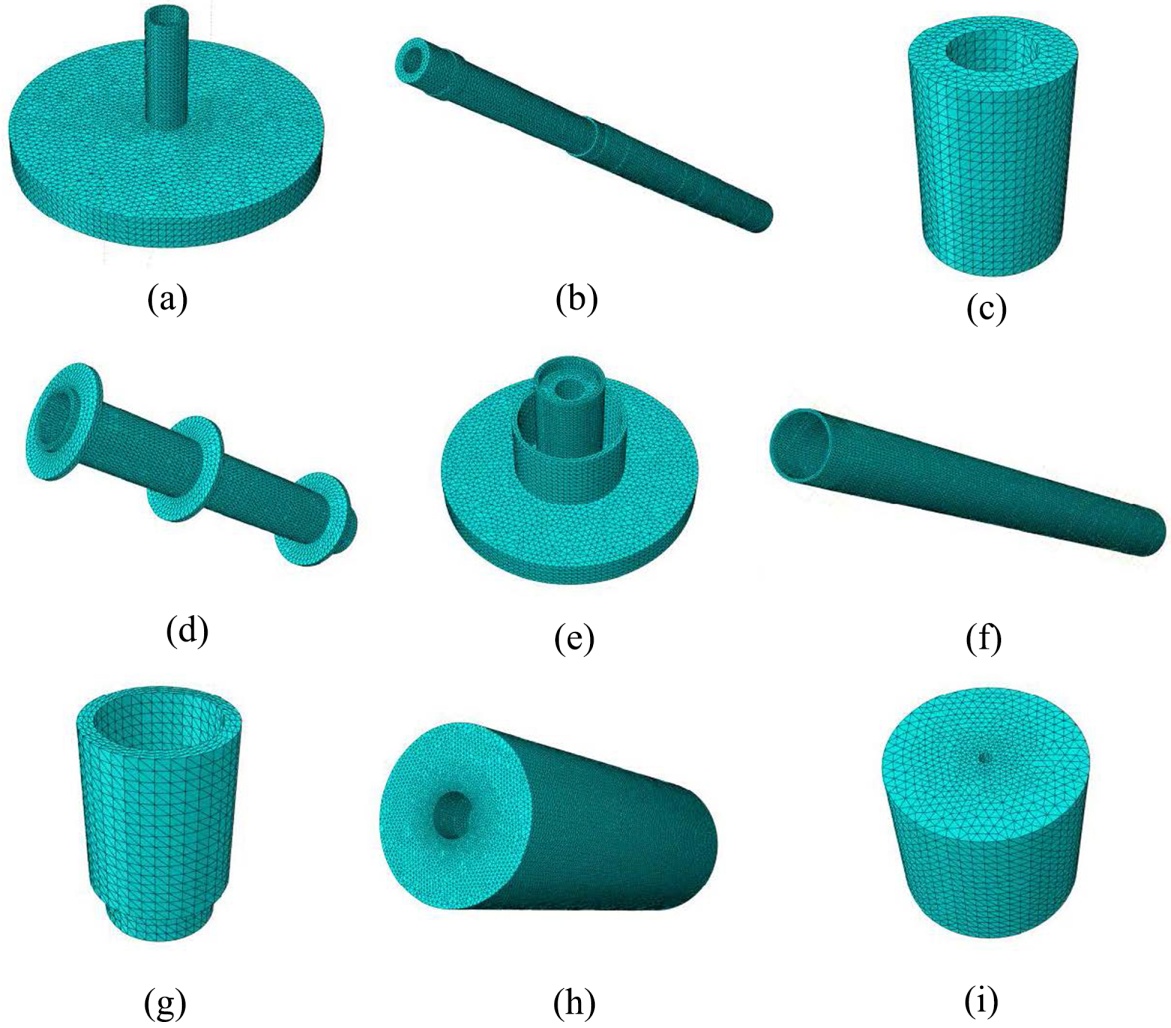

Figure 2. Meshing results of each part. (a) Upper water-cooled flange, (b) Trap, (c) Lower insulation layer, (d) Support, (e) Lower water-cooled flange, (f) Heat pipe, (g) Crucible, (h) Sintered ceramic insulation layer, (i) Pipe blockage

图2. 各零件网格划分结果。(a) 上水冷法兰，(b) 捕集器，(c) 下保温层，(d) 支承件，(e) 下水冷法兰，(f) 热管，(g) 坩埚，(h) 烧结陶瓷保温层，(i) 管堵

4. 材料属性

对于本次稳态固体传热的仿真，设置的材料属性包括热传导率、密度、杨氏模量、泊松比、线膨胀系数、比热。根据给定的工程要求，仿真涉及的材料包括304不锈钢、310S不锈钢、刚玉、三氧化二铝发泡材质、微孔刚玉烧结材质、烧结陶瓷保温层。查询企业供货信息、国家标准和相关文献[7]-[10]，取各材料属性值如表1所示，部分材料属性使用与温度相关数据。

Table 1. Simulation material properties

表1. 仿真材料属性

材料	热传导率 mW/mm·℃	密度 t/mm^3	杨氏模量MPa	泊松比	线膨胀系数 1/℃	比热 N·mm/(t·K)
304	15.0@20℃ 18.0@500℃	7.93e−9	2e5	0.3	1.6e−5@100℃ 1.70e−5@300℃ 1.80e−5@500℃	5e8
310S	14@20℃ 17.5@500℃	7.98e−9	1.95e5	0.28	1.58e−5@100℃ 1.65e−5@300℃ 1.73e−5@500℃	4.5e8
刚玉	30	3.9e−9	2e5	0.25	7.8e−6	8e8
发泡三氧化二铝	5	3e−10	5e4	0.2	8e−6	9e8
微孔刚玉烧结材质	0.4@300℃ 0.8@1000℃	3.5e−9	8e4	0.2	7e−6	7.6e8
烧结陶瓷保温层	0.1	3.5e−9	5e4	0.24	7.7e−6	7.8e8

ABAQUS软件没有内置的单位系统，需要用户自行统一单位后直接输入对应的数值，本案例使用mm-t为单位进行建模，使用mm-t制单位，表格中数据均为已转换为mm制单位的数值。

5. 边界条件设置

对于高温炉体的温度场分析，需要考虑热辐射的作用。在ABAQUS的模型中编辑模型属性，设置绝对零度为−273.15，给定斯特藩–玻尔兹曼常数(Stefan-Boltzmann constant)常数为5.67e−11 (mm-t制单位)。

斯特藩–玻尔兹曼常数，一个用希腊字母σ标记的物理常量，用于斯特藩–玻尔兹曼定律：$j^{\ast }=\sigma T^4$ 。

此定律说明一个黑体表面单位面积在单位时间内辐射出的总能量(称为物体的辐射度或能量通量密度) j^*与黑体本身的热力学温度T_k的四次方成正比，其中的比例系数σ就是此常数。

σ的值为5.670 367(13) × 10⁻⁸ W/m²∙K⁴ [11]。本值既能被推导，亦能被实验测定；见斯特藩–玻尔兹曼定律。

σ的定义能以玻尔兹曼常数k_B表示：

$\sigma =\frac{2{\pi }^5{k}_B^4}{15h^3{c}^2}=\frac{{\pi }^2{k}_B^4}{60{\hslash }^3{c}^2}=5.670367\left(13\right)\times {10}^{-8}\text{J}/{\text{m}}^2\cdot \text{s}\cdot {\text{K}}^4$

其中h为普朗克常数，ℏ = h/2π，为约化普朗克常数，c是真空中光速。

分析步设置为默认的稳态热传递，并设置输出节点温度。在相互作用模块中创建水冷对流、空气对流和接触传热的相互作用属性。水冷法兰位于炉体上下两端，并且覆盖一部分刚玉热管，因此需要对热管做分割处理，根据接触材质的不同热管需要分成水冷段、空气接触段、炉内段和加热段(图3)，以便分别施加边界条件。水冷部件覆盖的区域，包括水冷法兰和刚玉水冷段设置表面热交换条件，使用毫米制单位，散热系数设置为1，环境温度为35℃ (即冷却液温度为35℃)。暴露在空气中的部分，包括保温层的外表面、刚玉热管的空气接触段设置表面热交换条件，假定空气无强制对流，散热系数为0.01，环境温度20℃。另外，外露部分尤其是高温的炉体保温层外壁需要设置表面辐射，辐射类型为“到环境”，发射率根据材料特性设置为0.78，环境温度20℃。

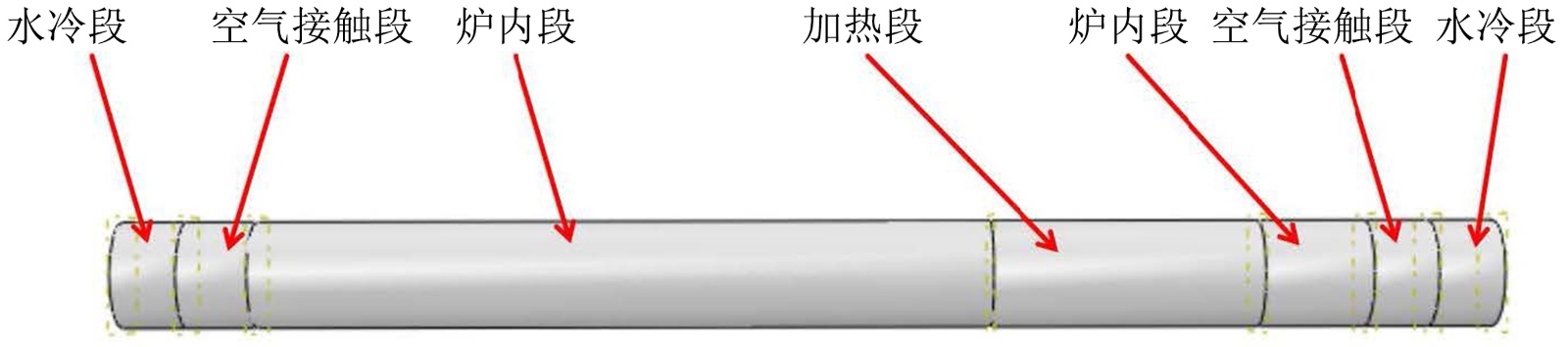

Figure 3. Heat pipe partition

图3. 热管分区

对于接触传热首先需要在相互作用管理器中创建各接触表面的接触属性，并在相互作用属性管理器中创建默认的切向和法向接触行为，此外还需要设置不同零部件之间的接触传热系数。基于Mikic (1974)和Yovanovich (1982)发展的联合粗糙表面塑性接触模型[12] [13]，其接触传热系数h_c可表示为：

$h_c=1.25k_s\frac{m}{\sigma }{\left(\frac{P}{H_c}\right)}^{0.95}+\frac{k_g}{Y}$

其中$\sigma =\sqrt{{\sigma }_1^2+{\sigma }_2^2}$ ，${\sigma }_1$ 和${\sigma }_2$ 分别是两种接触表面的均方根粗糙度；$m=\sqrt{m_1^2+m_2^2}$ ，m₁和m₂是表面轮廓的平均斜率；P是施加在接触面上的表观压力；H_c为较软材料的显微硬度；$k_s=\frac{2k_1{k}_2}{k_1+k_2}$ 为两种材料的联合热导率，其中k₁、k₂为两种材料本体热导率，k_g为界面流体的热导率；Y为截面平均气隙厚度。

根据以上公式，结合各部件实际安装方式设置不同材质的传热系数如表2所示。

Table 2. Contact heat transfer coefficients in simulation

表2. 仿真涉及的接触传热系数

接触 材料	刚玉-304	刚玉–烧结陶瓷保温层	刚玉–发泡三氧化二铝	刚玉–微孔刚玉烧结材料	304-310S	刚玉–刚玉
接触 传热 系数	1	0.3	0.6	0.5	2	2

根据工程场景需要，在炉内加热区设置温度的边界条件，大小为1650℃，用于模拟工程场景下对坩埚部位的加热，其他调节温度所用的电热丝默认不开启，因此不需要设置温度条件。为整体在初始分析步中设置预定义场条件，温度20℃用于模拟环境温度。

反应炉在上半部分的保温层中布置了三处加热区域(图4)，每个区域使用1 kW功率的电加热器进行加热，采用PID方法控制不同区域的温度以满足捕集器需要的凝结温度。为了验证加热器功率是否满足需求，可以在载荷模块中对三个区域施加表面热流以模拟加热器加热工况。本案例对于加热器全开、1、2号加热器打开以及仅1号加热器打开的工况做了仿真，设置表面热流为1 kW以模拟加热器满功率的工况，如果在这三个工况下三处捕集器附近的温度超过实际需要的温度，即可说明在PID控制下的加热器可以使得各点温度稳定在需要的值。

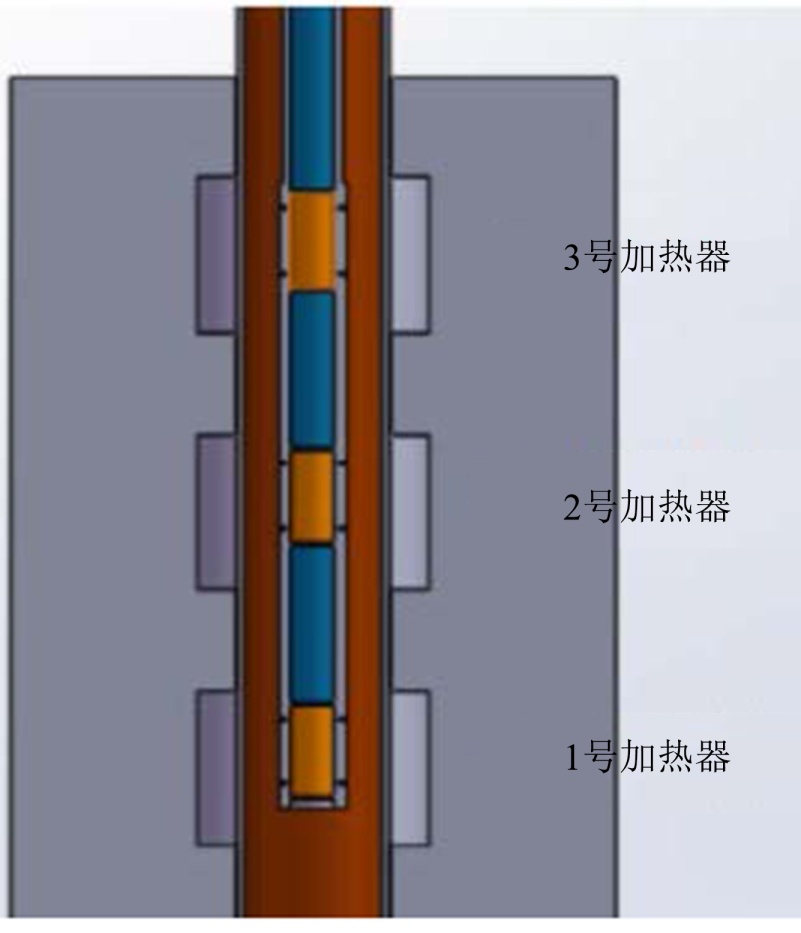

Figure 4. Schematic diagram of the layout of the reactor heater

图4. 反应炉加热器布置示意图

另外，由于实际工程场景中通过控制加热器功率控制1、2、3号加热器附近的温度为1000℃、800℃和600℃以满足反应炉的需求，所以还需要针对1、2号加热器开启温度控制的工况进行仿真，用于验证在实施温度控制时相邻的捕集器工作区间是否会发生过热的情况。最后对反应炉所有加热器都正常工作的工况进行仿真，用于观察炉体结构是否具有优化的可能。

6. 仿真结果与结论

提交仿真分析后，得到的结果如图5所示。使用查询工具查看a、e、f三组结果中捕集器工作区间两端的结点温度，可以得到对应工作间的温度范围，结果如表3所示。

(a) (b)

(c) (d)

(e) (f)

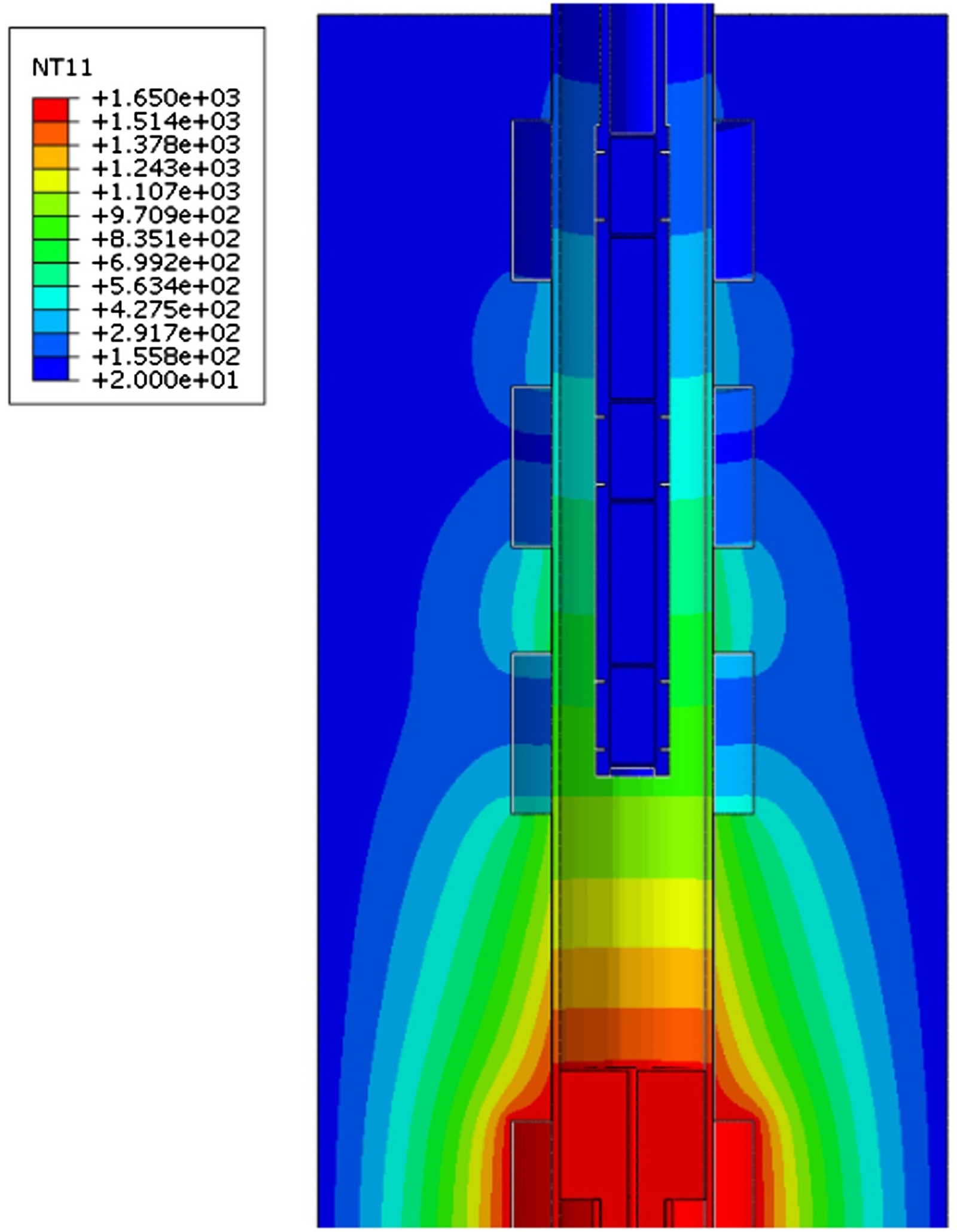

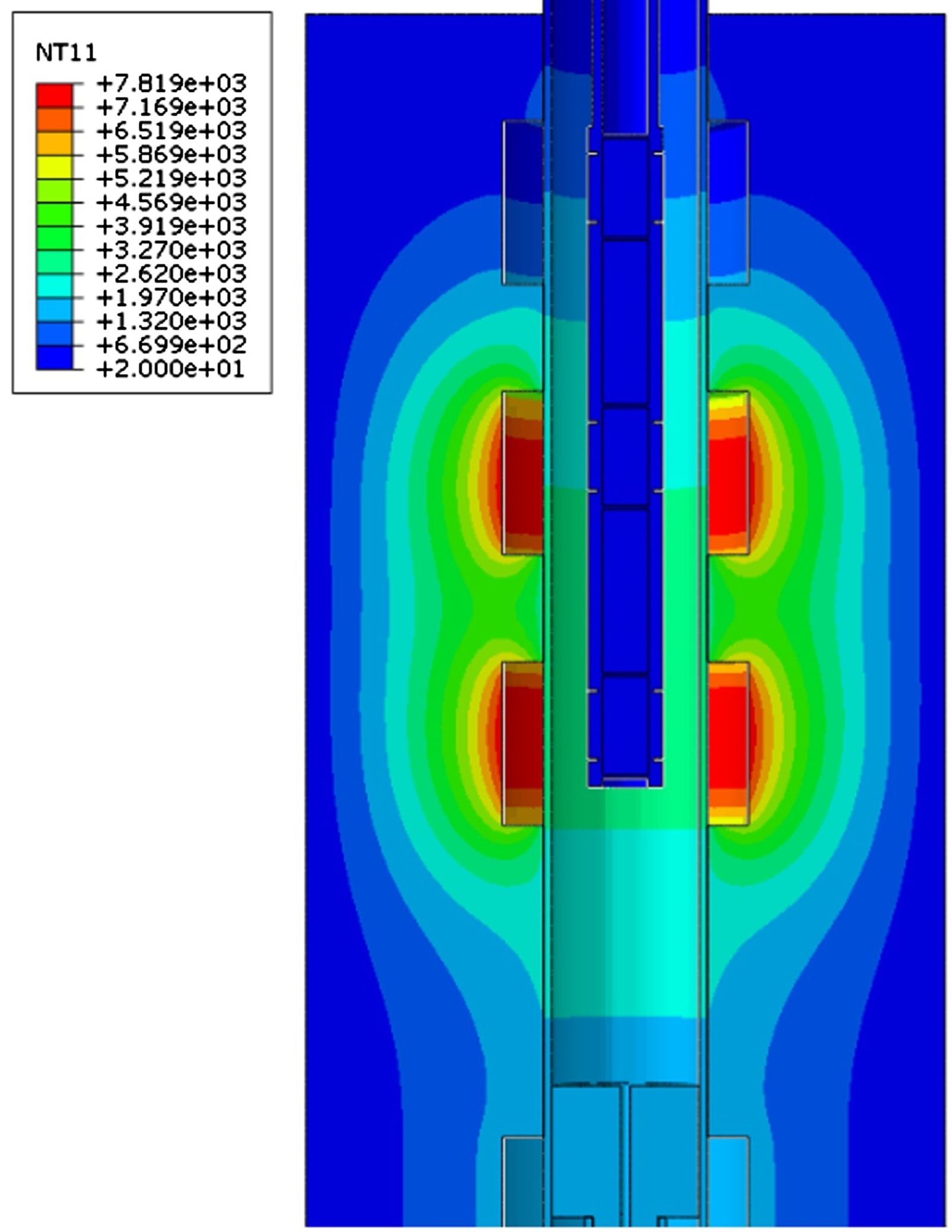

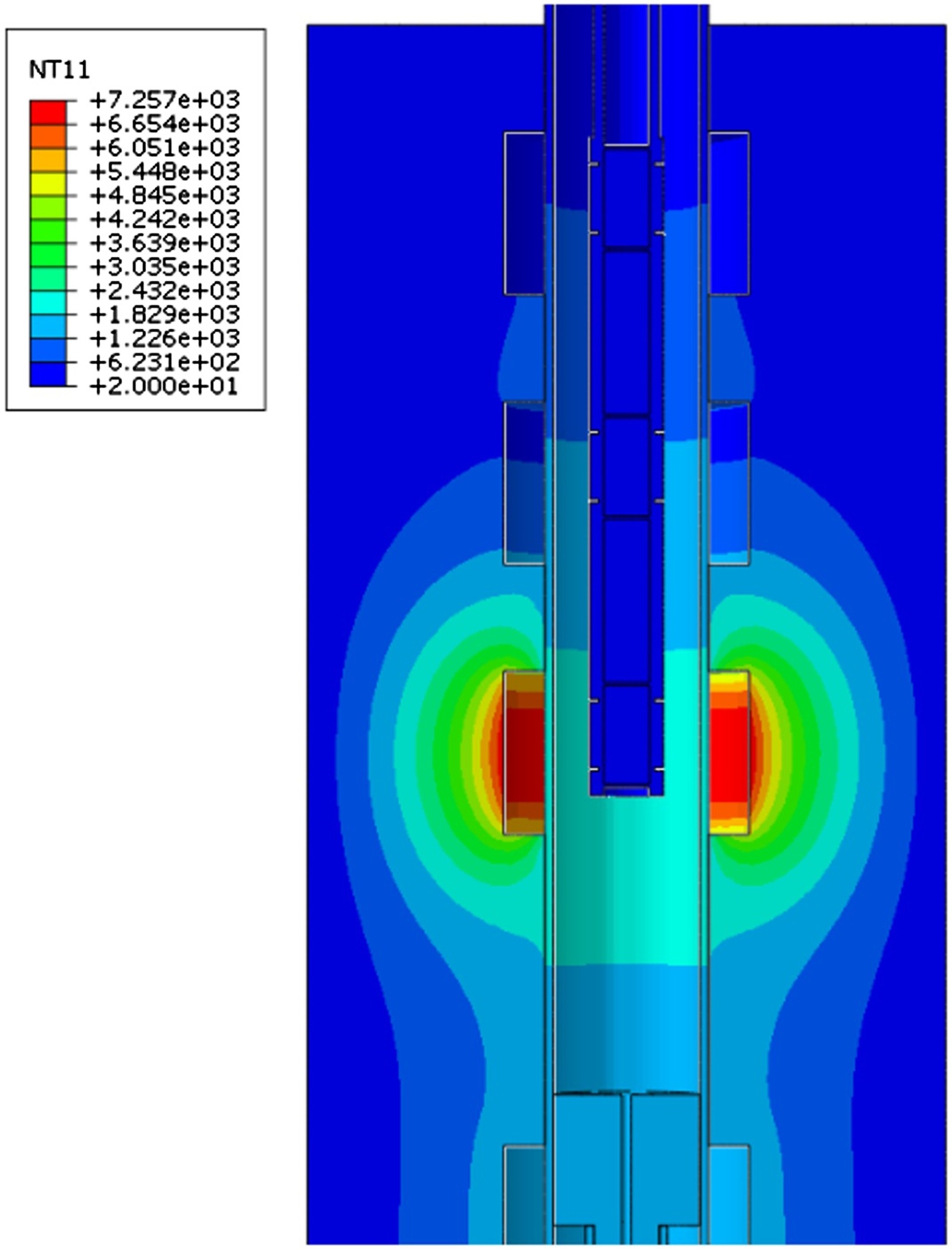

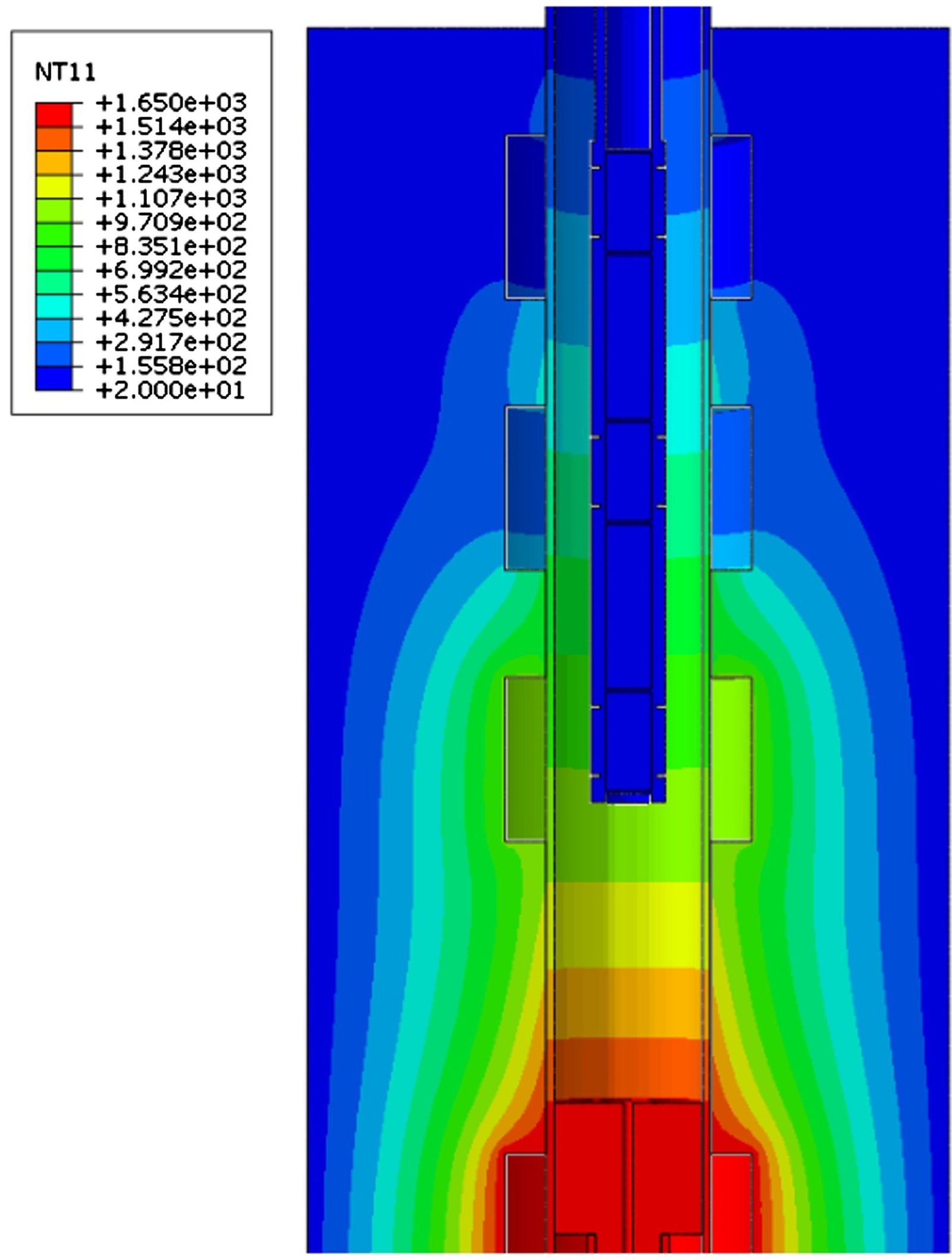

Figure 5. Temperature field simulation results. (a) All heaters are turned off; (b) No. 1 heaters are turned on; (c) No. 1 and No. 2 heaters are turned on; (d) All heaters are turned on; (e) Heating area 1 temperature control; (f) Heating area 1 and 2 temperature control

图5. 温度场仿真结果。(a) 加热器全部关闭；(b) 1号加热器打开；(c) 1、2号加热器打开；(d) 加热器全开；(e) 1号加热区域温度控制；(f) 1、2号区域温度控制

Table 3. Temperature range of each area under different temperature control conditions

表3. 不同温度控制工况下各区域温度区间

组别	位置	温度区间/℃	期望工作温度/℃
(a) 加热器关闭	1号加热器	761~994	1000
	2号加热器	438~616	800
	3号加热器	171~337	600
(e) 1号加热区温度控制	1号加热器	874~1057	1000
	2号加热器	502~714	800
	3号加热器	225~374	600
(f) 1、2号加热区温度控制	1号加热器	942~1100	1000
	2号加热器	661~821	800
	3号加热器	298~500	600

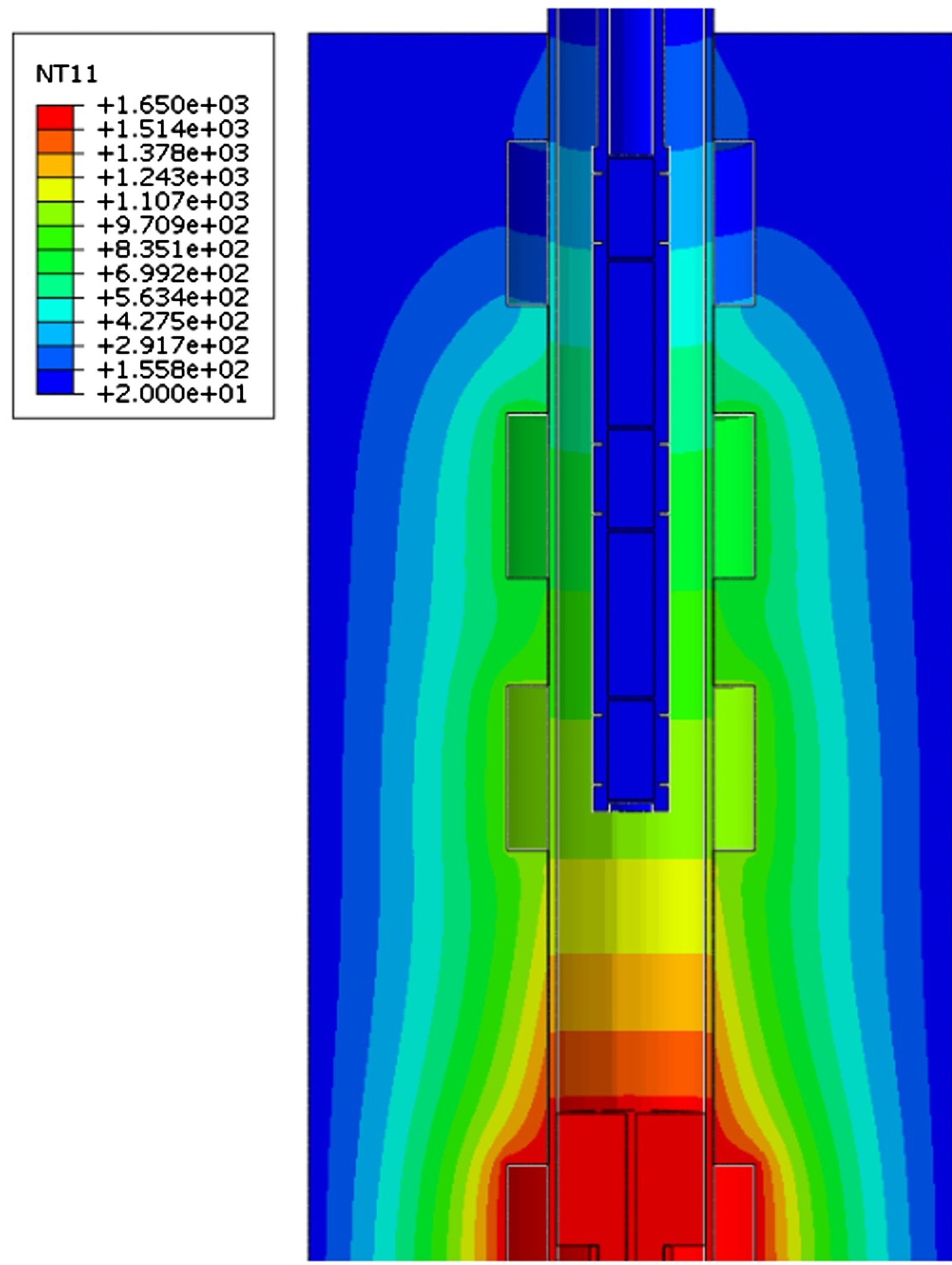

由此结果可知，当三处加热器都不开启时(图5(a))，炉体下部温度高，1号加热区所在的捕集器温度区间为761℃~994℃，接近期望的工作温度；2号和3号加热区的捕集器温度区间分别为438℃~616℃和171℃~337℃，均远低于期望的工作温度，因此需要打开加热器进行升温。

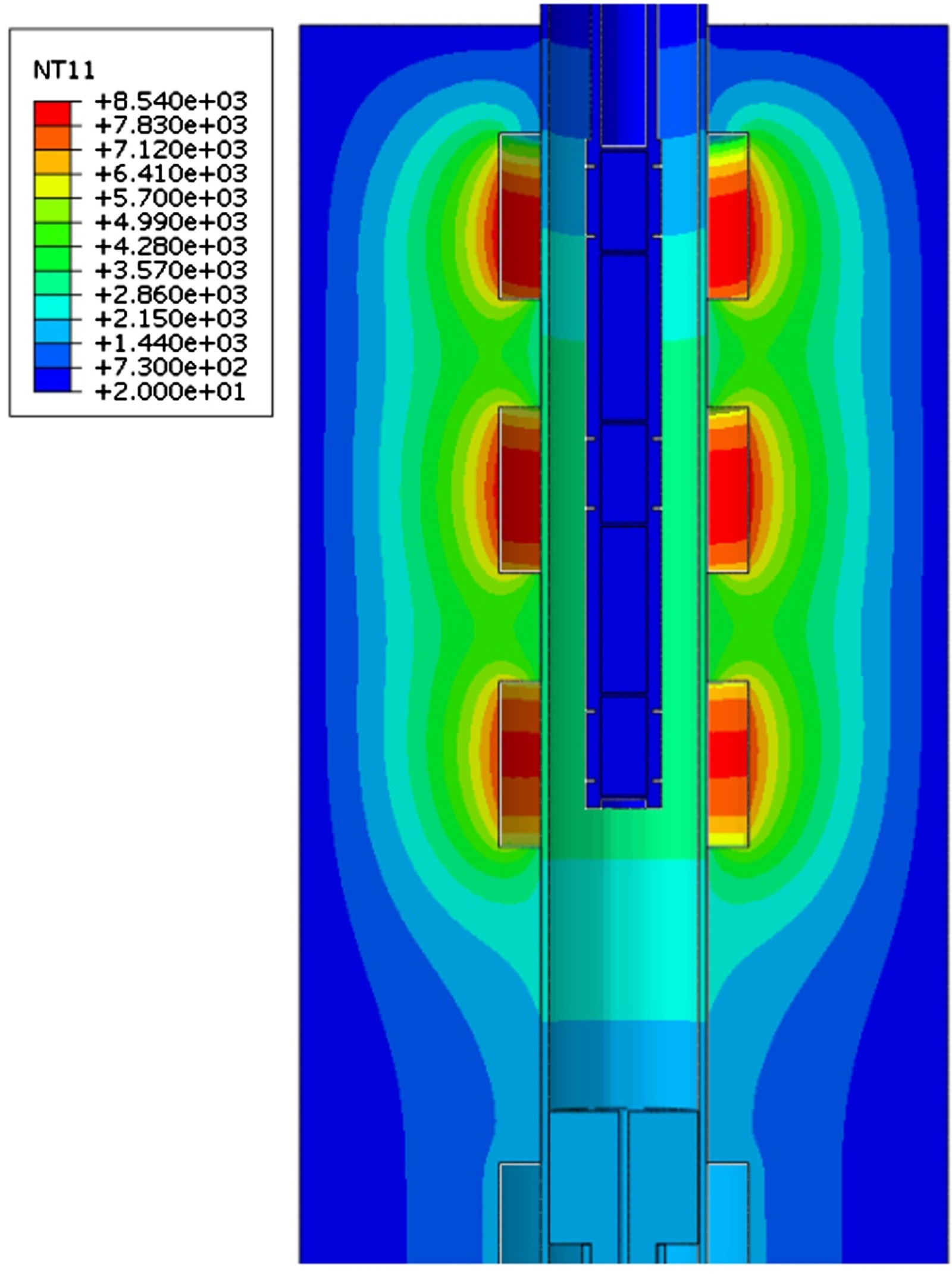

为了使各区域温度达到工作温度，三处加热区布置了最大功率为1 KW的热电偶，使用PID控制方法对工作区域进行加热。为了验证热电偶的加热功率足以使目标区域达到工作温度，需要对各热电偶以最大功率工作的工况进行仿真，如果对应的加热区温度超过目标温度，则说明热电偶功率足够。以最大功率依次打开1、2、3号加热器时(图5(b)、图5(c)、图5(d))，加热区温度极高，说明热电偶功率完全可以实现温度控制。

另外，还需要考虑加热器之间的热耦合效应，当1号加热器工作时，2、3号加热区有可能出现过热的现象；同理，1、2号加热器正常工作时，3号加热区也有过热的可能性。因此本案例也对1号加热区正常工作和1、2号加热区共同工作的工况进行了仿真(图5(e)、图5(f))。结合表3数据可知，当1号加热器正常工作时，对应区域的温度区间可以被控制在874℃~1057℃之间，而2、3号区域温度区间分别为502℃~714℃和225℃~374℃；当1、2号区域加热器都正常工作时，1号区域温度分布在942℃~1100℃范围内，2号区域温度661℃~821℃，3号区域温度298℃~500℃。以上结果表明各加热器之间存在明显的热耦合效应，加热器正常工作时不会导致上方加热区域温度超出目标值；观察1号加热区在各工况的温度区间可以发现，当相邻两个加热器都工作时，位于下方的加热区域温度会有一定程度的上升。

反应炉所有加热器都正常工作的工况仿真结果如图6所示，查看结点温度发现1号区域最高温度为1106℃，2号区域最高温841℃，而3号区域温度区间仅为573℃~401℃。1、2号区域出现过热的现象，而3号区域由于靠近水冷法兰和保温层边缘，温度低于期望工作温度。因此，在炉体的优化方面可以考虑将1、2号加热区间距加大，以减少加热器之间的热耦合效应；将3号加热区下移，靠近2号加热区以充分利用热量。由于捕集器位于刚玉热管内部，温度相较热电偶所控制的加热区壁面更低，所以3号加热区的温度控制策略需要相应做出调整，如提高目标温度或将传感器测量的对象直接指定为捕集器。

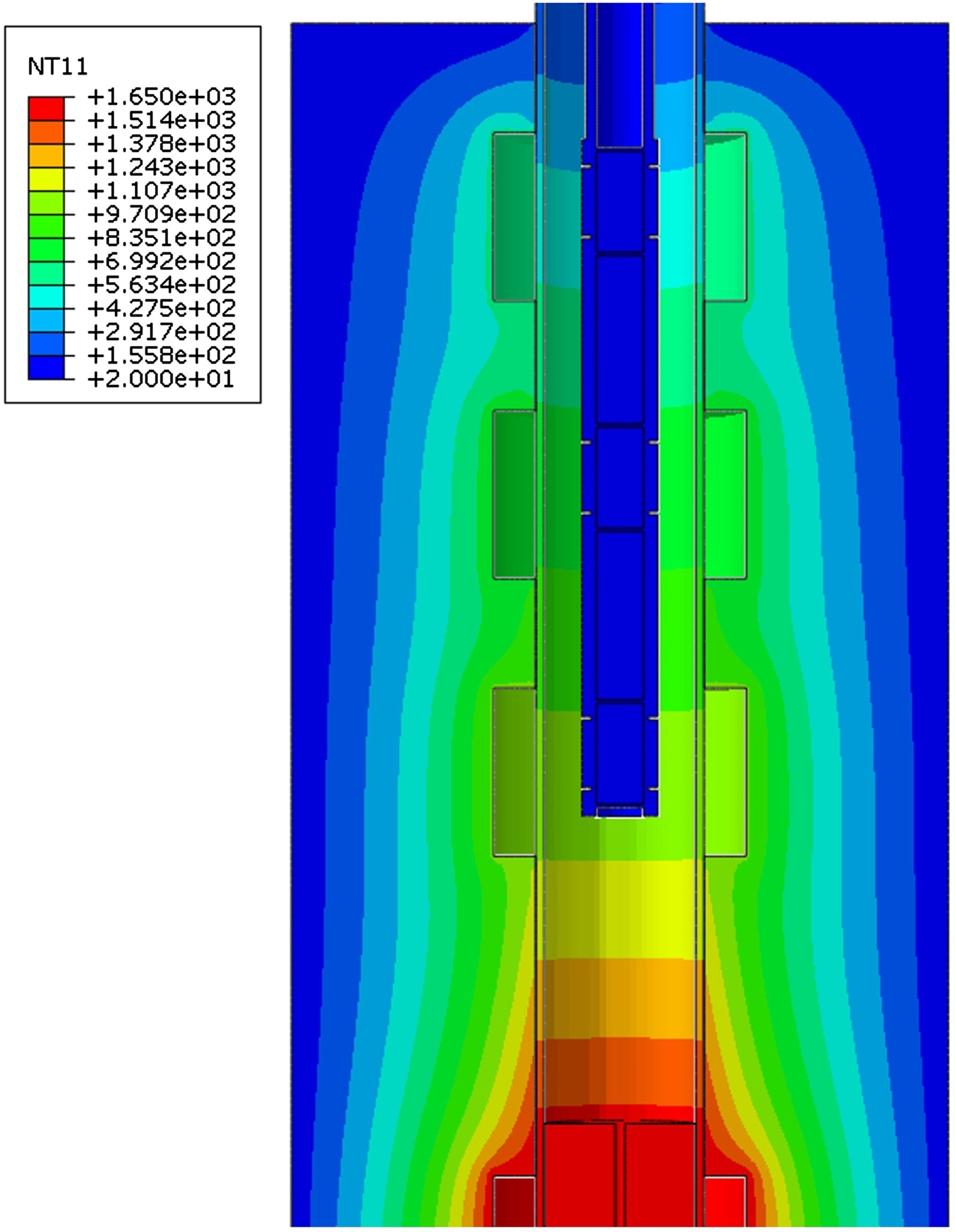

Figure 6. Simulation results under design conditions

图6. 设计工况仿真结果

使用ABAQUS有限元分析软件，可以对加热炉的温度分布进行精确分析，获得不同工况下加热炉内的温度分布，确保加热炉内的温度精确满足化学反应的需求。后续，可以根据温度场仿真结果，对加热器提出精确的PID仿真策略。
