1. 引言
固体氧化物燃料电池(SOFC)作为一种能够高效、清洁地将燃料的化学能直接转化为电能的能源转换装置,在分布式发电和可持续能源领域展现出广阔的应用前景。然而,传统SOFC基于钇稳定氧化锆(YSZ)电解质,其最佳工作温度通常高达800℃~1000℃。高温运行不仅导致材料退化加速、密封困难,也显著提高了系统制造与维护成本。为了推动SOFC技术的商业化进程,将其操作温度降低至中低温区间(400℃~600℃)已成为该领域发展的必然趋势与核心挑战。这一“中温化”进程的关键在于开发出在此温度范围内仍具有高离子电导率、优异化学与结构稳定性的电解质材料[1]。
在众多候选材料中,钇掺杂的BaCeO3 (BCY)和BaZrO3 (BZY)基质子导体备受关注。BCY电解质虽具有较高的质子电导率且易于烧结,但其在富含CO2和H2O的气氛中化学稳定性差,易发生碳酸化反应而分解;与之相反,BZY电解质拥有卓越的化学稳定性,却面临着极高的晶界电阻和难以致密化烧结的固有难题[2]。为兼顾质子电导率、烧结活性与化学稳定性,研究者将BZY与BCY形成固溶体,其中BaZr0.1Ce0.7Y0.2O3−δ (BZCY)因其在Ce/Zr比例上取得的优化平衡,实现了较高的体相质子电导率和显著改善的化学稳定性,被视为极具潜力的中温SOFC电解质材料[3]。
尽管如此,BZCY电解质在实际应用中仍面临若干严峻挑战[4]:(1) 其完全致密化烧结仍需较高温度(通常>1500℃),易导致Ba元素挥发并增加制造成本;(2) 在苛刻的还原性气氛或含CO2/H2O环境中,其长期化学稳定性仍有待进一步提高;(3) 晶界对质子传输的阻碍作用(即高晶界电阻)仍是限制其总电导率的关键因素。因此,对BZCY电解质进行有效的改性优化,是推动其走向实际应用的必由之路。
基于此,本文旨在系统梳理BZCY电解质改性策略的最新研究进展。全文将围绕以下四个方向展开综述:(1) B位掺杂调控,通过引入不同价态与半径的金属元素,精准优化其缺陷化学与微观结构;(2) 烧结助剂的应用,借助外部添加物降低致密化温度并优化晶界特性;(3) 复合电解质构建,通过引入第二相材料(如碳酸盐、半导体等)利用界面效应开创协同传导新路径;(4) 不同制备工艺在BZCY电解质致密化程度、微观结构均匀性及最终服役性能方面的作用。通过对上述策略的深入总结与展望,以期为高性能BZCY基电解质的未来发展提供有价值的参考。
2. BaZr0.1Ce0.7Y0.2O3−δ电解质的B位掺杂调控
B位掺杂是优化BZCY电解质性能的核心策略。其钙钛矿结构中的B-O键与Y3+掺杂产生的氧空位是质子传导的基础,但单一Y3+掺杂仍面临晶界电阻高、化学稳定性不足与烧结困难等问题。通过引入不同价态或半径的B位掺杂离子,可精准调控其缺陷化学环境。具体而言,低价态阳离子可增加氧空位浓度;合适的离子能降低质子迁移能垒;而高键能离子则可增强结构稳定性以抵抗CO2毒化。同时,部分过渡金属离子的引入还能形成低温液相,显著促进烧结致密化。因此,B位掺杂已成为全面提升BZCY电解质导电性、稳定性及烧结性能的关键途径。
2.1. 金属元素单掺杂
单掺杂策略是研究B位掺杂效应最基本且有效的方法。通过在BZCY中引入单一种类的异价或同价金属离子,可以清晰地揭示该元素对电解质结构、烧结性、电导率及稳定性的特定影响。近年来,研究者们对多种金属元素的单掺杂效果进行了深入探索。
Khan等[5]通过燃烧法成功设计并制备了B位Ni掺杂BaZr0.1Ce0.7Ni0.04Y0.2O3−δ (BCZNY)的电解质,研究表明,在N2气氛中,BCZNY在700℃时获得了0.05 S∙cm−1的高质子电导率。以其BCZNY为电解质、以SrFe0.8Mo0.2O3−δ (SFM)为对称电极的燃料电池,在800℃下实现了254 mW∙cm−2的峰值功率密度,并在700℃、120 mA∙cm−2的电流密度下稳定运行超过100小时。Tseng等[6]创新性地采用柠檬酸-EDTA络合溶胶–凝胶法与成分交换法相结合的方法,合成了一系列K掺杂的Ba1−xKxZr0.1Ce0.7Y0.2O3−δ (x = 0.025~0.2)电解质。研究表明,当K掺杂量为10%时,电解质在1600℃烧结后获得了最高相对密度(>97%)和最优的相均匀性,其在800℃时的质子电导率达0.012 S/cm。此外,该组分Ba0.9K0.1Zr0.1Ce0.7Y0.2O3−δ在600℃的纯CO2气氛中暴露16小时后结构未发生分解,以其组装的Pt|电解质|Pt对称电池在800℃下的最大功率密度相较于未掺杂样品有显著提升(图1)。
Wang等[7]采用凝胶浇注法制备了BaZr0.1Ce0.7Y0.2−xCuxO3−δ (BZCYCux, x = 0~0.1)并系统研究了Cu在B位掺杂的微观结构和对电性能的影响。研究表明在700℃的湿空气气氛中,优化后的BZCYCu0.075电解质的电导率达到1.64 × 10−2 S∙cm−1,是未掺杂BZCY样品的两倍。以其制备的阳极支撑型单电池,在700℃以湿润H2为燃料和空气为氧化剂的条件下,峰值功率密度达到810 mW∙cm−2。
Wei等[8]研究了Zn掺杂对BaZr0.1Ce0.7Y0.2O3−δ (BZCY)电解质的改性效果。研究表明,Zn2+的引入形成了BaZr0.1Ce0.7Y0.1O3−δ (BZCYZn),在750℃时,BZCYZn在湿润H2和CH4气氛中的质子电导率分别达到0.022 S∙cm−1和0.019 S∙cm−1,均优于未掺杂的BZCY电解质。以其作为电解质的阳极支撑单电池在H2和CH4燃料下的峰值功率密度分别达到1324.63 mW∙cm−2和647.49 mW∙cm−2,显著优于BZCY为电解质的单电池。

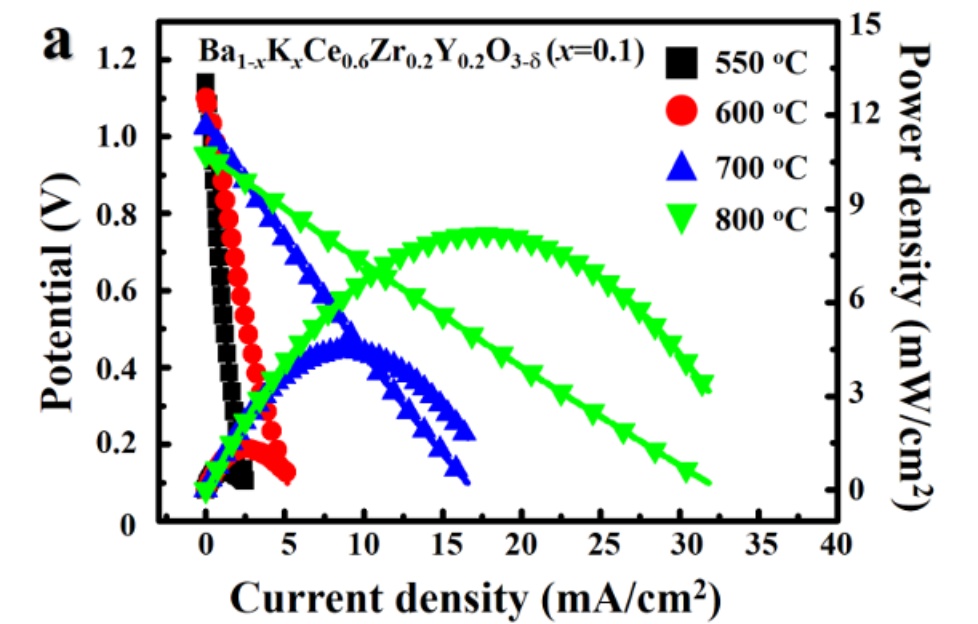

Figure 1. I~V curves and power density outputs of Pt/Ba1−xKxZr0.1Ce0.7Y0.2O3−δ/Pt single cells, in which the electrolytes were (a) x = 0 and (b) x = 0.1 (CE-4), respectively. The measurements were performed in the temperature range of 550˚C~800˚C. [6]
图1. 单电池的I~V曲线和功率密度输出,其中Ba1−xKxZr0.1Ce0.7Y0.2O3−δ电解质分别为(a) x = 0和(b) x = 0.1 (CE-4)。测量在550℃至800℃的温度范围内进行[6]
Wenzhao等[9]通过引入Dy元素制备了中熵电解质BaZr0.1Ce0.7Y0.1Dy0.1O3−δ (BZCYD)。研究表明,掺杂Dy3+的BZCY在一系列处理后,BZCYD的物相和微观结构保持稳定,其电导率衰减率(分别为44.1%和52.5%)远优于BZCY电解质(分别为88%和74%)。以其作为电解质的阳极支撑单电池在700℃的湿润H2中,峰值功率密度达到510 mW∙cm−2。
Table 1. Performance comparison of single-doped BZCY electrolytes
表1. 单掺BZCY电解质性能对比
掺杂元素 |
材料组成 |
电导率 |
功率密度 |
数据来源 |
Ni |
BaZr0.1Ce0.7Ni0.04Y0.2O3−δ |
0.05 S∙cm−1 (700℃) |
254 mW∙cm−2 (800℃) |
Khan等[5] |
K |
Ba1−xKxZr0.1Ce0.7Y0.2O3−δ |
0.012 S∙cm−1 (800℃) |
|
Wang等[7] |
Cu |
BaZr0.1Ce0.7Y0.2−xCuxO3−δ |
1.64 × 10−2 S∙cm−1 |
810 mW∙cm−2 (700℃) |
Wei等[8] |
Zn |
BaZr0.1Ce0.7Y0.1Zn0.1O3−δ |
0.022 S∙cm−1 (750℃) |
1324.63 mW∙cm−2 |
Wei等[8] |
Dy |
BaZr0.1Ce0.7Y0.1Dy0.1O3−δ |
|
510 mW∙cm−2 (700℃) |
Wenzhao等[9] |
通过对上述单一元素掺杂效应的系统对比(表1),可明晰其改性规律:过渡金属(如Ni、Cu)擅长作为“烧结促进剂”和“晶界净化剂”,通过优化微观结构显著提升电导率;而稀土元素(如Dy)则扮演“晶格稳定剂”角色,利用熵增效应等机制专攻于化学稳定性。然而,这种“单功能”特性也构成了其固有局限,即难以同时解决BZCY面临的多重挑战。例如,追求高电导的Cu/Ni掺杂对稳定性改善有限,而专注于稳定性的Dy掺杂对电导率的提升不足。因此,突破单掺杂的性能瓶颈,将不同优势元素进行组合,通过协同效应实现质子电导率、烧结活性与化学稳定性的均衡优化,已成为必然的研究趋势。下文将重点综述多元掺杂策略在此方面的最新进展。
2.2. 多元掺杂BZCY改性
上述单掺杂研究清晰地揭示了特定元素与BZCY性能提升间的“关系”,然而,其“单功能”导向的特性也决定了难以在单一材料中同步实现高质子电导率、优异化学稳定性及低温烧结性等多重目标。为突破此瓶颈,研究者将目光转向多元掺杂策略,旨在通过不同元素间的协同效应,实现对BZCY电解质性能的“一体化”协同优化。该策略的核心在于将具有互补功能的掺杂剂(如促进烧结的过渡金属、稳定晶格的稀土元素等)进行理性组合,以期在晶格中产生“1 + 1 > 2”的增强效果,下文将综述几种代表性的多元掺杂体系。
郭锐等[10]创新性地在BaZr0.1Ce0.7Y0.2O3−δ (BZCY)中引入了Sn4+、Dy3+和Cu2+进行三掺杂,成功制备出BaCe0.7Sn0.1Dy0.15Cu0.05O3−δ (BCSDCu)电解质。研究表明在600℃的湿H2气氛中,BCSDCu的质子电导率达到13.6 mS∙cm−1,以其为电解质(40 μm)的阳极支撑单电池在600℃下实现了390 mW∙cm−2的峰值功率密度。王雨晴等[11]的工作通过三掺杂策略合成了BaCe0.5Zr0.2Dy0.15Sn0.1Cu0.05O3−δ (BCZDSCu)电解质,该电解质在含水或CO2环境中均表现出优异的结构与化学稳定性,在600℃~700℃的湿氢气氛中,其电导率可达2.09 × 10−3至4.19×10−3 S∙cm−1。以BCZDSCu为电解质组装的阳极支撑单电池稳定运行72小时无衰减,证明了其长期运行的可靠性。
综上所述,B位掺杂,无论是单掺还是多掺策略,均能通过精准调控BZCY的缺陷化学与微观结构,有效提升其质子电导率、化学稳定性或烧结活性。特别是多元掺杂展现出的协同效应,为设计高性能BZCY电解质提供了强大工具。
3. BaZr0.1Ce0.7Y0.2O3−δ电解质的烧结助剂
B位掺杂能在一定程度上改善BZCY的烧结性能,但其在中低温下的致密化程度不高,添加烧结助剂通过形成液相、增加晶格缺陷浓度等显著促进晶界迁移和颗粒重排,成为解决BZCY致密化难题的关键方案。
3.1. 单种助烧剂的添加
Chen [12]等开展了一项关键对比研究,他们均采用2 mol% NiO作为烧结助剂,系统比较了BaZr0.8Y0.2O3−δ (BZY)与BaZr0.1Ce0.7Y0.2O3−δ (BZCY)两种典型电解质。结果表明,在1400℃烧结后,NiO的添加使两种材料均能致密化。以BZCY为电解质的电池在700℃下获得了855 mW∙cm−2的峰值功率密度,显著高于BZY电池的360 mW∙cm−2。Wang [13]等对比了NiO外部添加与内部B位掺杂两种策略。研究发现,虽然两种方法都能改善烧结性,但将NiO掺杂到B位形成的BaZr0.1Ce0.7Ni0.04Y0.2O3−δ效果远优于简单的外部添加。内部掺杂的BaZr0.1Ce0.7Ni0.04Y0.2O3−δ为电解质的电池在600℃下实现了477 mW∙cm−2的峰值功率密度。
Luo等[14]系统考察了NiO烧结助剂的粒径大小对BZCY电解质性能的影响。结果表明,使用小粒径BZCY粉体(BZCY(sg))与尺寸细小且分布均匀的NiO(I)助剂组合(样品sg-I)时,效果最优。该组合在1500℃烧结后获得了最高的致密度和最粗大的晶粒平均尺寸26.08 μm,从而具有最少的晶界和最高的电导率800℃时为0.039 S∙cm−1。Wan等[15]制备了Co为烧结助剂的BaZr0.1Ce0.68Y0.1Yb0.1Co0.02O3−δ电解质,研究表明Co的添加显著提升了BZCYYb的烧结活性,使其在1400℃烧结后的相对密度从85% (未掺杂)提高至99% (10% Co掺杂)。以BZCYYbC2为电解质的单电池在700℃下实现了0.67 W∙cm−2的功率密度。Liu等[16]创新性地采用硝酸锌浸渍法将Zn引入(BZCY4)电解质生坯中,显著降低了其致密化温度。与Co掺杂会牺牲部分电导率不同,该研究显示,添加4 wt% Zn的BZCY4在1250℃烧结后即可获得95.3%的相对密度,在600℃湿润空气中达到0.56 × 10−2 S∙cm−1。基于此电解质制备的单电池(厚度~25 μm)在700℃下实现了360 mW∙cm−2的峰值功率密度,且电解质层致密无裂纹。
Gui等人[17]利用低熔点的氧化铋(Bi2O3) (2 mol%)提升材料致密化程度的同时使得材料BaZr0.3Ce0.5Y0.2O3−δ-2 mol% Bi2O3在700℃的电导率提升至0.0119 S∙cm−1,相较于未掺杂样品提升了56%以上,并最终实现了在700℃下0.67 W∙cm−2的高功率输出,实现了烧结性与导电性的协同优化。
Table 2. Comparative analysis of the effects of different sintering additives on the properties of BZCY electrolyte
表2. 不同烧结助剂对BZCY电解质性能的影响对比
烧结助剂 |
最佳添加量 |
致密化温度与相对密度 |
峰值功率密度(mW/cm2) |
数据来源 |
NiO (内掺) |
4 mol% (Ni2+) |
1400℃,高密度 |
477 (600℃) |
Wang [13]等 |
NiO (外掺) |
2 mol% |
1400℃,高密度 |
855 (700℃) |
Chen [12] |
NiO (小粒径) |
|
1500℃,致密 |
电导率0.039 S∙cm−1 (700℃) |
Luo等[14] |
Co |
2 mol% (Co2+) |
1300℃,致密 |
670 (700℃) |
Luo等[14] |
ZnO (浸渍) |
4 wt% |
1250℃,>95% |
360 (700℃) |
Liu等[16] |
Bi2O3 |
2 mol% |
显著提升收缩率(17.4%) |
670 (700℃) |
Gui等[17] |
通过对上述单一烧结助剂改性效果的总结与对比(表2),不同助烧剂不同,对BZCY电解质性能的优化效果呈现出显著差异。例如,Co等通过掺杂进入B位的元素,虽能极大改善烧结密度,但往往伴随着对质子迁移的“捕获”效应导致电导率下降。与之相比,Zn、Bi等倾向于形成液相促进烧结的助剂,则展现出在显著降低烧结温度的同时,能够更好保持甚至协同提升材料质子电导率的潜力。然而,这两种作用路径均存在其固有局限:前者难以规避对导电性的潜在负面影响,后者则可能面临液相组分挥发等长期稳定性挑战。因此,为了同时获得极致的烧结活性和优异且稳定的电导性能,将上述具有互补作用机制的助烧剂进行组合,构建“复合双助烧剂”体系,便成为了突破单一组分性能瓶颈的必然研究方向。下文将重点综述Li2O/ZnO、ZnO/Na2CO3等代表性复合体系的研究进展。
3.2. 多种助烧剂的协同
Yang等[18]在BaZrO3中添加Li2O/ZnO双助烧剂,研究发现当Li/Zn摩尔比为1:1时,BZY在1400℃获得95.6%的相对密度,其电导率在700℃湿空气中达到6.90 × 10−3 S∙cm−1。Li [19]等他们在已添加ZnO助烧剂的(BCZY)电解质中,进一步引入了Na2CO3进行改性,成功构建了ZnO/Na2CO3复合助烧体系。表征结果显示,烧结收缩率从14.9%进一步提升至17.5%,最终,优化后的BCZY-Z-C2电解质在700℃下获得了7.68 × 10−3 S∙cm−1的优良电导率,以其制备的阳极支撑单电池实现了302 mW∙cm−2的峰值功率密度。
Babar [20]等的研究选用CuO与Bi2O3的助烧剂组合对BCZY进行改性。使电解质在极低的1150℃下烧结5小时即可实现高达95%的相对密度,线性收缩率大幅提升至19%~21%。以该电解质制备的单电池在700℃下实现了400 mW∙cm−2的峰值功率密度,显著优于未添加或仅添加单一助烧剂的样品。至此,从Li2O/ZnO到ZnO/Na2CO3再到CuO/Bi2O3所展现的复合助烧剂策略清晰地表明:通过理性选择具有互补功能的助剂进行组合,能够针对BZCY电解质的烧结致密化、电导率与稳定性等多重目标,实现更为精准和高效的协同优化,这为其实际应用奠定了坚实基础。
4. BaZr0.1Ce0.7Y0.2O3−δ基复合电解质
综上所述,通过引入单一或复合烧结助剂,能够有效降低BZCY电解质的致密化温度、优化其微观结构,并在此基础上有望提升其电化学性能。然而烧结助剂策略虽有效提升了BZCY的致密化与微观结构,但其性能优化仍局限于单相材料体系内部。为突破此本征限制,研究策略从“单相修饰”转向“多相复合”,通过将BZCY与第二相材料(如碳酸盐、氧化物)结合,利用界面效应构建新型离子传输路径。下文将系统阐述BZCY基复合电解质的研究进展。
通过引入烧结助剂,BZCY电解质的致密化温度和微观结构得到有效优化。为进一步提升性能,研究策略已从单相修饰转向多相复合。构建BZCY基复合电解质可利用界面效应,开辟新型离子传输通道。
吴国春等[21]成功制备了BZCY-(Li/Na)2CO3新型复合电解质,这种复合结构在600℃的空气中电导率高达0.095 S∙cm−1,比单一相BZCY高出近一个数量级;在加湿氢气中更是达到0.126 S∙cm−1,基于该电解质组装的单电池在600℃时输出功率密度高达741 mW∙cm−2,且展现出良好的短期稳定性(0.6 A∙cm−2恒流放电90分钟性能稳定)。Zhu等[22]采用NCAL作为对称电极,将BZCY与宽禁带N型半导体SnO2复合制备了BZCY-SnO2复合电解质,基于质量比为7:3的7BZCY-3SnO2复合电解质的单电池实现了优异的宽温域性能,不仅在550℃下功率密度达到1101.56 mW/cm2,更在350℃的低温下仍能输出92.19 mW/cm2的功率密度。
Pan等[23]的最新研究提出了一种复合质子传导电解质由BaZr0.1Ce0.7Y0.2O3−δ (BZCY)和Li6.4La3Zr1.4Ta0.6O12 (LLZTO)组成,并采用超快高温烧结技术,将其烧结温度显著降低至1170℃。结果表明,该新型复合电解质的质子电导率在600℃时达到0.028 S∙cm−1是纯BZCY的4.5倍。
综上所述,通过BZCY-碳酸盐、BZCY-半导体及BZCY-锂离子导体等复合电解质的研究发现这些复合电解质普遍实现了烧结温度的显著降低和致密化程度的提高,在低温下获得了远超传统BZCY电解质的电导率与电池输出性能。但优异的材料设计理念最终需要通过可控、高效且可规模化的制备工艺来实现。因此,在优化BZCY基电解质材料组分的同时,开发与之相匹配的先进制备技术,对于确保材料微观结构的精确调控与综合性能的充分发挥至关重要,这也是推动其走向实际应用的关键环节。
5. 制备工艺
制备工艺是决定BZCY电解质致密化程度、微观结构均匀性及最终服役性能的核心环节。传统固相烧结需在1600℃~1700℃高温下保温5~6 h,不仅造成大量能源消耗,还易引发Ba元素挥发、晶粒异常长大及冷却过程中残余应力集中,进而导致电解质力学断裂失效。为突破这一瓶颈,研究者们开发了火焰喷雾合成、碳酸盐共沉淀、超快高温烧结等多种创新工艺,通过调控制备过程中的温度、压力、原料形态及反应路径,实现BZCY电解质的低温致密化、性能优化与规模化制备潜力提升。
Bozza [24]等创新性将火焰喷雾合成(FSS)技术制备的BaZr0.8Y0.18Ni0.02O3−δ电解质致密度高、晶粒均匀,450℃湿H2/N2气氛中质子电导率达3.8 mS∙cm−1,这种方法为改进为BZCY的工艺优化提供了不错的思路。
Fan Z D [25]等针对BZCY电解质传统固态反应法制备中颗粒团聚(大尺寸多边形颗粒)、生坯堆积密度低导致烧结温度高(超1500℃),且添加烧结助剂易劣化电性能的问题,创新性以Tween-80为表面活性剂,采用碳酸盐共沉淀法合成高性能BZCY粉体,其获得平均粒径200 nm、无明显团聚的BZCY粉体;将该粉体作为电解质原料,与镍基阳极粉体复合,无需任何烧结助剂即可形成20 μm厚的致密电解质。该工艺较传统固态反应法烧结温度降低100℃以上,且制备的电解质性能优异:700℃时以湿H2 (3% H2O)为燃料、环境空气为氧化剂,峰值功率密度达1050 mW∙cm−2。
Turino [26]等采用超快高温烧结(UHS)工艺,基于石墨片焦耳加热实现快速致密化,在极短时间内完成烧结,同时抑制晶粒异常长大与元素挥发。该工艺较传统烧结(1450℃ × 10 h)时间缩短;制备的BCZY电解质相对密度达95%以上,平均晶粒尺寸350 nm (仅为传统烧结的50%,有效抑制晶粒粗化),XRD分析证实无Ba元素缺失与杂相生成化性能方面,700℃湿H2/Ar气氛中电导率达10.2 mS∙cm−1,与传统烧结样品(0.92 × 10−2 S∙cm−1)相当。
秦嘉辰[27]针对BZCY电解质传统固相烧结(1600℃~1700℃保温5~6 h)存在的能耗高晶粒异常长大及残余应力致力学断裂等问题,创新性采用微波烧结工艺实现制备优化。该工艺制备的BZCY721相对密度达97.35% (高于传统96.47%),平均晶粒0.49 μm (细于传统0.53 μm)。性能上,650℃时电导率6.41 × 10−4 S∙cm−1。
综上所述,通过火焰喷雾合成、碳酸盐共沉淀、冷烧结、超快高温烧结及微波烧结等先进制备工艺的开发,BZCY电解质的制备过程实现了从“高温长时间”向“低温快速化”的根本性转变。这些创新工艺通过精准调控前驱体形态、反应路径或能量输入方式,在显著降低烧结温度(100℃~300℃)与缩短烧结时间(从数小时至数十秒)的同时,有效抑制了Ba挥发与晶粒异常长大,获得了晶粒细小、结构均匀且高致密的电解质微观结构。这不仅大幅降低了制备能耗,更从根本上保障了材料的本征电化学性能,使其质子电导率与单电池输出功率密度均达到甚至超过传统方法制备的样品。
6. 总结与展望
本文系统综述了针对BaZr0.1Ce0.7Y0.2O3−δ (BZCY)电解质的多种改性策略。得出如下结论:
(1) 通过B位掺杂可有效调控BZCY的缺陷化学与微观结构,显著提升其质子电导率与烧结活性。单掺杂可针对性地优化特定性能,而多元掺杂则通过元素间的协同效应,更全面地提升电解质的综合性能。
(2) 引入烧结助剂(如NiO、ZnO、Bi2O3等)是实现BZCY低温致密化的有效途径。不同助剂具有不同的作用机制,复合助剂体系则能通过协同作用,在降低烧结温度的同时,更好地兼顾电导率与稳定性。
(3) 构建BZCY基复合电解质(如与碳酸盐、半导体、锂离子导体复合)能利用独特的界面协同效应,开创高效的离子传输路径,从而显著提升电解质的离子电导率与单电池的输出性能。
(4) 采用双(或多)层电解质结构等界面工程策略,可有效提升电极/电解质界面的化学兼容性与离子传输效率,抑制有害反应,是提高电池综合性能与长期稳定性的有效手段。
未来研究应致力于从“性能优化”向“机理深化”与“应用集成”转变。一方面,需深入探究多元掺杂的协同机制、复合体系界面的离子传输行为以及助烧剂的长期稳定性,为材料理性设计提供理论指导。另一方面,应关注先进制备工艺的规模化潜力及其与匹配电极的共烧结兼容性,并加强在全电池层面的长期耐久性评估。通过多尺度、跨学科的协同创新,BZCY基电解质有望在实现高效、稳定的中低温SOFC商业化进程中发挥关键作用。
基金项目
本项目由河南省高等学校重点科研项目(26A140016),河南省教师教育课程改革重点项目(2024-JSJYZD-027),2025国家级大学生创新训练计划项目(202512949009),郑州师范学院数智化课程建设项目(SZHKC-0001242756),郑州师范学院大学生创新训练计划项目(DCZ2024007)提供经费支持。
NOTES
*通讯作者。
