1. 引言
研究区XD位于四川省成都市区内，蓬莱镇组是其主力气藏之一，埋藏浅且厚度较大[1]。本文主要聚焦两点问题：(1) 相带的精细刻画事宜。此前的研究大多依据常规处理的地震资料，以钻井连井小层的划分以及地震层位的精细拾取为前提，通过井震结合相对准确地确定了优势相带的在研究区内的分布状况，然而在局部区域，河道的连续性、形态以及边界的刻画还不够明晰[2]。此文运用多属性联合以及分频RGB融合技术，明确河道砂体边界，实施精细的河道砂体刻画。(2) 储层的精细预测与描述问题。XD地区砂体横向变化快，井网稀疏，仅凭钻井资料结合地震属性进行人工地质统计学反演来对储层开展定量预测分析精度明显不足；过于依赖钻井资料导致在无井处难以把控储层边界[3] [4]。本文在拥有一定钻井资料的基础上，基于神经网络的属性融合方式，构建地震属性与砂体厚度之间的非线性关系，得到全区砂体厚度，提升了储层刻画预测的精准度。
2. 区域地质概况
本次研究所属的工区处于四川盆地川西坳陷东部斜坡中部的成都坳陷，北部紧邻梓潼凹陷，四周被大型构造带所环绕，分别为北部的新场构造带，东部的知心场构造带以及西北方向的龙门山构造带[5]。在区域范围内，发育大型断裂带，即彭县–关口断层(图1)。
研究区域主要钻探到了侏罗系、白垩系以及第四系地层。当中，侏罗系以蓬莱镇组为主要地层，下伏遂宁组地层。蓬莱镇组作为研究区的主要产层，自下而上被划分成一段、二段、三段、四段，作为此次研究目标层的JP43小层处在蓬莱镇组一段的下部[6] [7]。

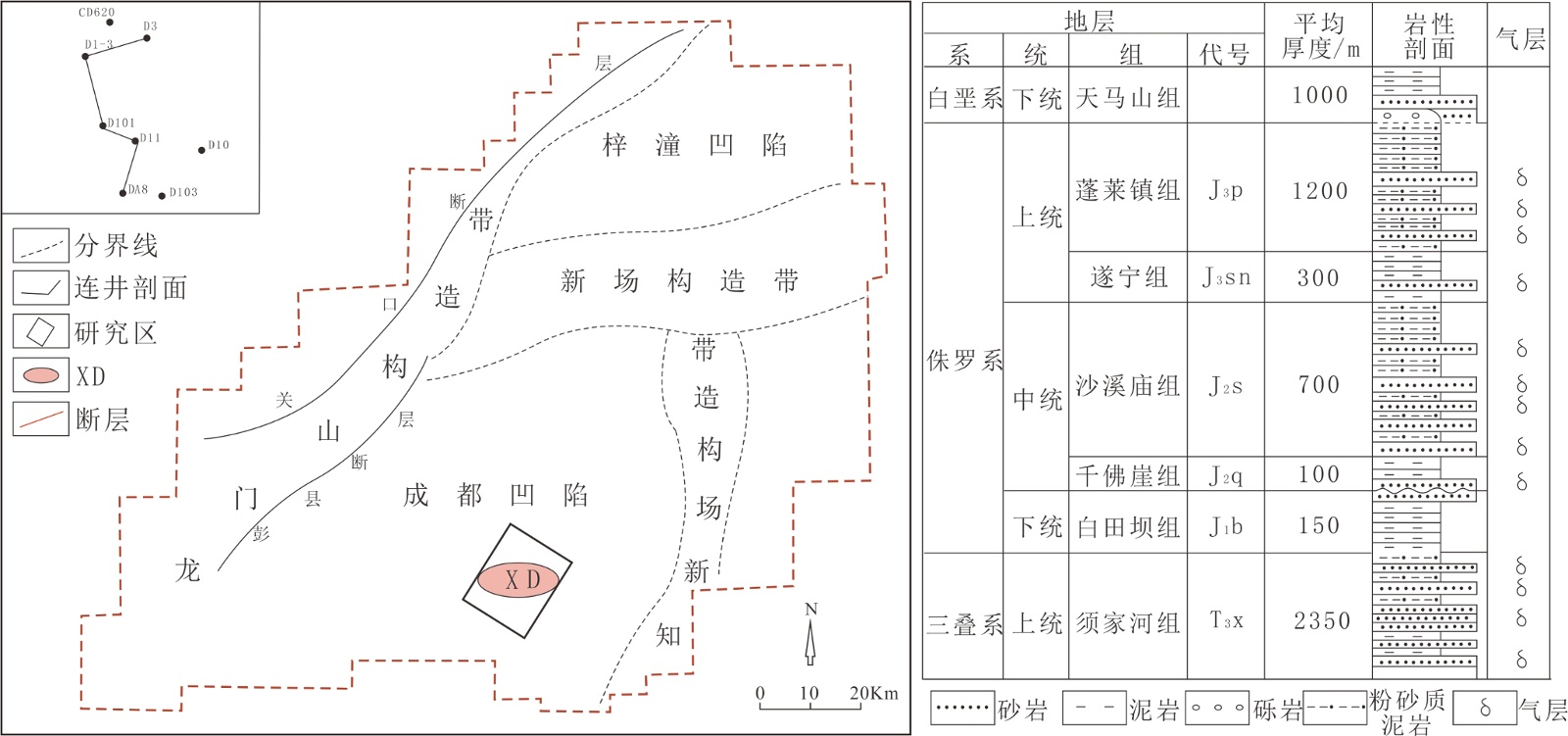

Figure 1. Location map of the work area and comprehensive histogram of stratigraphy [8] [9]
图1. 工区位置及地层综合柱状图[8] [9]
3. 地球物理响应特征
3.1. 测井响应特征
结合前人的研究成果，明确研究区内蓬莱镇组地层的沉积环境为浅水三角洲前缘，水下分流河道为其优势相带，河道砂体构成了该气藏的骨架砂体[10] [11]。水下分流河道在纵向上和横向上相互交织发育，依据“相带控砂、河道控储”原则，亟需在井震结合的基础上，找寻河道砂体，摸清河道发育与展布特征。本次研究目的层为蓬莱镇组蓬一段底部JP43小层，通过对研究区内已知井的钻测井资料分析，得到该小层河道砂体在岩石学、钻测井上的独有特征。
钻探显示：本次研究的目的层段JP43小层岩性以粉砂岩为主，夹带薄层泥岩，交错层理、平行层理以及水平层理等典型的水下分流河道沉积层理较为发育，岩性组合总体呈现为“泥包砂”的正旋回。在测井方面，自然电位、自然伽马、电阻率等测井曲线主要具备齿化箱型、钟型等典型水下分流河道的测井响应特征。
3.2. 地震响应特征
在井上分层的基础上，通过合成地震记录，对目的层JP43小层进行精准标定。根据层位标定的结果来看，目的层JP43小层的底刚好与一个波峰相对应。根据典型的测井曲线标定地震剖面(图2)，发现JP43小层在横向上主要的两种沉积微相在地震剖面上的反射特征极易识别，水下分流河道砂体的同相轴表现为强波谷–强波峰的地震反射特征，振幅强弱程度与砂体厚度整体上表现出正相关性，随着砂体厚度的增大，反射振幅增强。据此，可将河道砂体与分流间湾的泥岩区别开来。

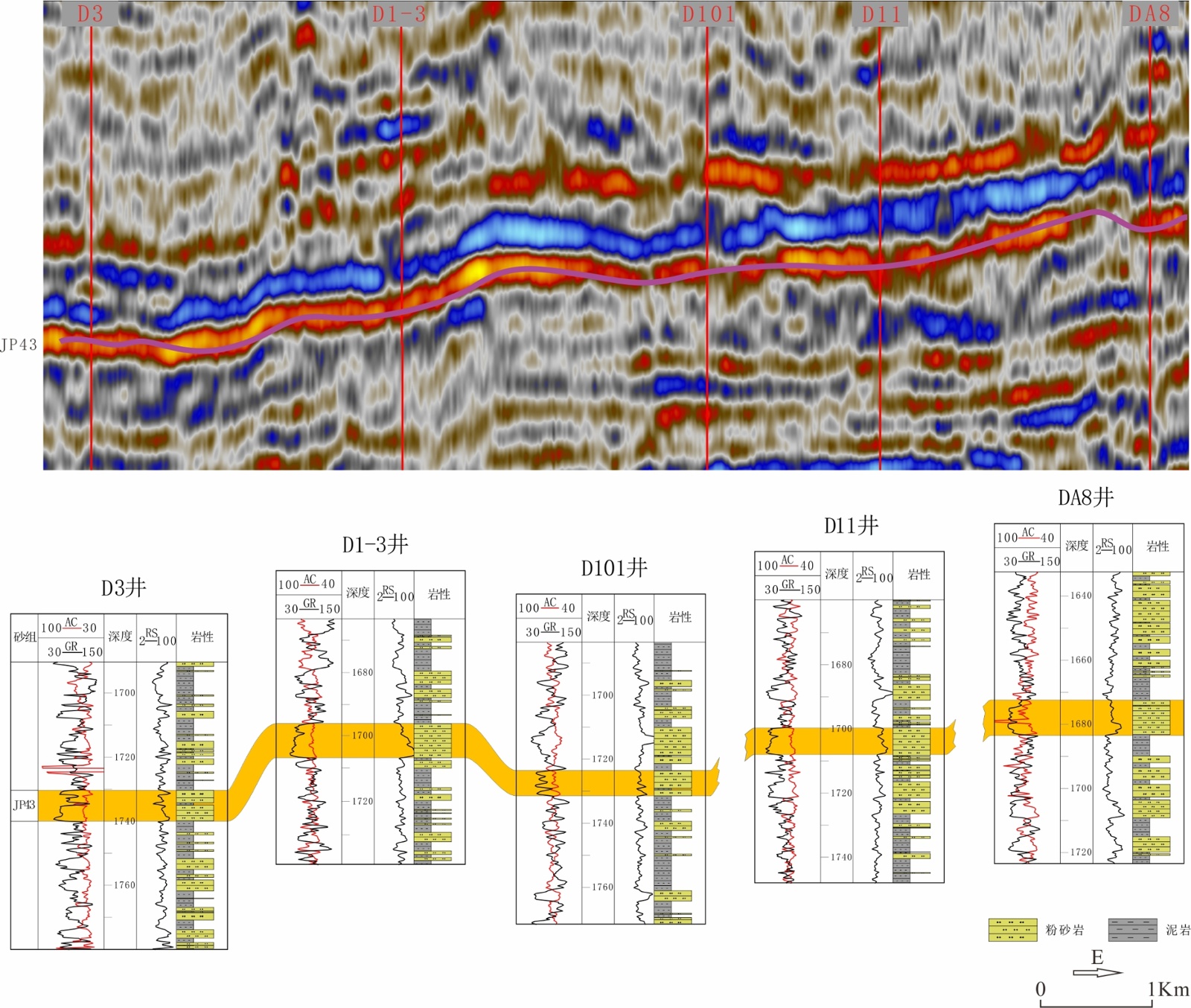

Figure 2. Comparison diagram of D3-DA8 well profile
图2. D3-DA8井剖面连井对比图
4. 储层平面精细刻画
通过分析表明，单井点的钻测井、地震等的河道响应特征清楚，地震上主要表现为强振幅的响应特征。由于地震属性存在多解性，在不同的研究区域，选择用以预测分析的地震属性截然不同，即使在相同区域的不同目的层段，由于不同的岩性组合方式，所选用的敏感属性也可能存在差异[12]-[14]。因此为了利用更多的细节信息、更精确地刻画河道砂体，需要结合测井资料分析各类地震属性的相关程度的高低。在本次的研究当中，通过将多种不同的属性进行对比并优选出均方根振幅属性、最大振幅属性以及最小振幅属性，用以研究河道砂体的展布和边界的刻画，在此基础上应用分频RGB融合技术进一步验证和刻画河道砂体。
4.1. 地震属性分析
振幅类的地震属性主要凸显振幅的异常情况，这类属性之间的相关程度很高，敏感程度大体相同，其中，平均振幅、总振幅和其他地震属性的相关度较低[15]。在本次研究中，我们采用了均方根振幅属性、最大振幅属性以及最小振幅来对比描述河道砂体，以确定河道砂体的展布情况。越靠近河道砂体的中部，振幅属性值往往越高，河道边界振幅值则普遍较中部低，河道之外的泥岩的振幅属性值最低。通过观察三种不同振幅属性，可以清晰地看到，最大振幅和最小振幅值均较高的位置即为河道砂体，即高亮色的区域，在平面上呈现弯曲条带状分布，具有明显的河道特征。与之相对应，弱反射低振幅值的泥岩则呈现绿色，在平面上呈现散乱分布(图3)。

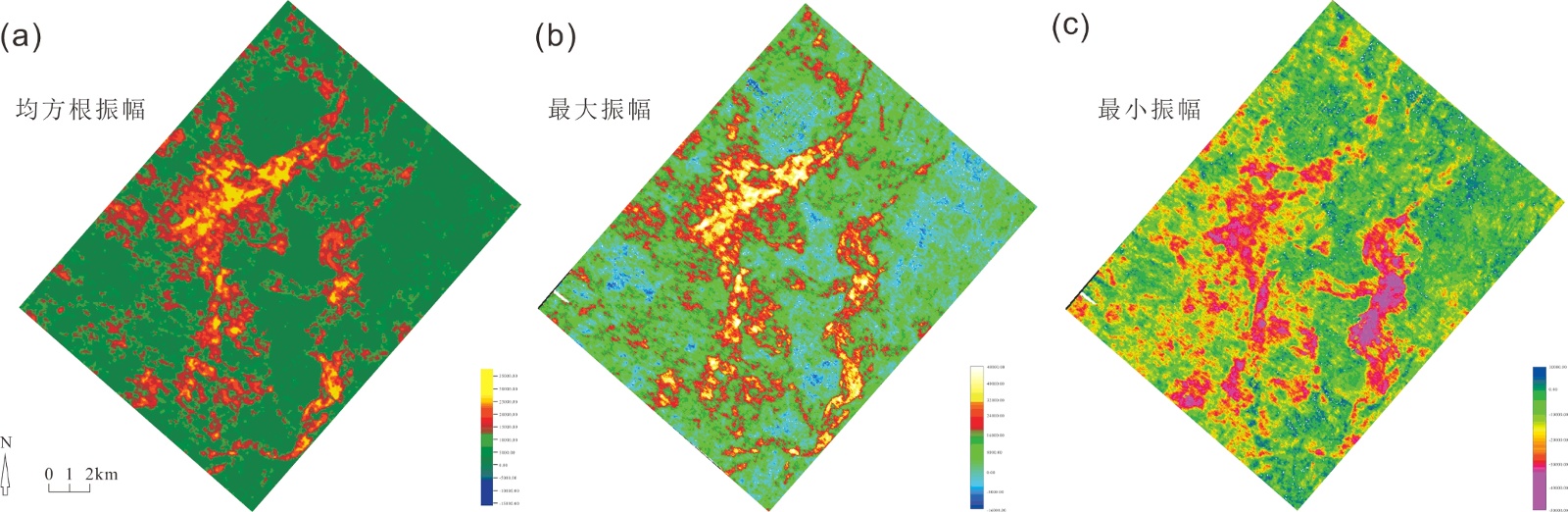

(a) 均方根振幅属性 (b) 最大振幅属性 (c) 最小振幅属性
Figure 3. Plot of amplitude properties of JP43 stratum
图3. JP43小层振幅属性图
4.2. 分频技术
特定厚度的砂体具有特定的响应频率，即调谐频率(表1)。于该频率体上提取属性，能够更为清晰地刻画砂体的边界以及内部结构[16] [17]。本文所研究的靶区砂体的厚度普遍小于20米，结合研究区的地震资料、频宽以及地震速度，对原地震体做分频处理，选定30 Hz、45 Hz、60 Hz三个频率，完成对不同厚度砂体的刻画。
Table 1. The tuning frequency of sand bodies with different thicknesses
表1. 不同厚度砂体的调谐频率
调谐频率(Hz) |
地震速度(m*s) |
砂体厚度(m) |
30 |
1800 |
30.0 |
45 |
1800 |
20.0 |
60 |
1800 |
15.0 |
(a) 30 Hz最大振幅属性 (b) 45 Hz最大振幅属性 (c) 60 Hz最大振幅属性
Figure 4. Plot of the maximum amplitude properties of the JP43 lamellae at different frequencies
图4. JP43小层不同频率的最大振幅属性图
以振幅属性为例，分别对30 Hz、45 Hz、60 Hz地震体提取目的层的最大振幅属性(图4)。从图中可见30 Hz频率体提取的切片属性反应出的河道相对45 Hz频率体更粗，河道范围更小，无法识别厚度较薄的砂体；而60 Hz频率体所提取的切片属性反应出的河道相对45 Hz频率体更细，河道范围更大，砂体分布散乱，对于较大厚度的砂体识别效果不好，因此，通过单一频率所提取属性刻画河道可能无法反应出砂体的实际分布情况，具有一定的局限性。
4.3. 分频RGB属性融合
RGB属性融合基于三原色(Red, Green, Blue)原理，把三种属性参与融合，能将一定厚度地层内的地质现象分层次、分级别整体刻画，为地质解释提供依据[18] [19]。在单一地层切片中，难以同时确定薄层河道砂体与厚层河道砂体，而在分频RGB地震属性融合切片中，R通道对应30 Hz频率地质体、G通道对应45 Hz频率地质体、B通道对应60 Hz频率地质体，随着砂岩厚度变化，颜色也随之发生变化[20] [21]。因此可采用分频RGB融合地层切片进一步刻画河道砂体，有效降低穿时效应、精准刻画河道的连续性和完整性、有效识别窄小河道的分布[22] [23]。从图5的RGB融合属性图中可以清晰看出，河道处呈明显亮色(图5(a))，相比于单一频率的振幅属性，分频RGB融合属性对不同厚度的砂体均有刻画，可以识别出单一河道无法识别的砂体，并可以使河道边界更加清晰，对研究砂体展布更具现实意义(图5(b)、图5(c))。

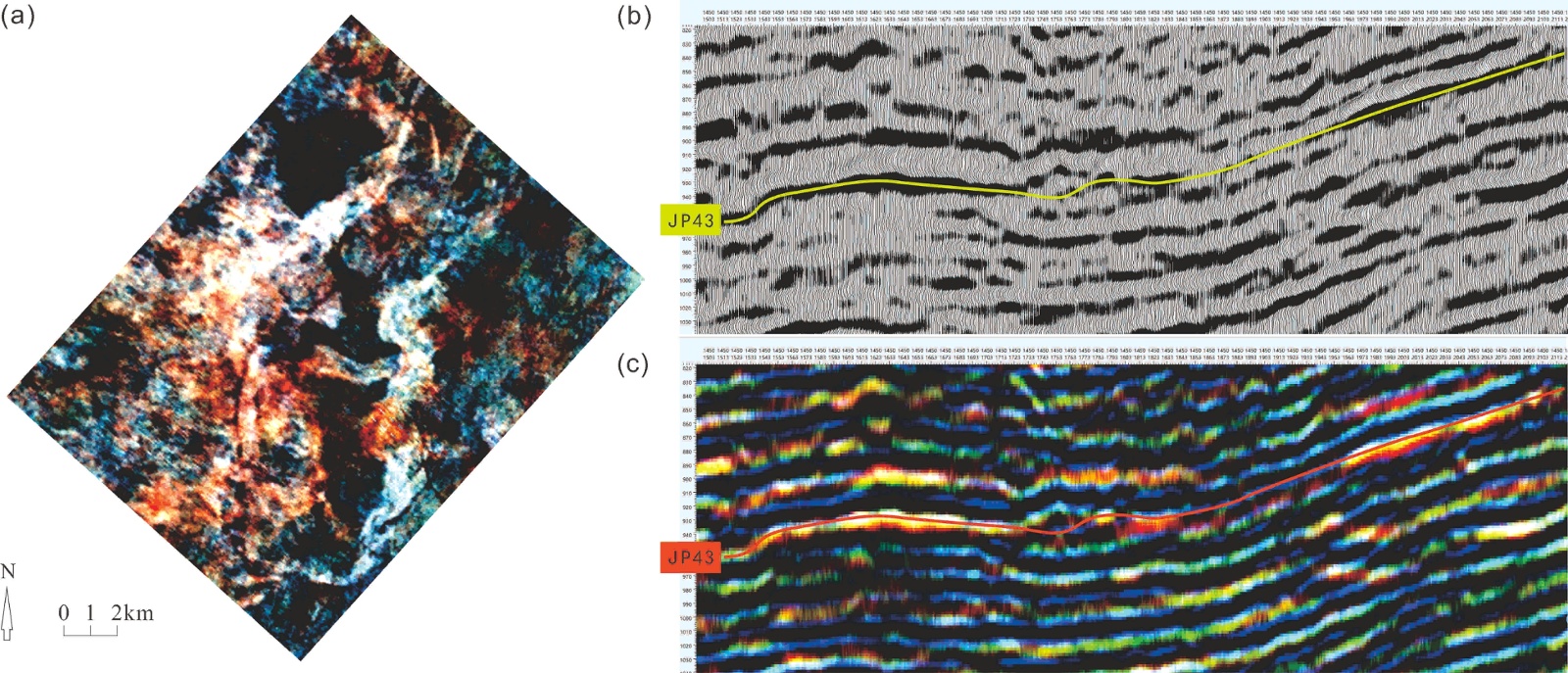

(a) 分频RGB融合切片 (b) 原频率下地震剖面 (c) 分频RGB融合后的地震剖面
Figure 5. Frequency-dividing RGB fusion analysis of JP43 small layers
图5. JP43小层分频RGB融合
5. 基于神经网络的属性融合的河道砂体厚度预测
由于地下地质情况的复杂性以及钻测井、地震资料的欠缺，潜在的岩石物理机制难以探究。此时，神经网络技术可以作为学习和评价地下岩石属性之间关系的桥梁[24]。其基本算法是模拟人类大脑对以测井曲线、地震属性等为输入的系统进行模糊聚类和预测估算。基于神经网络的智能属性融合分析是把实钻井的砂体厚度作为目标数据集，以井点为圆心，对特定半径范围内提取优选地震属性值作为训练集，开展基于神经网络的智能属性融合分析，以此来拟合地震属性值与砂体厚度之间的非线性对应关系，一旦这种非线性的函数关系得以确定，便能够用于预测整个区域的砂体厚度，从而实现定量表征砂体厚度的目标[25] [26]。

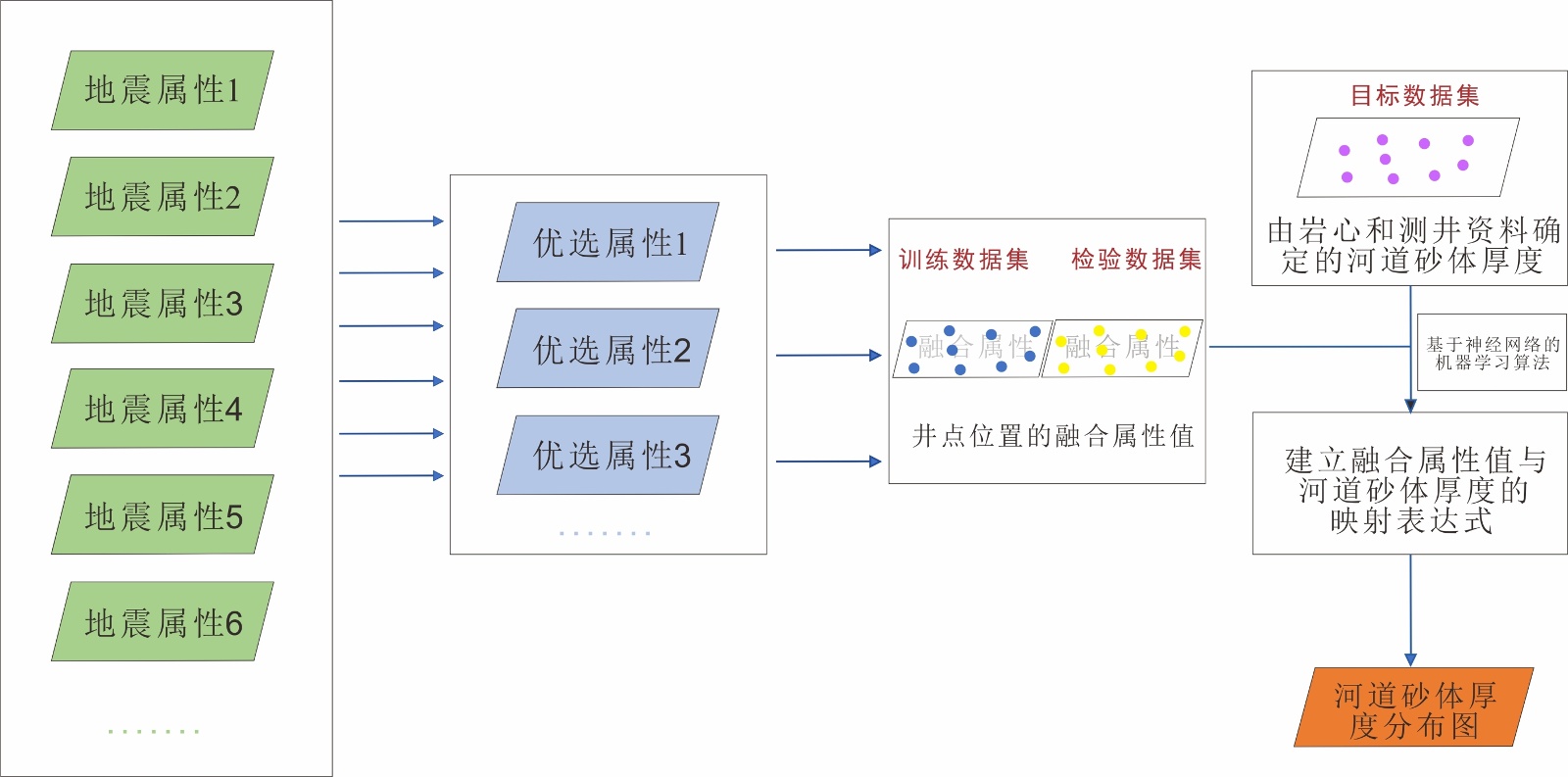

Figure 6. Flow diagram of attribute fusion prediction of sand body thickness
图6. 属性融合预测砂体厚度流程图
5.1. 属性优选
在进行基于神经网络的智能属性融合分析之前，首先对目的层JP43小层进行地震属性提取。用于描述砂体厚度的地震属性主要有振幅类属性、频率类属性、相位类属性及能量类属性，结合目的层位测井、地震响应特征可知，砂体厚度大处普遍具有强振幅特征，因此本文重点提取三类属性，以振幅类属性为主，频率类及能量类属性加以辅助。将地震属性进行聚类分析，得到各属性与砂体厚度及各个属性之间的相关系数如图所示(图7)。根据相关性分析结果，优选相关系数大于0.4的敏感属性用以进行基于神经网络的智能属性融合分析，分别为均方根振幅属性、最大振幅属性、最小振幅属性以及平均能量属性，频率类属性与本地区砂体厚度相关性较差，因此不做考虑。
Figure 7. Correlation analysis
图7. 相关性分析
5.2. 多属性智能融合砂体厚度预测
以井点为圆心分别提取半径20 m以内的均方根振幅属性值以及平均能量属性值，并将其与25口钻井实测的砂体厚度进行基于神经网络的非线性机器学习。在开始训练前，通过设置Error limit值，增加迭代次数，提升训练模型的准确度。由于数据数量规模有限，采用交叉验证方式，反复训练对比，选择设置训练井的比例为4/5，检验井的比例为1/5，则整个过程将在保持比例不变的情况下由机器随机选择训练集和检验集中的井进行比对拟合，因而当基于模型训练得出的砂体厚度预测值与井上真实的砂体厚度值二者所展示的数据分布规律具有相似性时，则证明基于该模型建立的井上砂体厚度与地震属性值之间存在的映射关系可靠[27] [28]。基于上述操作，得出砂体厚度与融合地震属性值之间的拟合曲线及映射关系表达式为y = 0.696696x + 2.65866。基于神经网络的智能属性融合得到的结果与砂岩厚度的相关系数达到0.784，相比单一属性预测砂体厚度的相关性更高，有效提高了储层预测的精度(图8)。

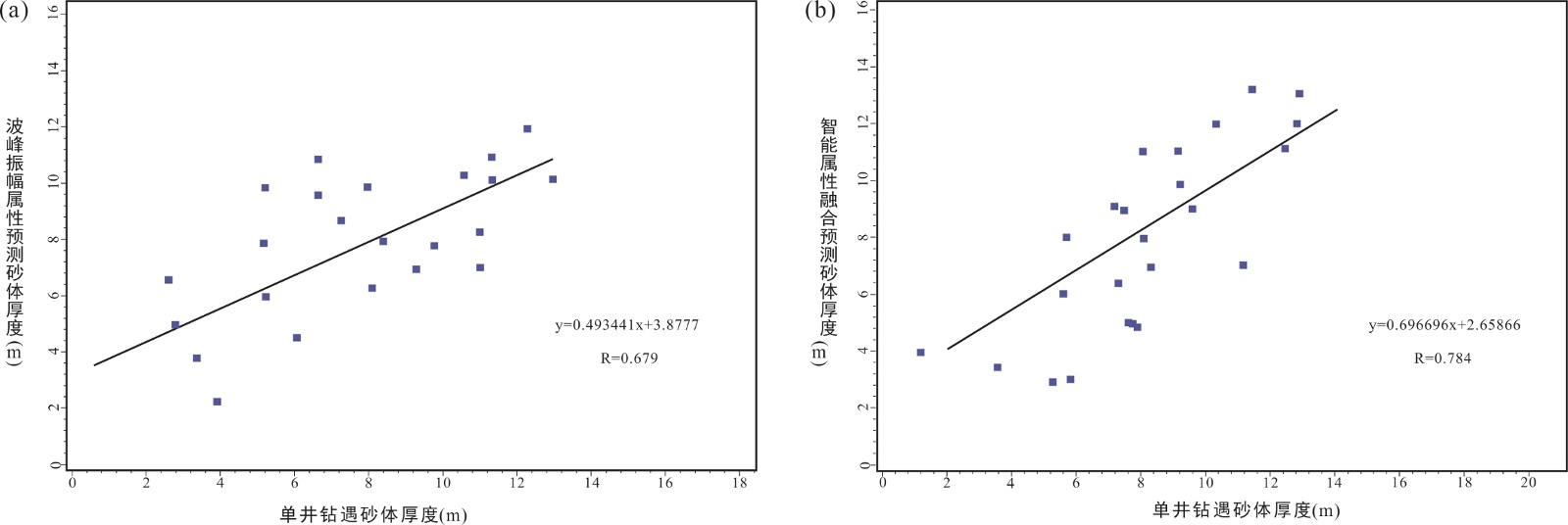

(a) 最大振幅属性预测砂体厚度与实钻砂厚相关性分析 (b) 智能属性融合预测砂厚与实钻砂厚相关性分析
Figure 8. Comparison of single attribute and fusion attribute to predict sand body thickness
图8. 单一属性与融合属性预测砂体厚度对比
在此基础上，将研究区内新实钻井与智能属性融合预测砂体厚度值进行比较，二者的误差值小于2.5 m (表2)，进一步证明基于神经网络的智能属性融合预测砂体厚度的方法可靠。
Table 2. The errors between the predicted sand body thickness and the actual drilled thickness in 6 wells including Well D1-3
表2. D1-3等6口井预测砂体厚度与实钻厚度的误差
井名 |
预测砂体厚度(m) |
实钻砂体厚度(m) |
误差(m) |
D1-3 |
10.38 |
12.00 |
1.62 |
D3 |
7.86 |
9.62 |
1.76 |
D101 |
7.46 |
6.47 |
0.99 |
D11 |
8.06 |
8.76 |
0.70 |
DA8 |
7.77 |
7.02 |
0.75 |
L84D |
16.74 |
14.24 |
2.50 |
根据得到的属性融合结果来看，研究区内除DP401井附近区域拟合效果稍差外，河道展布与地震属性吻合度高。其中，河道砂体厚度区间为8~20 m，颜色主要为黄色和红色；非河道砂体厚度小于8 m，颜色主要为蓝色。
将基于钻井资料手绘砂体厚度图与智能属性融合砂体厚度预测结果对比可以发现，在整体趋势大致相同的情况下，由于实钻井较少且间隔大，导致缺少钻井处的砂体厚度难以精准把握，河道边界刻画不够准确，但是基于神经网络的智能属性融合的砂体厚度预测则可以基于算法和已有实钻井的砂体厚度较为精准的把握无井处的砂体厚度值，为后续生产开发提供可靠依据(图9(a)、图9(b))。
在砂体厚度的基础上，结合分频RGB融合显示的河道边界，绘制河道平面展布图，明确目的层段沉积微相平面展布特征(图9(c))。研究区内共识别出两条主河道以及若干条分支河道，其中主河道具有地震属性值高，砂体厚度大的特征，为研究区的主要有利储层。

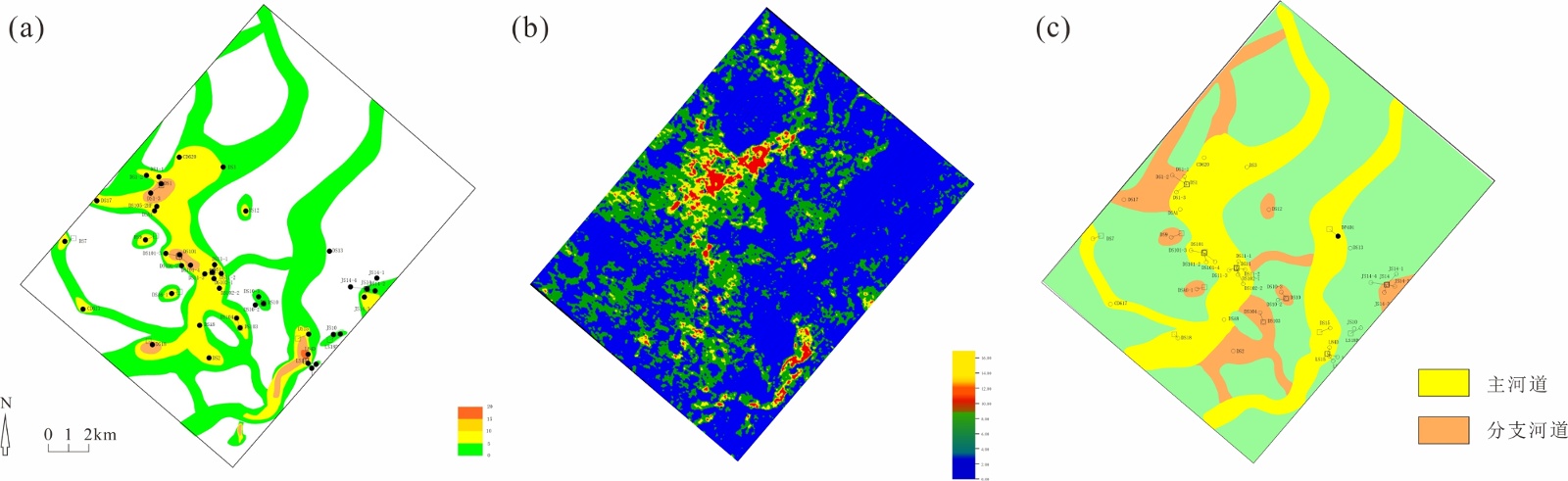

(a) 手绘砂体厚度图 (b) 智能属性融合砂体厚度预测图 (c) 河道储层平面展布图
Figure 9. Comparison of hand-drawn sand body thickness and intelligent attribute fusion sand body thickness prediction
图9. 手绘砂体厚度与智能属性融合砂体厚度预测对比
6. 讨论
本文以XD地区侏罗系蓬莱镇组JP43小层为例，采用地震属性分析、分频RGB融合以及基于神经网络的砂体厚度预测方法，形成一套河道砂体储层精细刻画的技术方法，意在为窄河道砂体储层预测提供思路方法。但是，考虑到研究地区地震资料质量、分频及RGB融合解释的主观性以及完钻井数量不充足导致砂体厚度预测不够精确，可能导致精细刻画结果与实钻井存在不符的情况，如DP401井区。因此，在后续研究中应确保地震资料解释的准确性、优化砂体厚度预测模型参数，并且尽量避免样本数据小导致预测结果精度降低。
7. 结论
(1) 基于钻井资料、测井资料确定研究区的沉积环境为浅水三角洲前缘，有利储层为水下分流河道的砂岩，测井上呈现齿化箱型、钟型的响应特征。根据典型井对目的层JP43小层精准标定，井震结合，确定目的层河道砂体地震响应特征为较连续的强波谷–强波峰强振幅反射。
(2) 针对目的层河道地震响应特征，选取振幅类属性研究河道砂体展布特征。针对单一频率地震属性同时刻画薄厚砂体的局限性，优选30 Hz、45 Hz及60 Hz三个频率分别做地层切片并进行分频RGB融合，进一步刻画河道砂体边界。
(3) 进行基于神经网络的智能属性融合分析，开展储层砂体厚度定量预测。通过属性优选、融合分析得出目的层砂体厚度预测图，相较于单一属性预测，属性融合分析结果与砂体厚度相关系数达到0.784，提升约10%。
(4) 在砂体厚度的基础上，结合地震属性切片、分频RGB融合显示的河道分布及边界，完成储层精细刻画，识别主河道两支，具有地震属性值高、厚度大的特征，为研究区有利储层。
