1. 引言
下肢疾病(包括但不限于骨关节炎、骨折、下肢软组织损伤等) [1]发病率随人口老龄化加剧,下肢康复助行器作为行动不便者重要的移动辅助工具,对患者辅助支撑、保持平衡、提高行走能力、改善关节功能和加快康复速度具有显著作用。然而助行器的使用也存在一些局限性和问题,如使用不当可能导致步态异常,增加能耗,甚至增加跌倒风险,正确的助行器选配至关重要。
现有研究多聚焦外观设计或单一功能实现,缺乏对助行器在动态使用全过程中的人体生物力学特性、人机工程学适配与使用者主观舒适度的系统性分析。这种研究的局限性导致现有产品常常难以满足不同体型、不同康复阶段用户的真实需求,特别是在坐姿切换、如厕、行走支撑等关键使用场景中,普遍存在操作步骤繁琐、姿势负荷过大、能量效率低下等问题。为实现从“功能效益”到“体验效益”的转化,需要引入更科学、更系统的人因工程设计方法,人机仿真技术。然而,该技术在医疗康复辅具,尤其是下肢康复助行器领域的深入应用与实践案例尚显不足。
本研究针对下肢康复助行器进行人机环境构建并结合人机工程仿真分析工具确定患者使用产品的舒适域值,为下肢康复助行器设计提供可行性参考。
2. 设计改良方法
Jack仿真软件是款虚拟人机交互工具,集三维仿真、数字人体模型及人因工效分析于一体[2]。由美国宾夕法尼亚大学和西门子工业软件有限公司联合开发[3]。张雪等利用Jack分析工具,构建仿真运动环境,融入数字模型,分析其下肢屈伸康复锻炼过程,得出相关产品尺寸范围,为康复训练产品参数设定提供依据[4]。周华等运用Jack的人因功效分析功能,分析大学生臂展可达性、腰椎舒适性及取物难易度,辨别大学宿舍储物设施缺陷,并提出优化方案[5]。本文运用此方法在下肢康复助行器方案设计后期进行方案评估,通过数字手段模拟患者的使用场景,根据仿真结果检验设计的合理性。
对一款具备坐姿如厕与辅助站立行走功能的下肢康复助行器进行系统设计(详见图1),识别关键使用姿态问题,并通过分析静态姿势舒适度和行走过程步态仿真的腰椎受力,优化结构参数,提升安全性、舒适性及易用性。

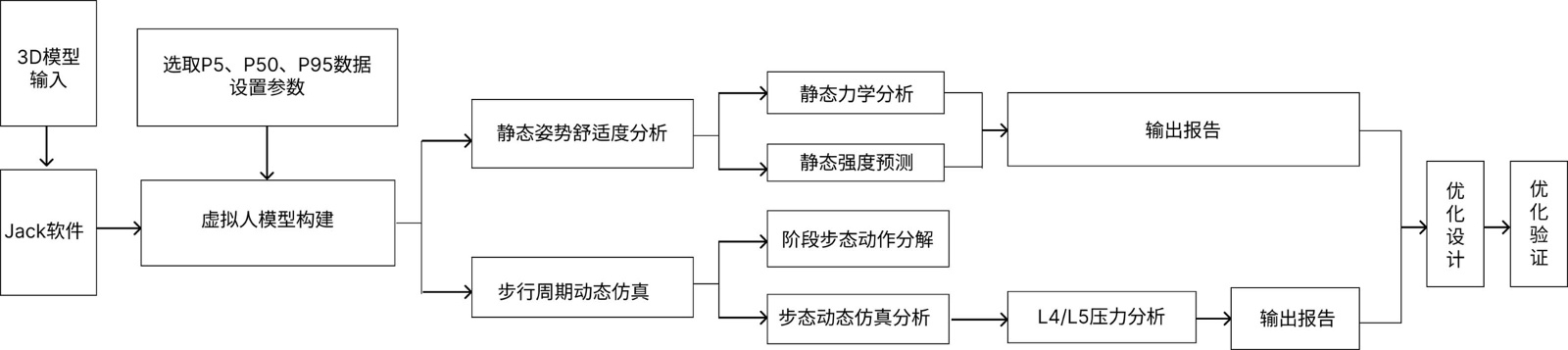

Figure 1. Design process of Jack’s realistic fusion
图1. Jack仿真相融合的设计流程
3. 设计改良方法
3.1. 下肢康复助行器使用流程分析
本研究基于用户体验地图构建“患者–空间–助行器”行为轨迹模型以挖掘用户深层需求[6]。选取南华大学附属南华医院为研究场景,实地观察其训练全程,划分使用流程如下:下床准备、康复行走状态、座便器使用及拆卸状态、休息状态与上床准备,详见图2。
Figure 2. Analysis of the patient experience map
图2. 患者体验地图分析
1) 下床准备时,家庭照护者先把折叠的助行器展开,置于病床前。患者要确认坐起无眩晕不适,方可扶助行器站起。下床时,照护者双手抵住助行器扶手保持其稳定,患者再慢慢、安全地下床。
2) 康复行走状态,患者需在家庭照护者的陪护下完成助行训练。康复行走的过程中动作规范:先把助行器摆在身体前约20 cm处,身体保持站立姿态,不要翘屁股膝关节伸直,行走时先迈手术腿再迈非手术腿如此循环。
3) 座便器使用状态,患者需家庭照护者安装座便器及护理便桶,确保其高度合适且放置安全。患者解手后,家庭照护者需清理便桶,并将便桶及座便板拆卸,以免影响患者后续康复行走训练。
4) 休息状态分站立休息和坐休息两个姿态。康复行走时,患者保持站立姿势,靠双手支撑在助行器上休息;坐姿休息状态,家庭照护者需将座便板安装上后坐使用,在结束休息状态时将其拆卸,避免阻碍康复训练进程。
5) 上床准备,患者在助行器的辅助下步行至病床边,助行器由家庭照护者收纳整理。
3.2. 数字人体模型构建
3.2.1. 静态模型
针对患者人机仿真需求,依据国内成年人(18~75岁)不同百分位男女典型体型参数展开建模。主要参考《GB/T10000-2023中国成年人人体尺寸》及胡海滔[7]的测量数据,整理形成相关尺寸数据表(表1)。构建通用性仿真人体模型,选取身高体重处于第5百分位女性(P5女,身高148.2 cm,体重42 kg)作为小体型代表、第50百分位男性(P50男,身高167.8 cm,体重59 kg)作为中体型代表和第95百分位男性(P95男,身高177.5 cm,体重75 kg)作为大体型代表,覆盖约90%群体,见图3。
Table 1. Relevant size data of the P5 female, P50 male, and P95 male simulation humans
表1. P5女、P50男、P95男仿真人的相关尺寸数据
参数 |
P5女(1482 mm) |
P50男(1678 mm) |
P95男(1775 mm) |
数据来源 |
肩高 |
1210 |
1367 |
1429 |
GB/T 10000-2023 |
肩宽 |
363 |
431 |
469 |
GB/T 10000-2023 |
肘高(自然下垂) |
954 |
1024 |
1096 |
GB/T 10000-2023 |
手功能高(站姿) |
650 |
720 |
780 |
胡海滔(2005) |
坐姿膝高 |
458 |
493 |
554 |
GB/T 10000-2023 |
小腿加足高 |
382 |
413 |
448 |
GB/T 10000-2023 |
上臂长 |
289 |
315 |
338 |
GB/T 10000-2023 |
前臂长 |
216 |
238 |
247 |
GB/T 10000-2023 |
臀宽 |
363 |
431 |
469 |
GB/T 10000-2023 |
髋关节角度(˚) |
90~100 |
90~100 |
90~100 |
胡海滔(2005) |
然而,此组合也存在局限性:首先,它主要基于人体尺寸,对肥胖、肌肉萎缩等病理性体型变化覆盖不足;其次,P50百分位虽具统计代表性,但可能无法精准反映特定康复患者群体的平均体型;最后,样本未包含第95百分位女性或第5百分位男性等交叉组合,可能遗漏部分极端但真实存在的用户体型。本研究通过设定可调节范围(如座椅、扶手高度)来部分弥补此局限,未来研究可增加样本多样性与针对性测量。
3.2.2. 动态模型
Jack仿真中可触域、可达域、姿势负荷分析等[8],可获取行动不便患者使用下肢康复助行器的人体工程学信息。根据图3人体模型的身体特征、身高分布、腰椎前弯角度、脊柱曲率和关节活动范围调整模型。针对患者行走、坐、站立姿势,建立仿真运动模型,模拟下肢肌力下降:上肢力量设为正常成年水平的60%~80%保证支撑与抓握能力,下肢力量降至40%~60%模拟功能退化。在Jack软件中导入上述参数,生成具备关节角度限制和肌肉激活度预设特点的动态模型,能复现18~75岁人群使用助行器时的代偿姿势,(见图4),为评估相关指标提供生物力学依据。

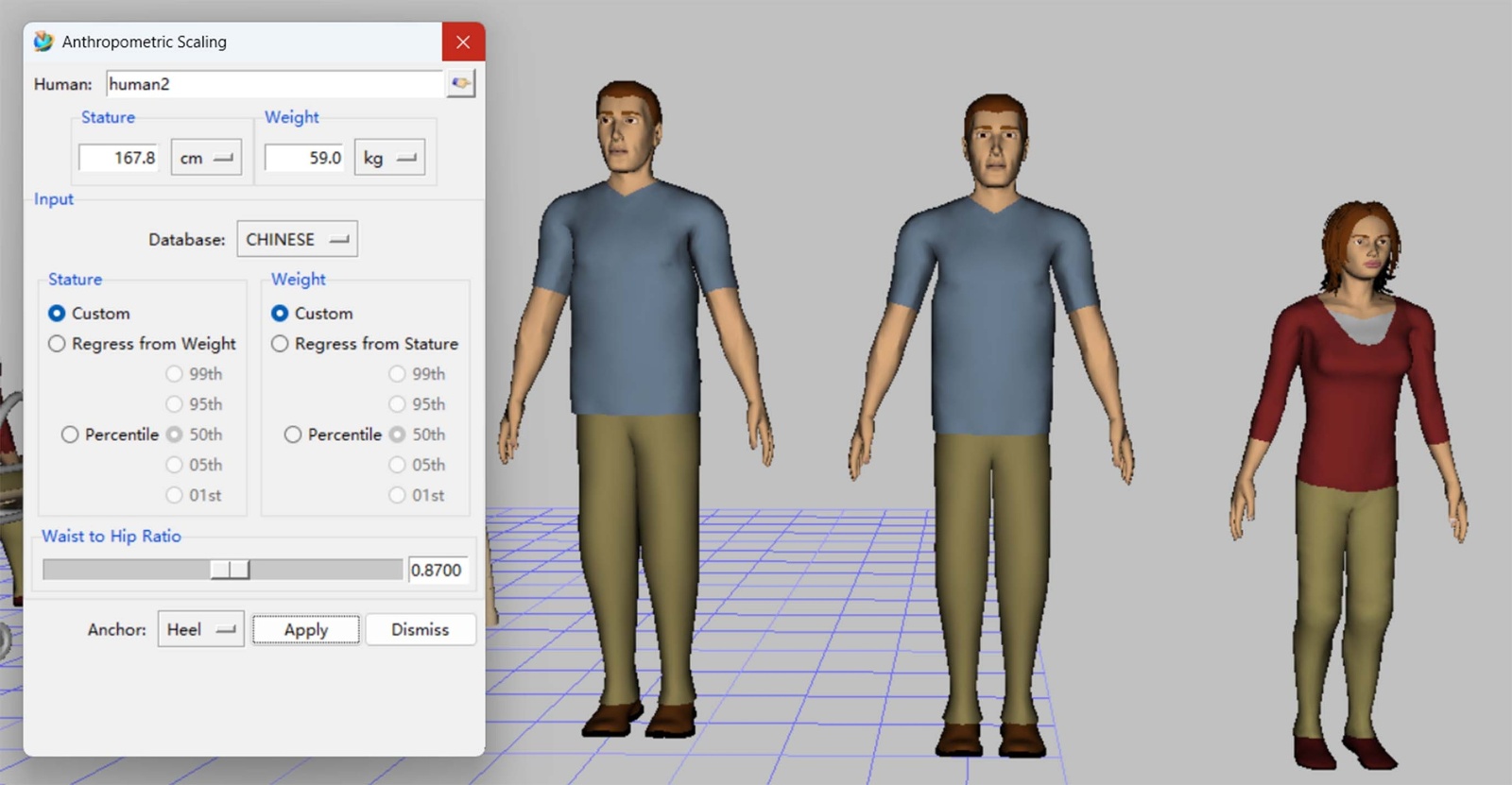

Figure 3. Establishment of P5 female, P50 male and P95 male anthropomorphic models
图3. P5女、P50男和P95男仿真人模型建立

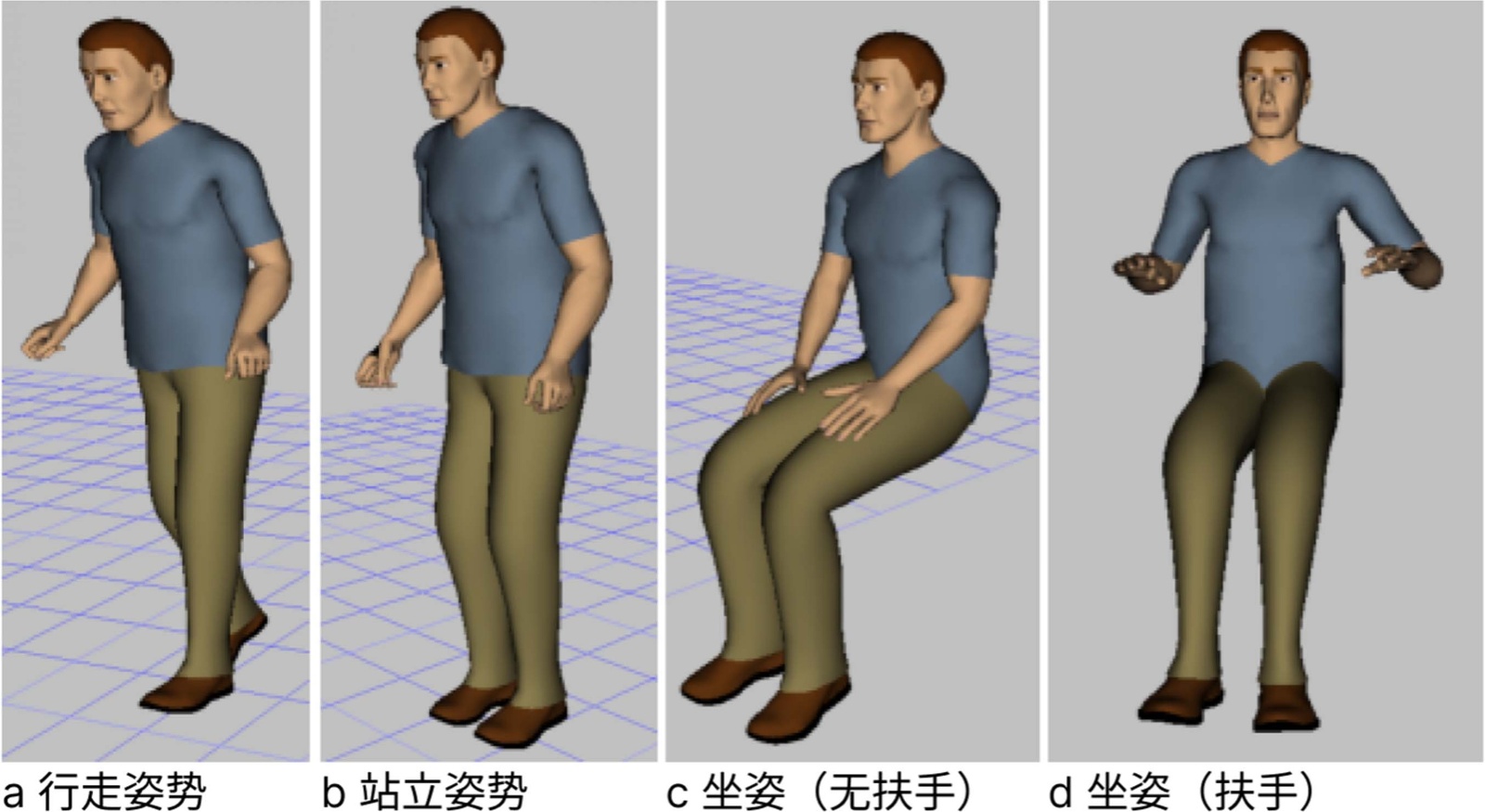

Figure 4. Key postures
图4. 关键姿态
3.3. 患者可触域分析
通过人体姿态分析[9]确定患者在使用过程中的最佳人机交互状态,并对其工效进行评定。结合图2可知,患者在使用下肢康复助行器全流程中,其扶手和座便板是使用频率较高的部件,设计时需保证这些部件在患者的最佳操作空间内。借助Jack的Research Zones分析工具进行验证[10]。站姿状态,手部扶在把手上;坐姿状态手部可触碰到座便板,先将收纳的座便板放平,并设置到合适高度,让人体坐在上面,双手放在扶手位置。通过对整个手臂的活动域跟踪记录,得到球形包络数据,即患者手部可触域。如图5可知,助行器两侧扶手、座便板顶部放平收纳处均位于球面包络区域内,满足患者的可触域需求。

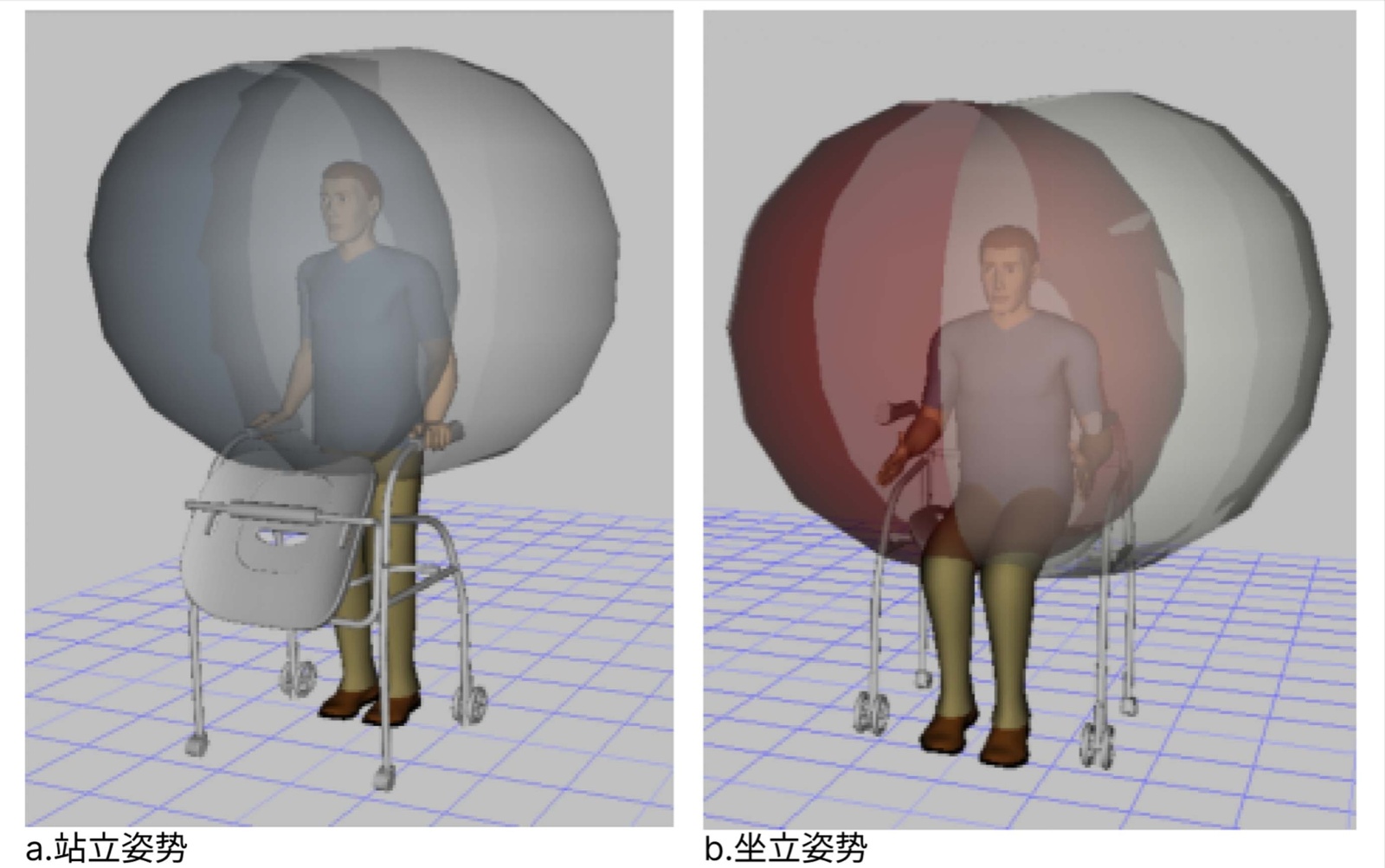

Figure 5. Analysis of the reachable region of the patient
图5. 患者可达域分析
3.4. 患者下肢可达域分析
结合人体行走时足部落地阶段[11],7个步态周期[12],及患者在康复行走状态中的动作规范要求,进行患者下肢康复训练的步态周期仿真分析。其步态周期可分解为7个时期:a初始着地、b承重反应期、c支撑中相期、d支撑相末期、e摆动相早期、f摆动相中期、g摆动相末期[13]。为使产品更适用于患者康复行走情景,取用患者完整的7个步态周期研究,如图6(a)~(g)所示(下肢康复助行器行走状态步态周期总体观图),可获得患者下肢可达域数据,如表2所示。
Figure 6. Overall view of the gait cycle during walking with lower limb rehabilitation walking aid
图6. 下肢康复助行器行走状态步态周期总体观图
3.5. 患者姿势负荷分析
基于Jack动态仿真,采用图4的行走姿态,设定0.5 m/s直线行走10 m。用Animation工具完整复现7个步态周期动作,重点利用Lower Back Analysis监测L4/L5节段动态负荷变化,验证助行器动态使用的生物力学舒适性,见表2,并满足式(1)~(2) [14]。
Table 2. Decomposition of walking cycle actions during walking with assistive devices
表2. 使用助行器行走过程的步行周期动作分解
步行周期 |
动作描述 |
关键参数 |
a |
一侧足跟轻触地面,助行器前轮同步前移,躯干微前倾,双手轻扶扶手控制平衡,重心位于后脚支撑面,膝关节微屈,模拟缓慢触地的步态。 |
助行器前轮前移距离、躯干前倾角度 |
b |
全脚掌着地,身体重心快速转移至该侧下肢,助行器支撑力瞬时增加,扶手受力增加,膝关节屈曲,缓冲地面冲击力,降低腰椎负荷。 |
扶手受力 |
c |
重心完全转移至支撑腿,对侧下肢开始抬离地面,助行器保持静止支撑,躯干直立,扶手高度919mm适配肘部自然弯曲。 |
扶手高度 |
d |
支撑腿足跟抬离地面,身体重心向前移动,助行器前轮再次前移,为摆动相做准备,膝关节逐渐伸直,扶手受力降低,重心过渡流畅。 |
助行器前轮前移距离、扶手受力 |
e |
对侧下肢向前摆动,助行器保持稳定,仿真人通过扶手轻微借力维持平衡。 |
扶手受力 |
f |
下肢摆动至最大幅度,膝关节逐渐伸直,脚尖朝前,助行器与身体同步前移,双手短暂脱离扶手,验证助行器稳定性。 |
助行器移动速度 |
g |
摆动腿足跟即将着地,膝关节微屈为下一周期做准备,助行器前轮停止移动,完成一个完整步行周期。 |
完整步行周期耗时 |
总支撑力公式:
(1)
分力合成公式:
(2)
式中:
、
为左右手支撑力(方向竖直向下),
和
为左右脚支撑力(方向竖直向上),G为人体重力(如图7示例)。

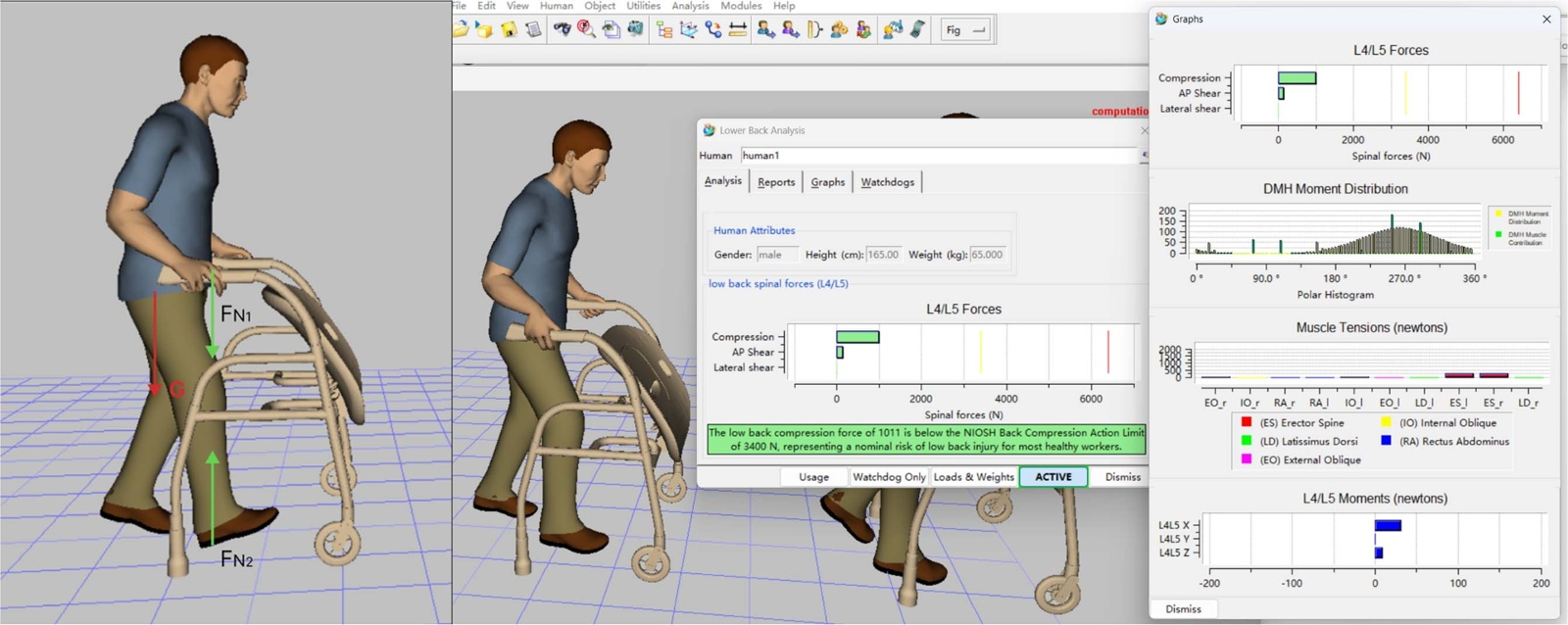

Figure 7. Static analysis diagram of P50 male in stage (a) and the force distribution of L4/L5 at P50 male in stage (b)
图7. P50男在阶段(a)静力学分析图和P50男在阶段(b)时的L4/L5受力情况
通过调节扶手高度(650~900 mm)进行参数化仿真,以P50男(59 kg)为例,假设仿真人为匀速运动,当扶手高度设置为900 mm时,患者双手双脚平均受力,即受力大小分别为被测仿真人体重的1/4 [15]。根据式(1),其步行过程中总支撑力Fn = G = 590 N。根据式(2)各肢体支撑力为Fn1 = Fn1' = Fn2 = Fn2' = 1/4Fn = 147.5 N。在Lower Back Analysis显示,阶段b时L4/L5压力为1101 N,远低于NIOSH 3400 N的安全阈值,如图7所示。
综合表3数据,所有测试对象各高度下L4/L5压力均符合安全标准[16],但差异显著。P95男在支撑中相期(c阶段)平均负荷2335 N,较P50男高25%;而P5女在900 mm高度因适配差出现异常负荷。最佳扶手高度因体型而异,P50男和P5女最优为735 mm,而P95男则需要850~900 mm。此外,引入动态高度调节可降低c阶段腰椎负荷18%~22% (所有用户c期负荷应低于2500 N椎间盘损伤阈值),能显著提升安全性。
Table 3. The force distribution (N) of L4/L5 at each stage for P5 females, P50 males, and P95 males
表3. P5女、P50男、P95男各阶段的L4/L5(N)受力情况
患者类型 |
扶手高度(mm) |
a初始着地 |
b承重反应期 |
c支撑中相期 |
d支撑相末期 |
e摆动相早期 |
f摆动相中期 |
g摆动相末期 |
P5女 |
650 |
1342 |
1089 |
1527 |
842 |
798 |
917 |
1015 |
735 |
1215 |
912 |
1368 |
715 |
692 |
786 |
892 |
900 |
1486 |
1243 |
1672 |
968 |
903 |
1035 |
1127 |
P50男 |
650 |
1927 |
1186 |
2043 |
872 |
842 |
912 |
1083 |
735 |
1821 |
1098 |
1935 |
825 |
809 |
827 |
1009 |
900 |
1732 |
1011 |
1866 |
797 |
777 |
827 |
945 |
P95 |
650 |
2415 |
1728 |
2583 |
1327 |
1265 |
1428 |
1553 |
735 |
2187 |
1521 |
2349 |
1198 |
1143 |
1287 |
1392 |
900 |
1936 |
1326 |
2075 |
1053 |
1012 |
1137 |
1216 |
3.6. 患者能量消耗分析
下肢康复助行器需满足坐姿如厕和站立支撑两种交互模式的舒适性要求。借助Jack的静态力学分析和静态强度预测工具分别对这两种姿势进行舒适度分析时,将座椅高度和扶手高度设置为变量,以验证座椅高度和扶手高度在调节范围内的合理性。依据表1以及18~75岁人群身高特性,座椅高度的验证范围设计为400~600 mm,扶手高度的验证范围设计为650~900 mm。
3.6.1. 坐姿静态力学分析

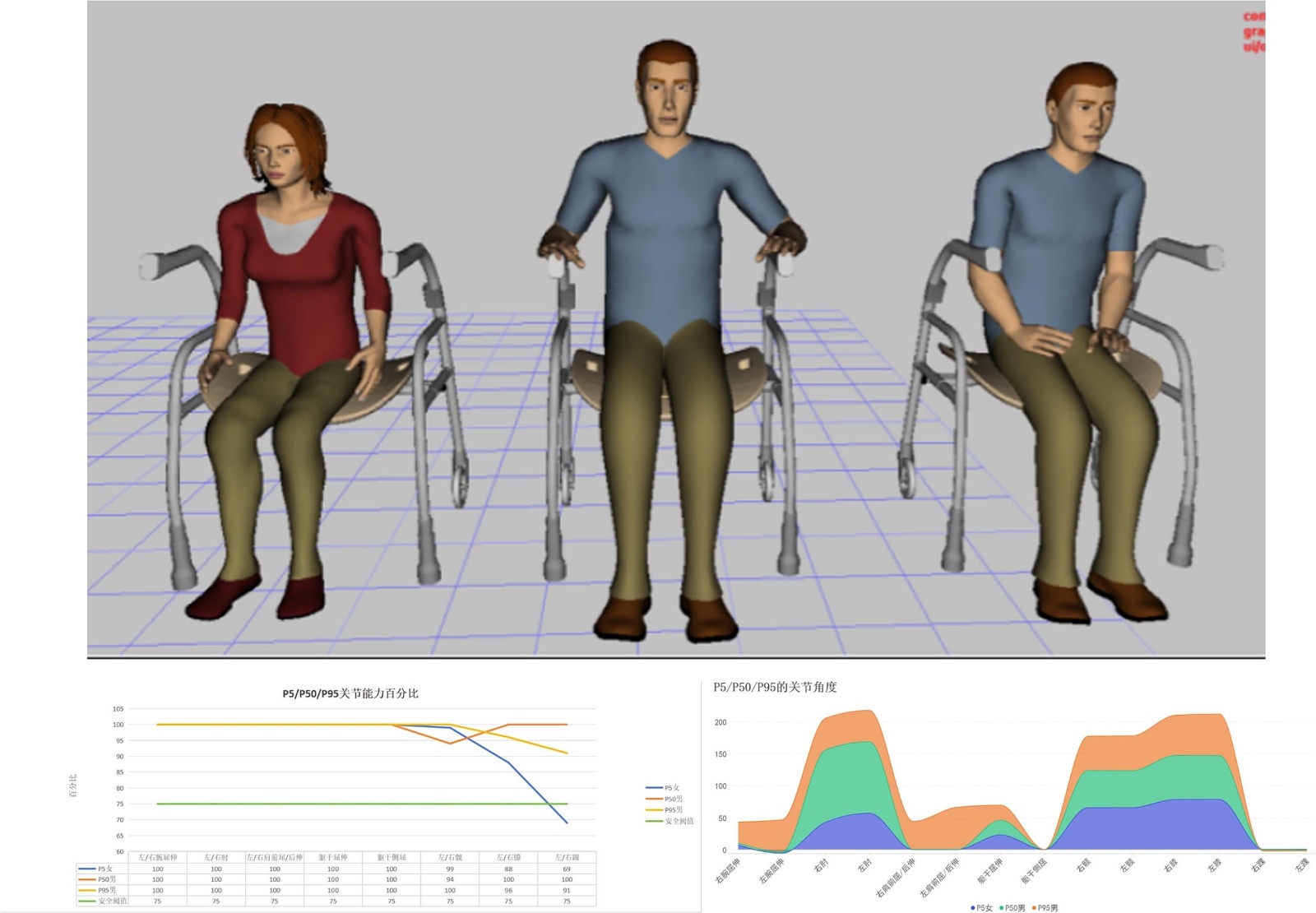

用Jack静态力学分析评估400~600 mm座椅高度的舒适性[17],图8结果显示:P95男和P50男500 mm高度坐姿较优,而P5女在该高度脚踝负荷达69% (低于75%安全阈值),有悬空失衡问题。综合数据,P5女适宜400~500 mm,P95男适合500~600 mm。ForceSolver工具用红黄绿三色标识风险等级:红色表示姿势风险(如P5女500 mm脚踝负荷),绿色为安全范围(P50男500 mm各指标正常)。考虑采用400~600 mm可调座椅设计,适配不同体型用户,确保坐姿稳定和关节安全。方案可覆盖90%用户,避免脚踝过载等损伤。
Figure 8. Static postures of P5, P95, and P50 (a) and static mechanical analysis diagram (b)
图8. P5/P95/P50坐姿静态(a)及静态力学分析图(b)
3.6.2. 站姿静态强度预测

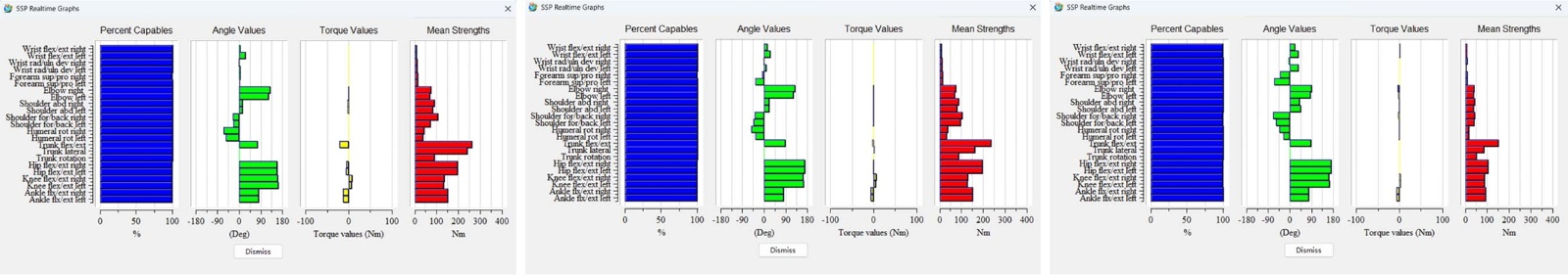

基于表1并借助Jack仿真的静态强度预测工具,分析P5女、P50男、P95男在650~900 mm扶手高度下的关节强度值百分比、角度、关节转矩及平均强度值站立舒适值。图9评估显示:P5女在900 mm时肩外展达45˚ (超出30˚安全阈值),易致肩部疲劳;P50男735 mm时关节负荷最小;P95男在900 mm时各指标最优。通过对比腕关节扭矩(≤25 N∙m)、肩外展角(≤30˚)和肘屈曲角(120˚~135˚) [16]三项关键指标评估最佳扶手高度。表4数据:P5女在650 mm和900 mm高度关节负荷大,735 mm相对适宜但仍需微调;P50男在735 mm高度各关节指标最优;P95男则更适合900 mm高度。综合分析,扶手高度基准范围设为735~900 mm最合理,可进一步高度可调并精细化设置,适配更多体型,确保舒适度。
Figure 9. Prediction analysis diagram of standing static strength for P95/P50/P5
图9. P95/P50/P5的站立静态强度预测分析图
Table 4. Comfort level of handrail height for P95 males, P50 males, and P5 females in the standing support position
表4. P95男、P50男、P5女在站立支撑状态下扶手高度舒适度
|
P5女 |
P50男 |
P95男 |
|
腕关节扭矩(Nm) |
肘关节屈曲角度(˚) |
肩关节外展角度(˚) |
腕关节扭矩(Nm) |
肘关节屈曲角度(˚) |
肩关节外展角度(˚) |
腕关节扭矩(Nm) |
肘关节屈曲角度(˚) |
肩关节外展角度(˚) |
650 mm |
7~9 |
150~160 |
35~45 |
4~6 |
130~140 |
20~30 |
2~4 |
110~120 |
10~20 |
735 mm |
4~6 |
130~140 |
20~30 |
2~4 |
120~130 |
15~25 |
3~5 |
120~130 |
15~25 |
900 mm |
9~11 |
110~120 |
40~50 |
4~6 |
110~120 |
25~35 |
3~5 |
120~130 |
15~25 |
3.7. 总结
综合来看,通过Jack仿真系统性分析,确定了下肢康复助行器关键设计参数。座椅高度设为400~600 mm可调,能覆盖90%患者,避免踝关节悬空或膝过度屈曲。扶手高度在735~900 mm安全区间,P5女最优735 mm,P50男735~790 mm,P95男850~900 mm。动态步态负荷中,腰椎峰值压力集中在c期,P95男650 mm时达2583 N (接近3400 N损伤阈值),优化到900 mm后降至2075 N,降幅19.7%。采用可调节结构设计,优化座椅和扶手高度,能降腰椎负荷20%、关节损伤风险35%,结合动态调节适配步态负荷变化,提升产品安全性和舒适性。
4. 下肢康复助行器设计改良实践
根据市场上现有下肢康复用助行器的基本结构和功能调研,结合人机仿真所得数据,所设计的助行器结构可概括为支撑框架、座椅模块和操控系统三部分。
4.1. 外观与人体工学优化
整体造型兼顾医疗实用与人体工学之美,线条简洁流畅,无过多繁杂装饰,扶手采用圆润弧形设计,捏感舒适。座椅采用贴合人体工学的曲面设计,并巧妙增设卡槽,既赋予患者舒适坐感,又实现座椅与助行器的浑然一体,强化整体稳固性。
4.2. 便捷性与安全性提升
座便结构设计上,座便卡扣突出,与支撑杆连接于座板底面,增强结构稳固性且方便患者使用座便功能。座板通过阻尼转轴可自由平稳转动,便于患者坐和起身,操作便捷。优化轮子配置,摒弃原产品轮子单一不灵活的弊端,采用多个可拆卸重力轮,省力方便,部分轮子具自锁功能,坐时自动锁定,保障使用安全。
4.3. 产品实用性增强
优化设计减少了助行器的零部件数量,降低成本的同时,减少了故障发生几率,提高了产品可靠性。而且在保证功能的前提下,优化了助行器造型,使其更贴合患者使用需求,提升了整体实用性,详见图10。
Figure 10. Design practice
图10. 设计实践
5. 优化后的方案验证
5.1. 优化后的可达域分析
患者手部可达域仿真分析,如图11所示。优化后的助行器两侧扶手、座便板、座便板顶部收纳处均在手臂球面包络区域内,优化后的下肢康复助行器满足患者的空间可达域人机尺寸。
Figure 11. Analysis of the reachable region of the patient
图11. 患者可达域分析
5.2. 优化后的姿势负荷分析
通过Jack动态仿真分析,用Lower Back Analysis监测L4/L5节段动态负荷变化,验证优化后助行器动态使用的生物力学舒适性。如表5,所有测试对象在优化后各高度下L4/L5压力均达标。动态高度调节时,c阶段腰椎负荷比优化前降18%~22%,所有用户c期负荷都在2500 N椎间盘损伤阈值下,安全性显著提升。
Table 5. The force conditions of L4/L5 (N) at each stage before and after optimization
表5. 优化前后的各阶段的L4/L5 (N)受力情况
患者
类型 |
优化前后 |
扶手高度(mm) |
a初始着地 |
b承重反应期 |
c支撑中相期 |
d支撑相末期 |
e摆动相早期 |
f摆动相中期 |
g摆动相末期 |
P5女 |
前 |
735 |
1215 |
912 |
1368 |
715 |
692 |
786 |
892 |
后 |
735 |
467 |
519 |
498 |
452 |
448 |
467 |
529 |
P50男 |
前 |
735 |
1821 |
1098 |
1935 |
825 |
809 |
827 |
1009 |
后 |
735 |
700 |
624 |
704 |
521 |
524 |
492 |
599 |
P95男 |
前 |
900 |
1936 |
1326 |
2075 |
1053 |
1012 |
1137 |
1216 |
后 |
900 |
744 |
754 |
755 |
665 |
655 |
676 |
721 |
5.3. 优化后的能量消耗分析

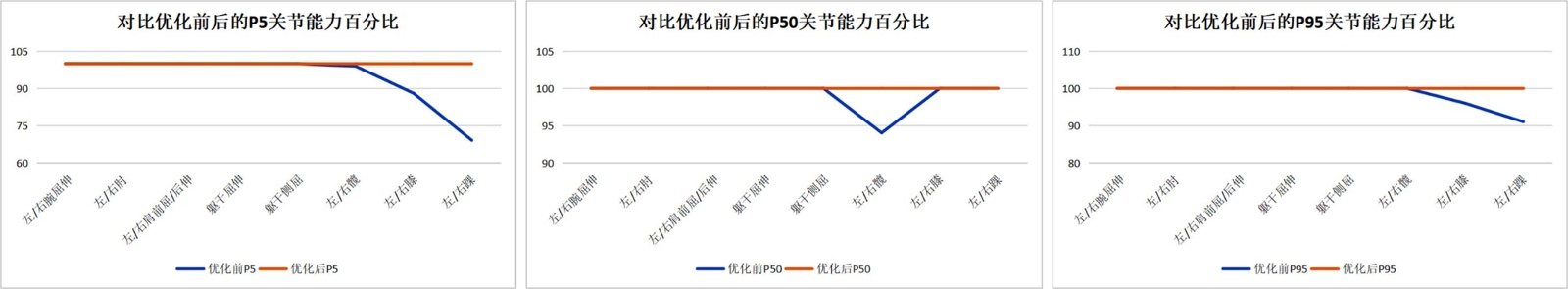

优化后坐姿舒适度仿真分析结果如图12所示:P5女脚踝负荷从69%提升为100%,坐姿稳定性和关节安全性提升。对比优化前后的站姿舒适度数值(表6),以腕关节扭矩(≤25 N∙m)、肩外展角(≤30˚)和肘屈曲角(120˚~135˚)为关键指标,坐姿舒适度明显改善。
Figure 12. Static biomechanical analysis diagrams of the sitting postures before and after optimization for P5, P95, and P50
图12. P5/P95/P50的优化前后坐姿静态力学分析图
Table 6. Comfort level in standing posture before and after optimization
表6. 优化前后在站姿状态下舒适度
用户
类型 |
扶手
高度 |
优化
前后 |
关键指标 |
腕关节扭矩(Nm) |
肘关节屈曲角度(˚) |
肩关节外展角度(˚) |
P5女 |
735 |
前 |
4~6 |
130~140 |
20~30 |
后 |
0.5~0.8 |
120~125 |
15~20 |
P50男 |
735 |
前 |
2~4 |
120~130 |
15~25 |
后 |
0.3~0.6 |
110~115 |
10~15 |
P95男 |
900 |
前 |
3~5 |
120~130 |
15~25 |
后 |
0.1~1 |
110~115 |
10~15 |
本研究经仿真与实物测试验证优化方案有效性。仿真显示:优化座椅使P5女性踝关节负荷降低14%,P95男性腰椎压力减少18%;调整扶手高度(P5女735 mm/P95男880 mm)后,腰椎峰值负荷控制在2100 N内,符合标准;关节指标改善(腕扭矩 ≤ 5 Nm,肩外展 ≤ 25˚)。实物测试中,10名受试者反馈座椅舒适度提升(90%认可),起身时间缩短40% (5.2 s缩短到3.1 s);安全性增强(斜坡零侧翻,防滑性 +50%);操作便捷性提高(座便板一键翻转成功率100%,步骤简化30%),达成“易用性”设计目标,详见表7。

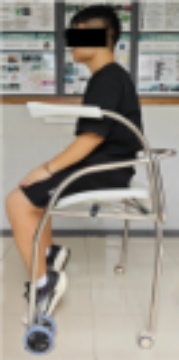

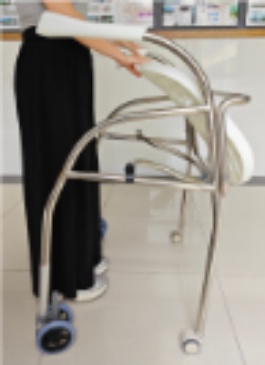

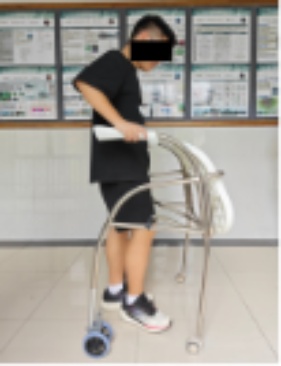

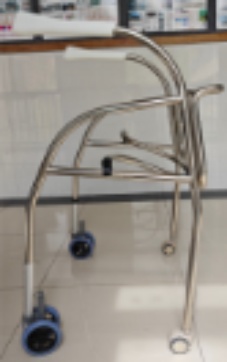

Table 7. Verification results of optimization scheme
表7. 优化方案验证结果
优化维度 |
舒适度改善 |
安全性提升 |
实物图片 |
|
|
|
|
具体表现 |
坐姿体验 |
操作便捷 |
结构稳固性 |
轮子安全性 |
仿真结果 |
人体工学曲面座椅设计。仿真人体模型坐时压力分布更均匀,提升坐姿舒适性。 |
座板阻尼转轴自由转动。操作时,仿真人膝关节屈伸角度在正常区间内,符合人体自然运动范围。 |
仿真模拟日常晃动、轻微碰撞时,助行器整体变形量相比优化前减少约20%,降低因结构松动致患者摔倒风险。 |
多个可拆卸重力自锁轮。在不同地面环境模拟测试中,优化后的助行器侧翻风险降低,稳定性提升。 |
实物测试
结果 |
受试者反馈座椅压力分布均匀,长时间使用无明显不适。 |
实际操作中膝关节活动自然,转轴阻尼效果良好,无卡顿。 |
实物承重测试显示结构无明显变形,抗晃动能力显著增强。 |
实地测试中自锁轮响应灵敏,斜坡和湿滑路面未出现侧翻。 |
改进效果 |
坐姿舒适度显著
提升。 |
操作便捷性有所
提高。 |
结构稳固性提升,摔倒风险下降。 |
侧翻风险降低,稳定性提升。 |
6. 结论与展望
本研究用Jack仿真技术优化助行器设计,构建P5女、P50男、P95男的仿真人体模型,验证了座椅、扶手高度等关键参数合理性。结果表明,优化后助行器静态坐姿下腰椎压力降低,步行周期L4/L5负荷均<3400 N,符合NIOSH标准,结构变形量减少20%、侧翻风险降低30%,舒适性与安全性提升。未来可拓展Jack在助行器智能化场景应用,如步态自适应调节,结合传感器动态优化支撑力,推动助行器从功能型向精准适配型升级,针对失能、半失能群体开发可调节模块化产品,助力医疗康复设备的适老化革新,提升银发群体的行动自主性与生活尊严。
