1. 引言
能源与环境问题一直是全球科学工作者需要解决的极其重要的科学问题。可以实现热能与电能相互转换的热电材料,在新型能源技术领域脱颖而出。Bi2Te3在室温环境下表现出优秀的热电性能,应用前景广阔。但目前Bi2Te3基热电材料的实际转换效率并不高,和理论极限值差距较为明显。为此,在之后研究中,人们相继开展了一系列通过掺杂、合金化、复合等方法来提升材料热电特性的工作。目前潘春光、于凤连等人探究了进一步提高P型赝三元半导体材料热电性能的有效途径是在材料中掺入Sb、Pb等半金属和La、Ce、Mn等稀土元素[1] [2],Qing Lou等人通过Re掺杂调控Sb2Te3(GeTe)12赝三元材料的空穴浓度,抑制晶粒异常长大,773 K时ZT值高达2.25,创该体系高温热电性能新高[3]。
而近年来,纳米科技蓬勃发展。纳米材料因具有更大的比表面积和显著的量子限域效应,展现出许多不同于传统块体材料的新奇物理特性与界面现象[4]。这些特性为热电性能的提升带来了突破性进展,特别是在提高材料的热电优值(ZT值)方面表现出巨大潜力[5] [6]。因此,纳米科技现已被视为寻找和实现更高ZT值热电材料的重要途径与希望所在。其中碳纳米管具有良好的导电及导热性,其中单壁碳纳米管凭借直径极小、缺陷较少且结构高度均匀的特性,在导电及导热性能方面表现卓越,于科研探索和技术应用层面均表现出极为广阔的发展前景。
在热电材料研究与探索过程中。Yuqi Liu [7]实验小组研究发现,对于SWCNT /Bi2Te3块体复合材料,通过优化热压工艺参数或者精准调控冷压精聚无压烧结工艺里的梯度冷却参数,能够有效提升材料的相对密度,从而显著增强其热电性能。Kim [8]等人另辟蹊径,采用化学气相沉积(CVD)与放电等离子烧结(SPS)相结合的方法合成CNT/Bi2Te3复合材料,可实现CNT在Bi2Te3基体中均匀分散并快速致密化,是提升热电性能的高效路径。Li Ying [9]实验小组则运用磁控溅射法在SWCNT网络上沉积n型Bi2Te3纳米晶体,其通过界面调控、结构可控性、性能协同增强,制备高性能热电复合材料。此外,柳婕[10]通过热压烧结法,制得MWCNTs0.003/(Te0.95Se0.05)3复合热电材料,有效兼顾材料的致密化成型、MWCNTs均匀分散与热电性能协同优化。
在整个实验过程中,由于碳纳米管之间有较强的范德华引力,且自身长径比大。这一原本赋予其独特优势的特性,却也成了导致其极易团聚的缺点。当它们分散在溶液或者聚合物基体中时,很难实现均匀分布。如此,不仅无法充分发挥其应有的增强效果,反倒可能在复合材料内部引发缺陷,对材料的整体性能造成不利影响。所以,让单壁碳纳米管(SWCNTs)实现有效分散迫在眉睫。本研究致力于分散处理单壁碳纳米管,将其掺入P型赝三元半导体材料中,探究单壁碳纳米管的掺入对P型赝三元半导体材料的Seebeck系数、电导率和热导率以及热电优值的影响,旨在为热电材料的性能优化提供实验依据和理论指导。
2. 实验
2.1. SWCNTs的分散
称取一定质量的单壁碳纳米管(SWCNTs)加入到装有乙醇分散介质的烧杯中。把装有SWCNTs和乙醇的烧杯置于搅拌器上,开启搅拌,搅拌速度控制在200~500 rpm,搅拌时间1小时。初步搅拌旨在使单壁碳纳米管(SWCNTs)在分散介质中初步解团聚,避免其形成大尺寸团聚体。随后,将盛有混合液的烧杯置于超声清洗器中进行超声处理。在超声过程中,要注意控制超声清洗器内的水温,防止温度过高影响分散效果。超声完毕后,将混合液再次放置于搅拌器上,以较低的速度(100~300 rpm)搅拌15分钟,以促进SWCNTs进一步均匀分布在分散介质中。实验观察中,可以发现初始搅拌阶段时SWCNTs团聚体漂浮在表面或沉在底部,难以迅速分散。搅拌进行中,部分团聚体开始逐渐松散,但仍存在较大的团聚物。至搅拌后期,大部分团聚体被有效打散,混合液呈现出较为均匀的黑灰色悬浮液,以及一些细小的团聚物。在整个超声过程中还需要依据理论不断调整超声时间,图1展示了在不同超声时间下的SEM图像。根据多次实验测试选取搅拌1 h后超声30 min的SWCNTs掺入P型赝三元材料中。
Figure 1. SWCNTs powders with different ultrasonic dispersion durations. (a) Undispersed SWCNT powders; (b) SWCNTs subjected to 30 min of ultrasonic dispersion; (c) SWCNTs subjected to 3 h of ultrasonic dispersion
图1. 不同超声分散时间的SWCNTs粉末。(a) 未分散的SWCNTs粉末;(b) 超声30 min SWCNTs;(c) 超声3 h的SWCNTs
2.2. 复合材料的制备
为最大程度降低杂质对实验结果的干扰、减小实验误差,首先需要做的就是严格筛选实验原料,选用了高纯度(≥99.99%)的碲(Te)、铋(Bi)、锑(Sb)和硒(Se)单质。依据精确的化学计量比称量好原料后,将其放入玻璃管中。再放入干燥箱中进行干燥处理,之后玻璃管开展抽真空作业,以此排出管内的空气以及其他气体,同时运用真空检测仪仔细确认,确保真空度符合实验要求。之后,把密封妥当的玻璃管放置在熔炼炉内,以20℃/min的升温速率进行升温处理。并于680℃的环境下熔炼1小时。在熔炼期间,需要缓慢摇动炉体,促使各单质均匀混合且充分化合,进而制备出成分均匀的合金材料。待玻璃管自然冷却至室温,便得到P型赝三元半导体的晶锭。后续再粉碎、细致研磨以及严格过筛处理,最终获得了粒度分别为0.038 mm的粉末。
将P型赝三元半导体材料加入到分散好的SWCNTs分散液中,继续在磁力搅拌下混合均匀并持续干燥,最终得到6 g待压制样品。混合后的粉体使用769YP-150F型压片机热压处理为块体材料,热压温度设定为200℃,压力为10 MPa,保压时间为1.5小时,制备出掺SWCNTs的P型赝三元半导体块体热电材料。为了方便后续的性能测试,本文采用五刀法[11]切割圆台形材料分别得到长方体和正方体块状试样材料用于电导率和热导率的测量。
本实验依据国家电子工业部部颁标准[12],自主搭建热电性能测试装置。此装置能够针对P型赝三元半导体材料在掺入单壁碳纳米管(SWCNTs)之后所呈现出的关键参数,如Seebeck系数、电导率以及热导率等,进行测量并获取相关数据。为进一步深入探究材料的内在微观结构特性,实验团队还借助D/max-2600/PC型X射线衍射仪等精密仪器,对材料进行微观结构测试。
3. 结果分析与讨论
3.1. XRD分析
为分析SWCNTs的掺入对P型赝三元掺半导体材料微观结构的影响,本文取P型赝三元掺SWCNTs半导体材料进行X射线衍射(X-ray diffraction analysis, XRD)分析。图2是所制备的P型赝三元半导体材料、单壁碳纳米管(SWCNTs)、P型赝三元掺SWCNTs半导体材料的XRD图谱。由图2可见,在2-Theta约为26˚的位置,能够看到一个较为宽泛的峰,此峰对应着SWCNTs的(006)晶面衍射,这是碳纳米管典型的衍射特征。该峰出现宽化现象,意味着SWCNTs存在一定的无序性。对比掺入SWCNTs前后样品的衍射峰位置,并没有发现明显的改变。这一情况表明,SWCNTs在与基体材料混合并经过热压成型处理后,主要是以物理混合的形式存在于复合材料中,并没有和半导体基体发生显著的化学键合反应,SWCNTs依旧以单质的形式存在。在图谱中,在(221)、(343)、(-110)、(131)等晶面出现了尖锐的衍射峰。这些峰的出现,有力地证明了复合材料中存在着特定的晶体结构。SWCNTs能够抑制晶界迁移,这种方式可以使得晶粒尺寸与应变达到一种平衡状态,所以衍射峰较为尖锐且强度较高。

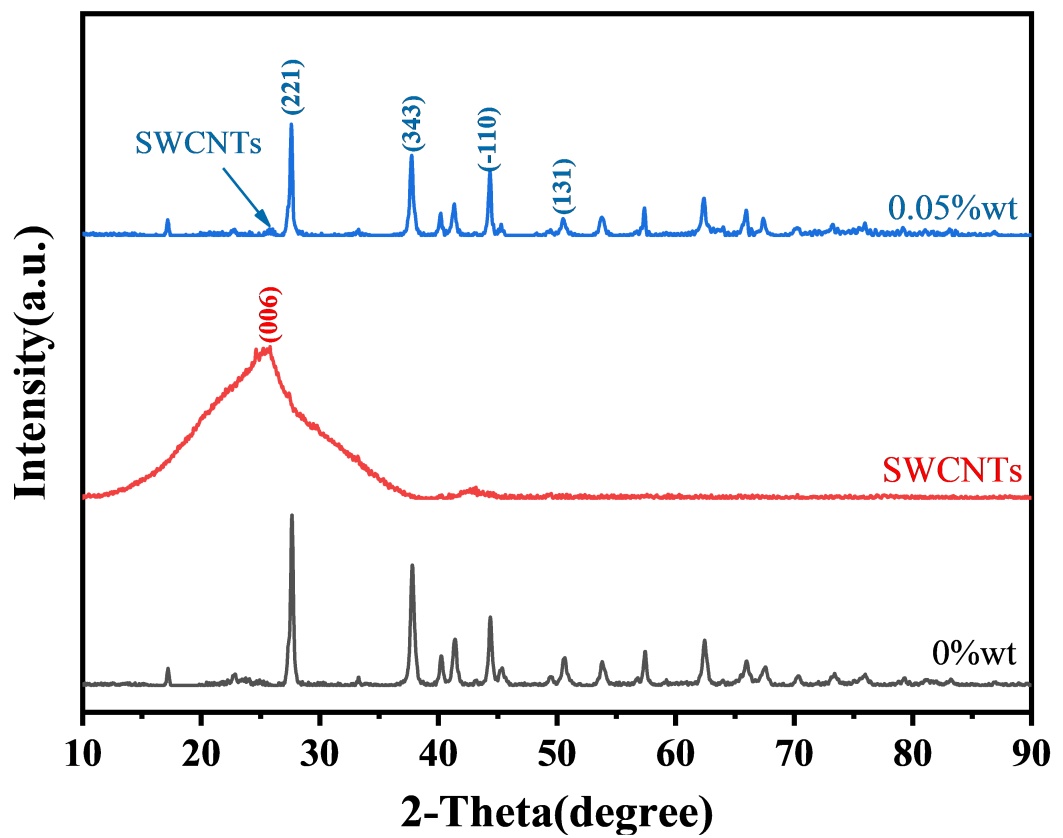

Figure 2. XRD patterns of p-type pseudo-ternary semiconductor/SWCNTs composite materials
图2. P型赝三元半导体掺SWCNTs复合材料的XRD图谱
3.2. Seebeck系数分析
Seebeck系数的表达式为
(1)
式中m*为有效质量,n为载流子浓度,γ为散射因子,kB为玻尔兹曼常数、h为普朗克常数、C为光速、e为元电荷均不变。由(1)式可知,Seebeck系数取决于载流子浓度、散射因子。
Table 1. Seebeck coefficients of P-type pseudo-ternary semiconductor materials before and after SWCNTs doping
表1. 掺SWCNTs前、后P型赝三元半导体材料的Seebeck系数
掺入浓度/wt% |
0% |
0.05% |
Seebeck系数/μV/K |
117.25 |
128.9 |
由表1可知,材料掺入碳纳米管后,Seebeck系数显著增大。虽然此时材料中的载流子浓度有所升高,即便如此SWCNTs的引入会在材料中产生更多界面缺陷。在这种结构下,低能载流子易被晶界散射阻挡,而高能载流子则更易顺利通过。在这综合作用的影响下,材料的Seebeck系数有所上升。
3.3. 电导率分析
电导率的表达式为
(2)
式中n为载流子浓度,μ为载流子迁移率,e为元电荷。可知,电导率取决于载流子浓度和载流子迁移率。
Table 2. Electrical conductivity of P-type pseudo-ternary semiconductor materials before and after SWCNTs doping
表2. 掺SWCNTs前、后P型赝三元半导体材料的电导率系数
掺入浓度/wt% |
0% |
0.05% |
电导率/104 Ω−1∙m |
2.689 |
2.79 |
表2呈现了SWCNTs/(Bi2Te3)0.72(Sb2Te3)0.25(Sb2Se3)0.03复合材料电导率随SWCNTs掺入浓度的变化情况。当将SWCNTs掺入其中之后,缘于碳纳米管自身所具备的高电子传导能力以及卓越的导电性,为载流子开辟了更多可供传输之路径,进而使得材料内部的载流子浓度得以增加。不仅如此,SWCNTs还能够有效地构建全新的导电通路,其优异之导电性得以充分施展,且与基底界面产生相互作用,此等作用对电子传输极为有利,载流子迁移率提升,最终达成了提升材料电导率的效果。
3.4. 热导率分析
热导率的表达式为
(3)
其中κ为总热导率,κe为载流子热导率,κp为晶格热导率。载流子热导率的表达式为
(4)
其中L为洛伦兹常数2.44 × 10−8 WΩK−2,σ为电导率,T = 300 K。晶格热导率的表达式为
(5)
其中CV是比热容,v是声速,l是声子的平均自由程。
Table 3. Thermal conductivity of P-type pseudo-ternary semiconductor materials before and after SWCNTs doping
表3. 掺SWCNTs前、后P型赝三元半导体材料的热导率
掺入浓度/wt% |
0% |
0.05% |
总热导率/WK−1∙m |
0.289 |
0.300 |
载流子热导率WK−1∙m |
0.197 |
0.206 |
晶格热导率/WK−1∙m |
0.092 |
0.094 |
表3呈现了SWCNTs/(Bi2Te3)0.72(Sb2Te3)0.25(Sb2Se3)0.03复合材料热导率随SWCNTs掺入产生的变化。在室温条件下,热导率随掺入浓度的增加呈现出微微上升的趋势。具体来看,晶格热导的变化相对平稳,这主要是因为SWCNTs掺入后,对基体的晶格结构影响甚微,其在基体中分散得较为均匀,声子散射机制并未发生显著改变,所以整体保持稳定状态。与此同时,SWCNTs与基体构建起了协同输运结构。并且SWCNTs的引入带来了更多的载流子,随着载流子浓度和迁移率的提升,载流子热导也随之增强。在载流子热导率和晶格热导率的共同作用下,载流子热导率起到了主导作用,进而导致复合材料的热导率呈现出上升趋势。
3.5. Z值分析
Z值表达式为
(6)
由此可知,Z值受Seebeck系数,电导率和热导率影响。
Table 4. Z values of P-type Pseudo-ternary semiconductor materials before and after SWCNTs doping
表4. 掺SWCNTs前、后P型赝三元半导体材料的Z值
掺入浓度/wt% |
0% |
0.05% |
Z值/×10−3∙K−1 |
1.2812 |
1.5476 |
表4展示了复合材料Z值随掺入浓度变化,SWCNTs掺入后,在Seebeck系数、电导率、热导率的共同作用下,可构建有效导电通路,优化载流子传输,同时可能通过界面散射等共同推动Z值增大,表明掺入SWCNTs有效地优化了热电性能。
4. 结论
本研究运用湿混热压法制备P型赝三元半导体复合热电材料,其中单壁碳纳米管(SWCNTs)的掺入浓度为0.05 wt%时,通过XRD分析发现,单壁碳纳米管的加入并未使材料的晶体结构产生明显改变,这表明它与基底之间未发生化学反应,以单质的形式存在其中。
进一步研究揭示,适量掺入单壁碳纳米管(SWCNTs),能对P型赝三元半导体复合材料的微观结构产生积极影响,进而提升其热电性能。具体而言,SWCNTs的引入,有效增加了载流子浓度,增强了载流子的传输能力。且借助界面效应,材料中低能载流子易被晶界散射阻挡,而高能载流子则更易顺利通过。这一过程使得Seebeck系数得到提升。而且,电导率也有所提高,热导率的变化则相对平稳。在这三者的协同作用下,材料的Z值(热电优值)显著提高。与许多研究对比也证明,SWCNTs的掺入产生正向作用。这一研究成果对于进一步优化赝三元材料的热电性能,为后续相关研究提供了新的思路与方向。
