1. 引言
甲醇(CH3OH)是一类典型的挥发性有机物(volatile organic compounds, VOCs),广泛应用于化工溶剂、涂装、清洗及燃料等场景,其蒸气吸入暴露对人体健康具有明确危害。职业安全管理中,美国职业安全与健康管理局(OSHA)规定甲醇的8 h时间加权平均容许暴露限值(TWA PEL)为200 ppm,为甲醇气体传感器的量程设计与报警阈值设定提供了依据[1]。因此,开发具备快速响应、现场适用性和低成本特征的甲醇监测器件具有重要工程意义。
电阻式气体传感器因结构简单、易于集成和成本可控而被广泛研究,但传统金属氧化物半导体(metal oxide semiconductors, MOS)在甲醇等VOCs检测中仍普遍面临工作温度偏高、选择性不足及湿度干扰等问题,限制了其低功耗应用[2]-[4]。为提升器件性能,多孔材料与界面调控策略被引入气敏体系,通过增强气体吸附富集能力和改善表面反应动力学实现性能提升。
金属有机框架(metal-organic frameworks, MOFs)因其高比表面积、可调孔径及可设计的化学微环境,被广泛用作气敏材料或结构前驱体[5] [6]。其中,ZIF-8具有较高孔隙率和良好热稳定性,适合构建“多孔富集–界面反应”协同的气敏结构,其形貌与缺陷状态对气体传质和表面反应动力学具有重要影响[7]。
针对甲醇检测,已有研究通过构筑ZIF-8相关复合或异质结构提升选择性与抗湿性能。例如,SnS/ZIF-8核壳结构在室温下表现出对甲醇蒸气的优异选择性[8],而ZnO@ZIF-8与碳纳米颗粒复合体系亦可实现室温甲醇检测,体现了“导电骨架–多孔筛分/富集”协同策略的有效性[9]。相关研究进一步表明,ZIF-8作为多孔调控组分在VOCs气敏体系中具有良好的通用性[5] [6]。
此外,过渡金属调控被认为是激活MOS表面反应位点、降低气体氧化反应能垒的重要手段。已有研究表明,Co掺杂的ZnO/ZIF-8复合体系在甲醇及其他气体检测中表现出更高响应值和更快动力学特征,说明Co的引入有助于增强界面电子传输与表面反应活性[3] [10]。同时,ZIF-8与无机半导体的复合亦被用于改善气体扩散与抗干扰性能,如ZIF-8/MoO3复合体系在气敏响应稳定性方面展现出优势[11]。
在材料构筑方面,Co参与形成的金属位替换型ZIF-8可通过可控路线稳定制备,为在保持ZIF-8孔结构特征的同时引入Co活性中心提供了结构基础[12] [13]。与此同时,针对MOF衍生金属氧化物气敏材料的系统综述进一步指出,MOF前驱体调控结合热转化过程,是实现低温、高灵敏VOCs检测的有效策略[6]。
需要说明的是,本文中“Co掺杂ZIF-8”用于指代Co在MOF前驱体合成阶段的引入方式。样品在空气气氛下经高温焙烧后,ZIF-8有机骨架完全分解并转化为ZnO,相应的气敏性能来源于ZIF-8衍生的Co掺杂ZnO多孔结构。基于此,本文系统研究该材料对甲醇的低温快速检测性能,并探讨其敏感增强机理。
2. 实验部分
2.1. 材料
化学试剂购自阿拉丁试剂有限公司:硝酸锌(Zn(NO3)2∙6H2O)、无水甲醇(MeOH, 99.9%)、2-甲基咪唑(C4H6N2)、硝酸钴Co(NO3)2∙6H2O。
2.2. 材料准备
称取0.893 g (3 mmol) Zn(NO3)2∙6H2O溶解于20 mL甲醇(MeOH)中得到溶液A;称取0.985 g (12 mmol) 2-甲基咪唑(2-mim)溶解于20 mL MeOH中得到溶液B。将溶液A与溶液B在室温下混合并搅拌20 min,随后加入Co(NO3)2∙6H2O,根据Zn:Co的摩尔比分别为100:1、100:3和100:5,所得样品分别记为1% Co/ZIF-8,3% Co/ZIF-8和5% Co/ZIF-8。为获得焙烧处理后的样品,将干燥后的产物置于马弗炉中,在空气气氛下以1℃/min的升温速率升温至500℃,并在500℃下保温2 h,随后随炉自然冷却至室温。
2.3. 表征
利用扫描电子显微镜(FE-SEM, SU70, Hitachi, Japan)和透射电子显微镜(FEI Tecnai F20),对样品的微观结构进行表征。采用X射线衍射仪(XRD, D/max2600, Hitachi)对样品的化学组成进行表征。
2.4. 气体传感器的制作与测量
采用动态测试系统对制备样品的传感性能进行了研究。测试系统的温度保持在25℃ ± 2℃,相对湿度保持在20% ± 5%,将模拟空气(80% N2和20% O2)作为背景气体。传感器在目标气体中的电阻值用Rg来表示,在空气中的电阻值用Ra来表示,气体传感器的灵敏度S定义为器件在目标气体中的电阻值与在空气中的电阻值的比值:S = Rg/Ra (氧化性气体)或Ra/Rg (还原性气体)。响应时间/恢复时间定义为电阻值变化90%时所用的时间。同一器件在相同条件下重复测试三次,取三次测试的平均值作为最终测试结果。
3. 结果与讨论
3.1. 结构与形态分析

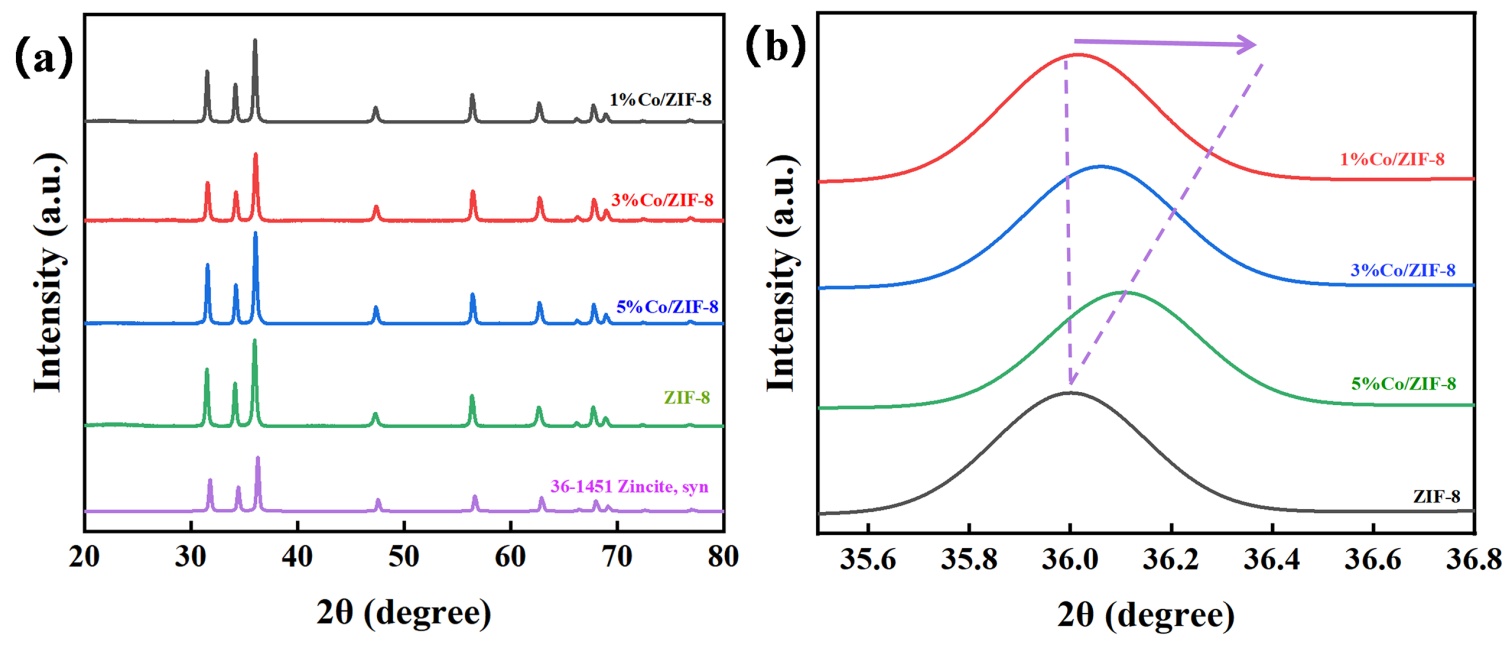

图1(a)展示了ZIF-8与不同Co掺杂比例样品(1% Co/ZIF-8, 3% Co/ZIF-8, 5% Co/ZIF-8)的XRD衍射图谱,并与标准卡片(36-1451, Zincite)进行对比。XRD图谱显示,焙烧后样品的衍射峰位置与六方纤锌矿结构ZnO的标准卡片(PDF No. 36-1451)高度一致,且未观察到ZIF-8相关特征峰,表明前驱体ZIF-8在焙烧过程中已发生完全分解并转化为ZnO晶相。不同Co掺杂比例样品均未检测到独立Co氧化物相,说明Co以掺杂或高度分散形式引入ZnO结构中。图1(b)为2θ约36˚附近特征峰的局部放大图。可以观察到,随着Co掺杂比例变化,该特征峰峰位发生可辨识的系统性偏移(图中虚线与箭头标示),同时峰形也有一定变化。峰位偏移通常对应晶格常数的微调与局部应变的引入,说明Co掺杂对晶格环境产生了有效调制,这一结果从衍射角度支持了Co的掺入效应,而非简单物理混合。
Figure 1. (a) XRD patterns of ZIF-8 and Co-doped ZIF-8 with different Co contents (1%, 3%, and 5%), compared with the standard reference (PDF No. 36-1451); (b) Enlarged view of the characteristic peak around 2θ ≈ 36˚, showing a peak shift with Co content, indicating lattice modulation induced by Co doping
图1. (a) ZIF-8及其不同钴掺杂量(1%、3%和5%)的XRD谱图,与标准样品(PDF编号36-1451)对比;(b) 2θ ≈ 36˚处特征峰的放大图,显示峰位随钴含量变化而偏移,表明钴掺杂诱导了晶格调制
Figure 2. (a), (b) SEM images of Co-doped ZIF-8 at different magnifications; (c) Overlay EDS mapping and (d)~(f) corresponding elemental maps of Zn, O, and Co, indicating the spatially consistent distribution of Co within the particles
图2. (a),(b) 不同放大倍数下钴掺杂ZIF-8的扫描电子显微镜(SEM)图像;(c) EDS能谱叠加图及(d)~(f)对应的锌(Zn)、氧(O)和钴(Co)元素分布图,显示钴在颗粒内具有空间一致的分布特征
图2(a),图2(b)为Co掺杂ZIF-8的SEM图像,在600 nm标尺下可见样品由亚微米级颗粒组成,颗粒之间存在一定团聚,整体呈不规则多面体或块状形貌,表面较为粗糙并带有明显的褶皱起伏特征。该形貌说明材料在合成过程中形成了较为稳定的颗粒骨架结构。图2(c)~(f)为对应区域的EDS元素面分布结果,其中(c)为元素叠加图,(d)~(f)分别为Zn、O与Co的分布图。可以观察到Zn与O在颗粒区域内分布一致,而Co信号与颗粒轮廓具有良好的空间匹配,且在该视野范围内未出现明显的局部富集或孤立第二相特征,表明Co元素在样品中实现了较均匀的引入,为后续性能提升提供了组成层面的支撑。
Figure 3. (a) TEM image of the sample; (b) HRTEM image showing clear lattice fringes with interplanar spacings of ~0.26 and ~0.24 nm, indexed to the (002) and (101) planes of ZnO, respectively
图3. (a) 样品的TEM图像;(b) HRTEM图像显示清晰的晶格条纹,其面间距分别为约0.26纳米和约0.24纳米,分别标定为氧化锌的(002)和(101)晶面
图3(a)为样品的TEM图像(标尺200 nm),可见材料由若干不规则纳米颗粒聚集形成的团簇结构,颗粒边缘呈现较为粗糙的轮廓,表明样品具有一定的多孔或由纳米晶组装的特征。图3(b)为对应区域的HRTEM图像(标尺5 nm),可以清晰观察到规则晶格条纹。测得晶面间距分别约为0.26 nm与0.24 nm,可分别归属于ZnO的(002)与(101)晶面,说明样品中存在结晶良好的ZnO纳米晶结构。两组晶格条纹在同一区域的共存表明材料具有多晶取向特征,并为后续气敏性能提升提供了晶体结构层面的依据。
3.2. 气敏性能研究
如图4所示,Co掺杂显著提升了ZIF-8对甲醇的气敏性能并优化了工作窗口。图4(a)表明不同掺杂比例样品的响应随温度呈先升后降趋势,其中3% Co/ZIF-8在160℃达到最高响应。图4(b)显示器件在多次通断甲醇过程中电阻变化可重复,曲线稳定回到基线,说明具有良好的循环稳定性。图4(c)进一步对比了各样品的动态过程,Co掺杂样品在相同测试条件下电阻变化幅度更大且响应与恢复更快。图4(d)为不同气体的对比响应结果,Co掺杂后对甲醇的响应优势更突出,体现出一定的选择性增强效果。
3.3. 气体传感机理
目前,MOF基气敏材料的传感机理普遍认为来源于材料表面吸附氧物种与被测气体之间的界面氧化还原反应,从而引起载流子浓度变化并导致电阻响应。Co掺杂ZIF-8属于以电子传输为主导的电阻型气敏材料,其气敏过程主要受表面吸附氧反应控制。其反应机理示意如图5所示。
当Co掺杂ZIF-8暴露在空气中时,氧分子首先吸附在材料表面及孔道内壁,并从材料中捕获电子形成离子吸附氧物种(
、
),在表面形成电子耗尽层,使传感器处于高电阻状态。该过程可表示为:
(1)
(2)
(3)
Figure 4. (a) Response of ZIF-8 and Co-doped ZIF-8 sensors to 100 ppm methanol as a function of operating temperature; (b) Dynamic resistance curves of the sensor during repeated methanol exposure cycles; (c) Comparison of single-cycle response and recovery transients toward methanol for different samples; (d) Bar charts of the responses of ZIF-8 and Co/ZIF-8 to various gases, demonstrating the enhanced selectivity toward methanol
图4. (a) ZIF-8及钴掺杂ZIF-8传感器对100 ppm甲醇响应随工作温度变化的曲线;(b) 传感器在重复甲醇暴露循环中的动态电阻曲线;(c) 不同样品单循环响应与甲醇恢复瞬态的对比;(d) ZIF-8及钴/ZIF-8对多种气体响应的柱状图,显示其对甲醇的选择性增强
Figure 5. Schematic for the gas sensing mechanism of the 3% Co/ZIF-8 sensor
图5. 3% Co/ZIF-8传感器气体传感机制示意图
当引入甲醇气体后,甲醇分子在ZIF-8多孔结构的富集作用下迅速扩散至材料表面,并优先与吸附氧物种发生氧化反应。反应过程中释放出的电子重新注入材料导带,使电子耗尽层厚度减小,电阻显著降低。该反应过程可表示为:
(4)
(5)
进一步氧化反应可将中间产物转化为CO2和H2O,其总反应过程可近似表示为:
(6)
在该过程中,Co掺杂引入了额外的表面活性位点,增强了氧分子的吸附与活化能力,同时促进甲醇分子的表面氧化反应,从而加快电子交换速率。上述协同作用使Co掺杂ZIF-8在较低温度下即可实现更充分的电子回注过程,表现出更高的响应值以及更快的响应与恢复特性。
